汽车发动机多缸曲轴结构三维设计

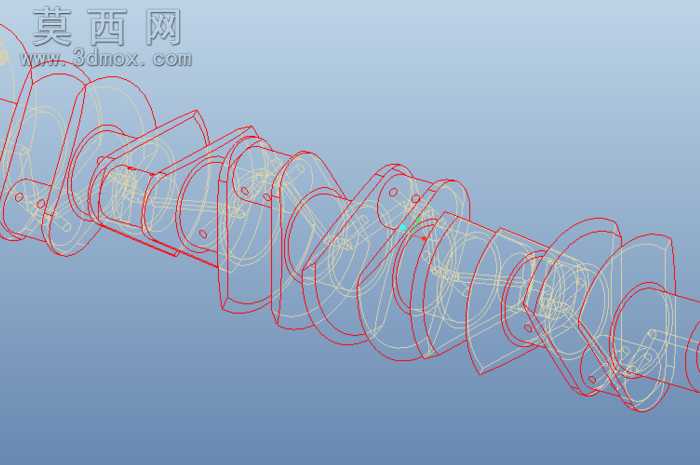

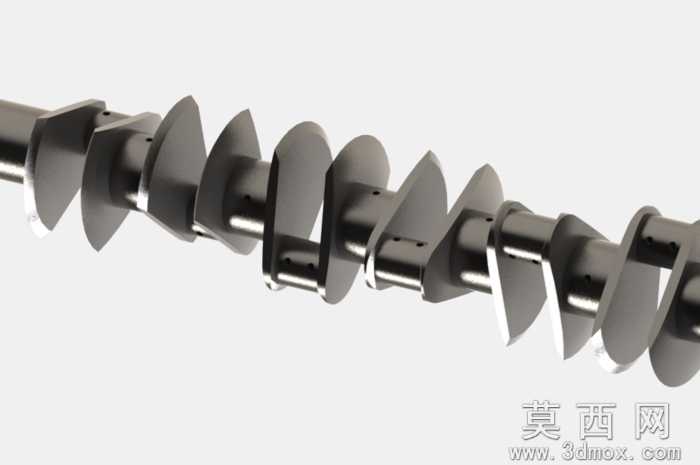

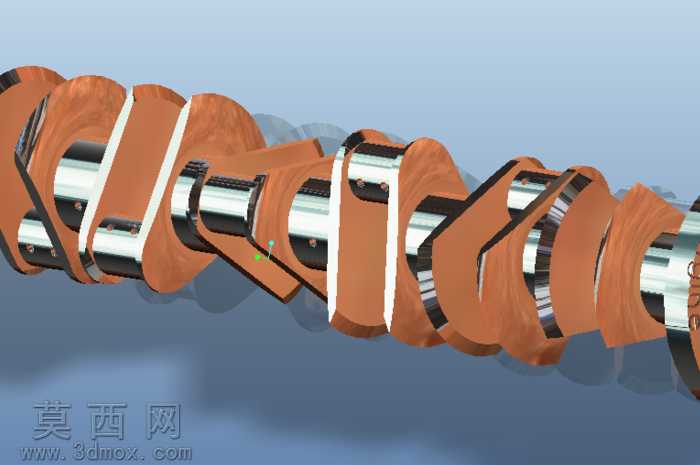

本模型为汽车发动机核心部件曲轴的三维参数化设计成果，建模阶段依托Pro/Engineer Wildfire平台完成全特征构建，首先梳理直列多缸曲轴的整体排布逻辑，按照发火间隔角均匀分配各曲柄销的周向相位，确保各缸做功行程错开以保障发动机运转平稳性。建模过程中优先绘制主轴颈、曲柄销的回转基体特征，通过旋转命令生成基础轴段，再逐一构建连接主轴颈与曲柄销的曲柄臂结构，对曲柄臂的减重孔、平衡块轮廓采用拉伸切除与放样融合结合的方式完成，精准还原平衡块的偏心配重结构，抵消曲轴旋转过程中产生的往复惯性力与旋转惯性力。材质渲染阶段赋予模型合金钢材质属性，调整金属粗糙度参数模拟锻钢曲轴的精加工表面质感，对轴颈工作表面设置更高的反光度以呈现磨削加工后的高光效果，非配合面保留细微的锻压纹理质感，区分不同加工区域的表面特征。结构设计上严格遵循内燃机曲轴的设计规范，各主轴颈保持同轴度公差要求，曲柄销与主轴颈的平行度、各曲柄的相位角均按照实际工程参数设定，同时预留了润滑油道的贯通孔结构，还原曲轴内部压力润滑的油路走向，油道转角处做圆弧过渡处理避免应力集中。设计思路围绕发动机动力转换的核心功能展开，曲轴作为将活塞往复直线运动转换为旋转扭矩输出的核心部件，在曲柄半径、轴颈直径的参数选取上匹配对应排量发动机的动力输出需求，平衡块的质量分布经过反复调整，将一阶、二阶往复惯性力的平衡率控制在合理区间，降低发动机运转时的振动与噪声。模型完成后经过全局干涉检查，确认各轴段、曲柄臂、平衡块之间无结构冲突，所有圆角、倒角特征均按照机械加工工艺要求设置，避免锐边应力集中问题，整体结构完整还原量产车用曲轴的真实构造，可用于发动机结构教学、动力系统装配仿真、零部件力学性能分析等场景。
