舰载多用途导弹发射装置三维建模作品

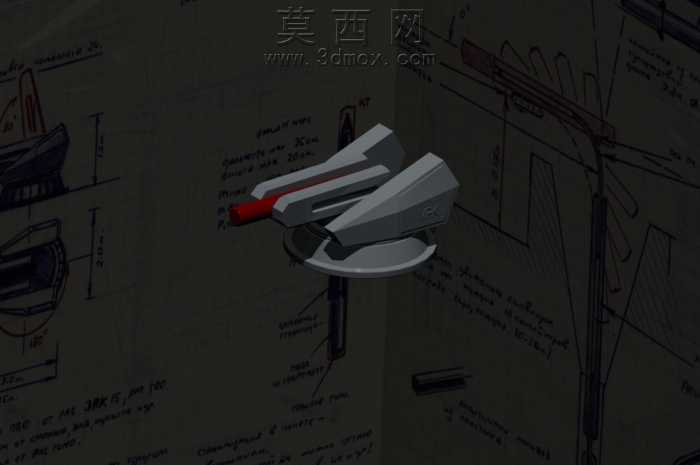

本作品为舰载多用途导弹发射系统的三维建模成果，建模过程严格参照近程防御武器系统的实际结构比例开展，首先通过三维建模软件完成整体底座的回转支撑结构搭建，还原了发射基座可全向旋转的机械特性，对底座的安装法兰、旋转轴系、限位结构都做了精细化的几何还原，保证结构逻辑符合真实舰载武器的安装要求。发射架主体部分采用模块化建模思路，将双联装发射导向管、俯仰调节机构、弹体容纳舱、伺服驱动舱拆分为独立子装配体逐一构建，其中发射导向管的内壁导向滑轨、管口定位结构、尾部挡焰结构都做了细节刻画，俯仰调节机构的铰接轴、驱动连杆、角度锁止结构的几何关系完全匹配真实机构的运动逻辑，可直观呈现发射架俯仰角度调节的运动路径。材质渲染阶段，针对不同部件的材质特性做了区分处理：底座旋转结构采用舰用哑光防锈金属材质，调整金属粗糙度参数还原长期在高盐高湿环境下的哑光金属质感；发射管部分采用深灰色耐高温合金材质，添加细微的使用痕迹纹理提升真实感；前端模拟弹体部分的红色头罩采用半哑光工程塑料材质，弹体主体采用航空铝合金材质，通过调整高光、反射参数区分不同部件的材质差异。设计过程中重点还原了该型发射系统的多用途适配特性，建模时预留了不同口径弹体的适配安装接口结构，可直观展示该装置兼容100-200mm口径多型弹药的结构基础，同时还原了储发一体的舱体结构，体现其弹药存储、快速装填、连续发射的结构设计逻辑，对发射架的供弹路径、排焰通道、线缆布设空间都做了合理的结构预留，保证整体模型的结构合理性，不存在几何干涉问题，可用于武器装备结构展示、机械原理教学、相关场景渲染素材使用。
