一体式铸造齿轮箱壳体结构三维设计

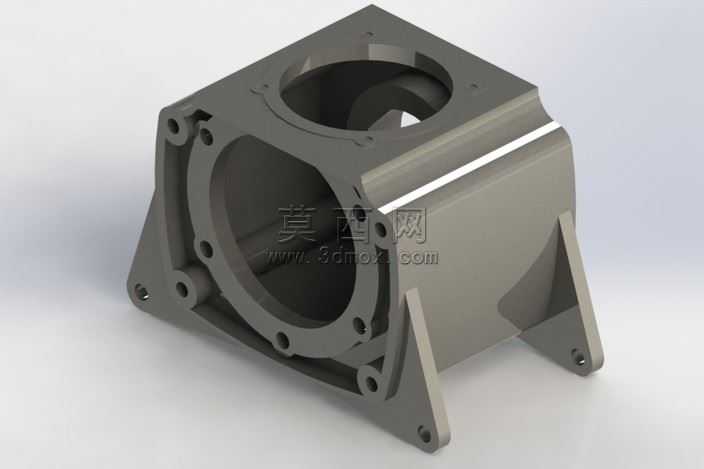

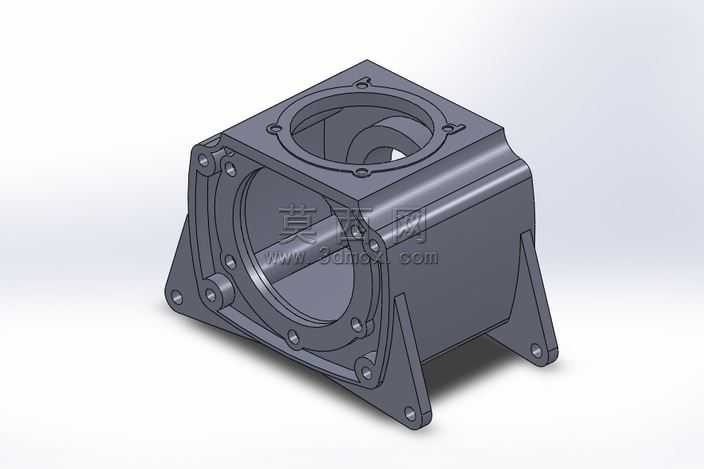

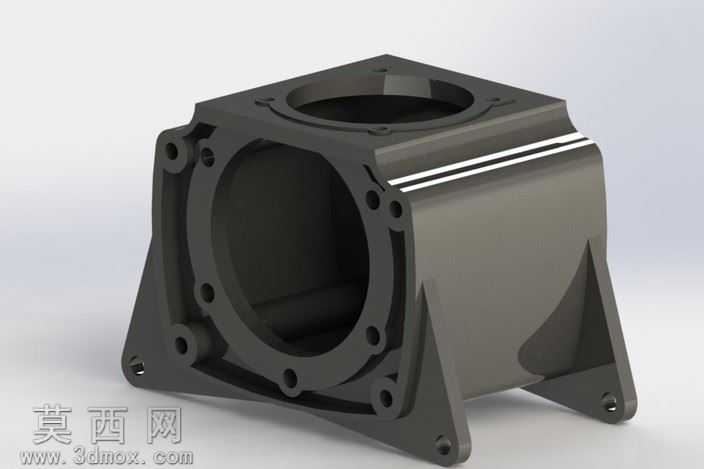

本作品为齿轮箱壳体的三维建模设计成果，建模过程严格遵循机械零件设计规范，先通过草图绘制完成主体轮廓的基准搭建，依次完成主体腔体、安装法兰、支撑脚、连接孔位的特征构建，采用拉伸、切除、圆角、拔模等特征命令完成整体结构的成型，建模过程中保证各特征的参数关联，便于后续的尺寸调整与结构优化。模型采用真实铸铁材质进行渲染设置，赋予壳体哑光深灰的金属质感，对安装孔的倒角、棱边的工艺圆角、支撑筋的过渡面都做了精细化处理，还原实际铸造零件的工艺细节，渲染时采用柔和的环境光搭配定向补光，清晰展现壳体的腔体结构、法兰安装面的孔位分布、底部支撑脚的安装孔布局，让模型的结构细节直观呈现。结构设计上，主体采用中空腔体结构，为内部齿轮传动组件预留充足的安装与运转空间，侧部的圆形法兰面均匀布置螺纹安装孔，用于端盖的密封连接，保证箱体的封闭性与传动部件的防护效果；底部延伸出的三角支撑脚带有安装固定孔，可实现齿轮箱在设备机架上的稳固安装，支撑筋与主体腔体做一体化过渡设计，有效提升箱体的结构强度，降低运转过程中的振动形变；各孔位的位置度、法兰面的平面度都符合机械加工的工艺要求，既满足齿轮传动组件的装配定位需求，也兼顾了铸造生产的工艺可行性，避免出现壁厚不均、应力集中的结构问题。整体设计围绕齿轮箱的承载、防护、安装核心功能展开，在保证结构强度的前提下优化了箱体的壁厚分布，兼顾轻量化与结构刚性，建模过程中对装配干涉、工艺死角都做了提前排查，可直接用于后续的工程图导出、装配模拟、有限元结构分析等后续设计环节，完整还原了工业用齿轮箱壳体的结构特点与设计逻辑。
