单级直齿圆柱齿轮减速箱三维结构设计

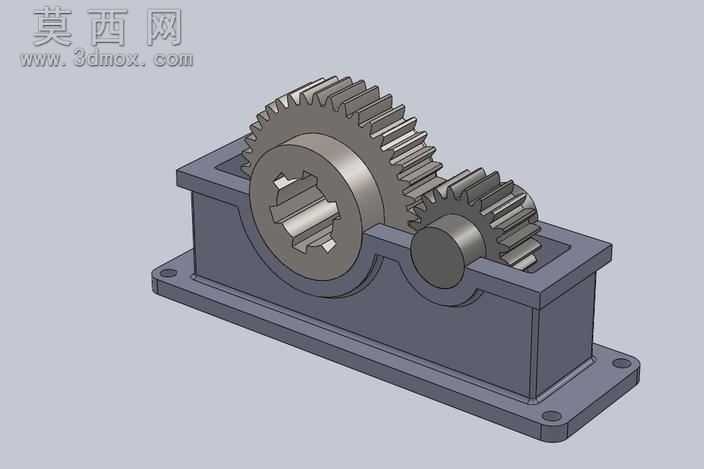

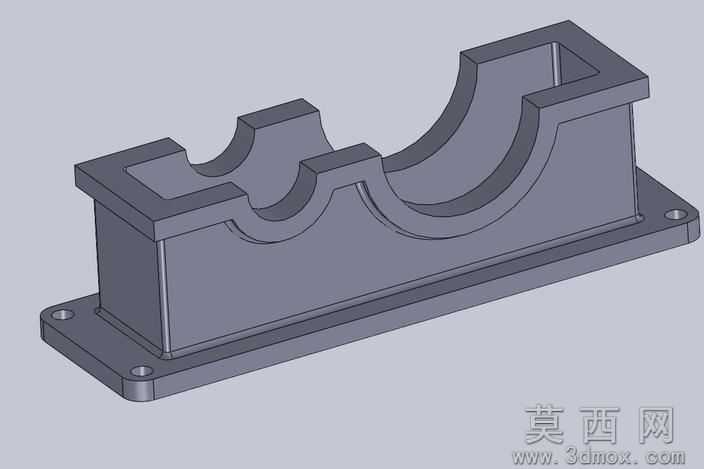

本作品为单级直齿圆柱齿轮减速装置的三维设计成果，建模过程严格遵循机械设计规范，首先完成整体传动方案的参数化推演，确定大小齿轮的传动比、模数、齿宽系数等核心参数，保证传动比匹配常规减速场景的动力输出需求。建模阶段先构建齿轮的渐开线齿廓，通过参数化方程生成精确的齿形曲线，经拉伸、阵列得到完整的直齿圆柱齿轮结构，对齿轮的轮毂、键槽、倒角等细节特征逐一还原，保证齿轮啮合的间隙符合公差要求。随后进行箱体结构建模，采用剖分式箱体的经典结构设计，还原箱体的安装底座、轴承座孔、箱体连接凸缘、观察孔位等细节，底座的安装沉孔、定位凸台都按照实际安装需求设计，保证箱体的支撑刚度与安装便利性。在装配环节按照实际装配顺序完成组件配合，先将齿轮与传动轴通过键连接完成周向固定，再将轴系组件装入箱体轴承座位置，添加轴承、端盖等标准件的配合约束，保证齿轮副的中心距精度，还原实际传动的啮合状态。材质与渲染阶段，对齿轮、传动轴等传动承载部件赋予金属合金钢材质，调整材质的粗糙度、金属度参数还原金属加工后的哑光金属质感，对箱体部件赋予铸铁材质，表现铸造箱体的表面肌理，场景内添加柔和的环境光与定向补光，突出齿轮啮合部位与箱体的结构轮廓，通过半透明剖切视角展示内部传动结构，让观看者清晰理解内部齿轮的传动逻辑与装配关系。整体设计兼顾结构合理性与展示直观性，所有结构特征都符合机械设计的工艺要求，可用于机械原理教学、传动方案展示、相关零部件设计参考等场景，完整还原了单级齿轮减速装置的全部结构细节，清晰展现了齿轮传动的动力传递路径与箱体的支撑防护作用。
