Airpatrol智能控制器外壳外观结构设计

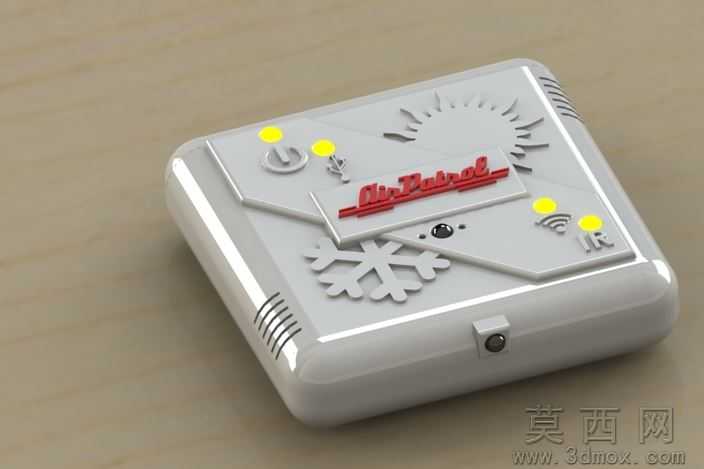

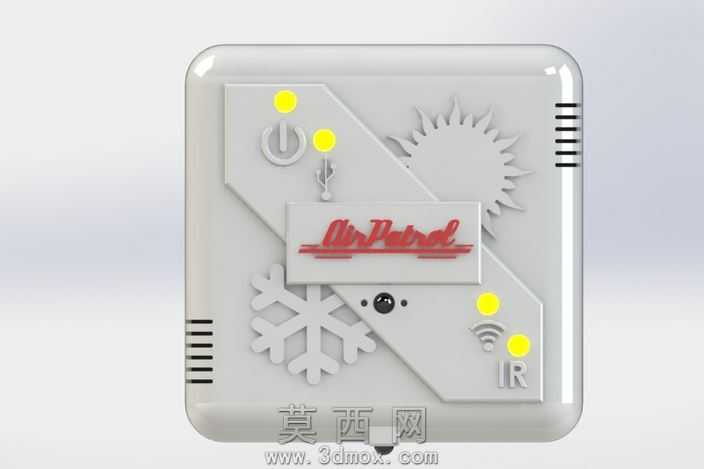

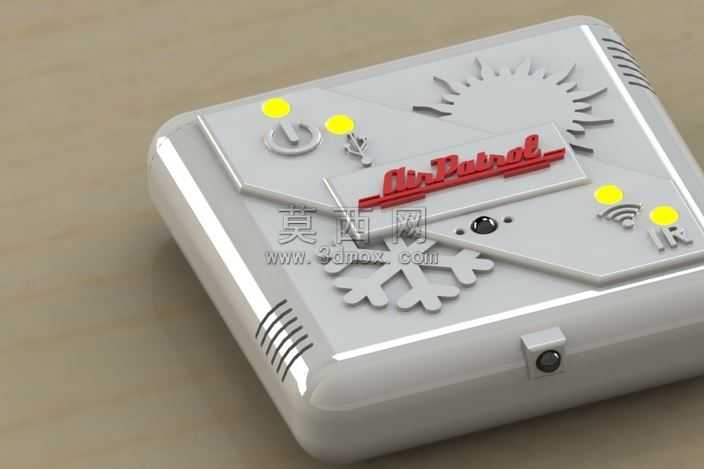

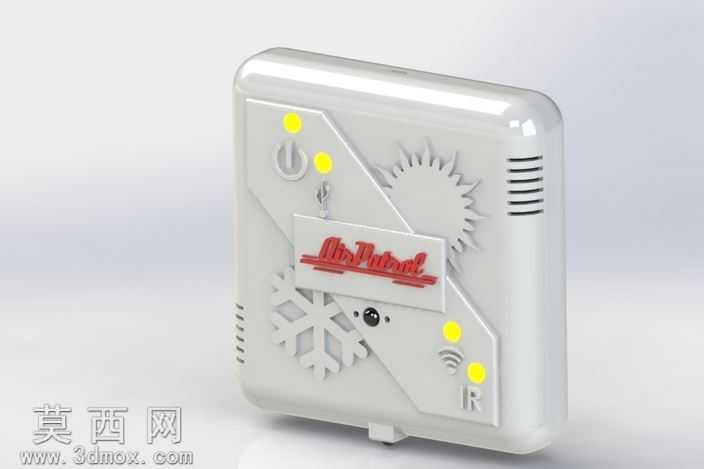

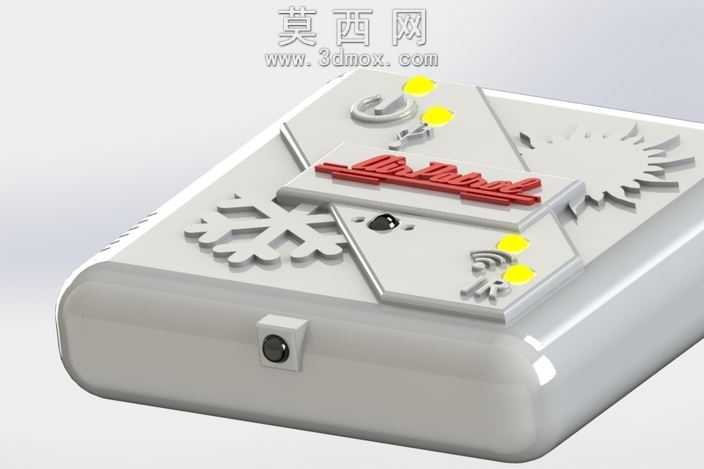

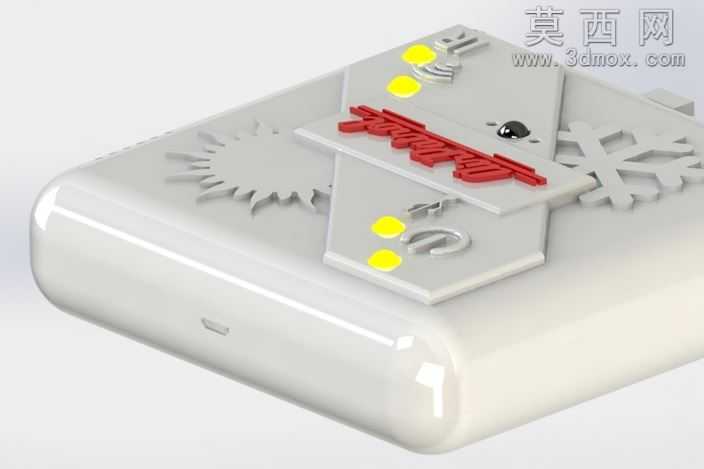

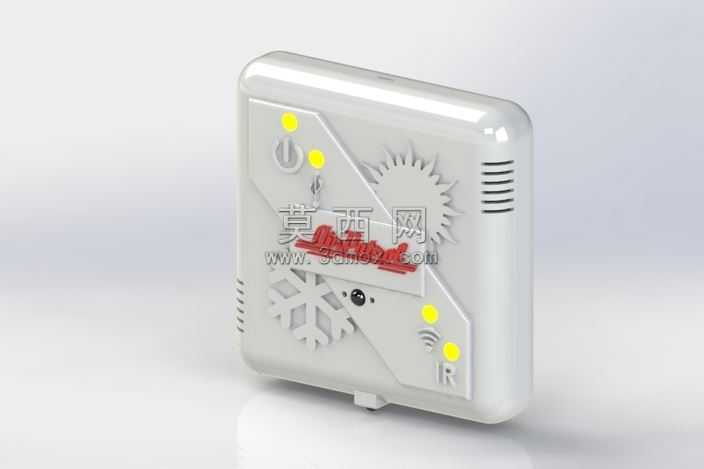

本作品为Airpatrol控制器的外壳三维设计方案，建模阶段采用SolidWorks完成全参数化结构搭建，整体采用圆角过渡的方正盒体造型，规避尖锐棱角提升握持与安装的安全性，同时适配注塑成型的工艺要求，避免出现壁厚不均、倒扣难以脱模的结构问题。外观设计上融合功能标识与装饰元素一体化布局，上壳表面做分区造型处理，分别设置电源按键标识区、USB接口标识区、太阳与雪花造型的冷暖模式标识区、WiFi与红外信号标识区，所有标识采用壳体表面浮雕凸起工艺实现，无需后续丝印或粘贴标识，提升产品耐用性。品牌标识区域采用独立凸起的铭牌造型，预留红色配色的视觉突出位，强化品牌识别度。壳体侧边设置多组平行的散热格栅凹槽，既提升壳体的造型层次感，也能为内部电路板提供辅助散热的通风通道，壳体正面下方设置卡扣锁合结构，实现上下壳的免螺丝快速装配，同时预留装配定位的卡扣与止口结构，保证上下壳装配后的缝隙均匀、配合紧密。渲染阶段采用哑光浅灰色塑料作为壳体主体材质，模拟常用ABS注塑外壳的细腻磨砂质感，功能指示灯位置采用半透明黄色材质模拟LED灯的透光效果，品牌标识区域采用亮红色烤漆材质，与浅灰色壳体形成鲜明视觉对比，地面采用浅木色哑光材质模拟桌面摆放场景，打光采用柔和的三点布光方案，突出壳体表面的浮雕细节与圆角过渡的光影层次，清晰展现壳体的造型细节与结构分区。设计过程中充分考虑内部电路板、电池、红外发射头、按键等元器件的安装空间，壳体内部预留对应的定位柱与卡扣位，保证内部元器件安装稳固，同时外壳的整体尺寸紧凑，适合墙面安装或桌面摆放的使用场景，外观造型兼顾功能辨识度与家居环境的适配性，避免过于工业化的生硬造型，能够融入日常家居环境。
