滚花头可调节紧固螺栓三维结构设计

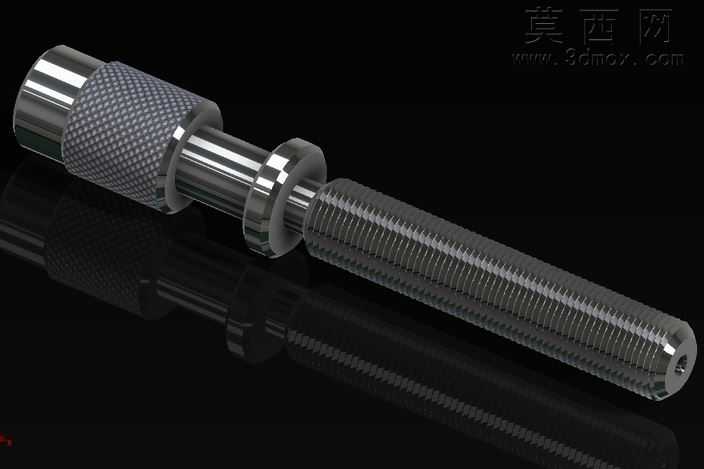

本作品为可调节螺栓的三维建模设计成果，建模阶段以机械紧固件的实际功能需求为核心逻辑，首先梳理螺栓的整体结构组成：从端部的滚花操作头、中间的限位轴肩到尾部的全螺纹调节段，每一处结构尺寸都参考通用紧固件的设计规范进行参数化设定，保证各段轴径、螺纹规格、限位台阶的尺寸匹配合理，符合机械装配的公差配合要求。建模过程中优先采用参数化草图驱动特征的方式，先绘制螺栓的轴向回转轮廓草图，通过回转特征生成螺栓的基础基体，再针对端部的滚花结构，采用阵列特征生成均匀分布的网纹滚花纹理，还原真实滚花头的防滑操作结构，滚花的纹理深度、网格密度都参考实际手动操作螺栓的防滑需求设定，既保证视觉上的真实感，也符合结构的功能逻辑。中间的限位轴肩部分通过凸台特征生成，轴肩的端面做了微小的倒角处理，避免装配时出现锐边刮擦的问题，轴肩与光杆段、螺纹段的衔接处都做了过渡圆角处理，降低应力集中风险，提升零件的结构强度。尾部的螺纹段采用真实的螺旋扫描特征生成，还原螺纹的牙型轮廓与螺距参数，而非简单的贴图示意，保证螺纹结构的尺寸精度，能够匹配对应规格的螺母进行虚拟装配验证。材质与渲染阶段，针对螺栓的金属材质特性，赋予高反光的合金钢材质，调整材质的粗糙度、金属度参数，还原经过表面处理的金属零件质感，滚花部分单独调整材质粗糙度参数，突出网纹纹理的哑光质感与光杆、螺纹段的亮面金属质感形成层次对比；渲染时采用深色背景配合柔和的侧方打光，通过光线反射突出螺栓各段的结构轮廓，尤其是滚花的纹理细节、螺纹的螺旋走向、轴肩的台阶结构都能清晰呈现，同时添加柔和的地面反射效果，提升整体渲染的真实感。设计思路上，这款可调节螺栓兼顾手动快速调节与螺纹精准紧固的双重需求，端部的滚花头无需工具即可手动旋转完成初步调节，尾部的精密螺纹可以实现紧固位置的精准微调，中间的轴肩结构可以作为调节行程的限位点，避免调节超出行程范围，整体结构紧凑，功能分区明确，既满足机械装配中的调节紧固功能需求，也通过精细化的建模与渲染还原零件的真实外观与结构细节，可用于机械装配教学、紧固件选型展示、虚拟装配场景搭建等用途。
