Nema23规格56mm机身步进电机结构模型

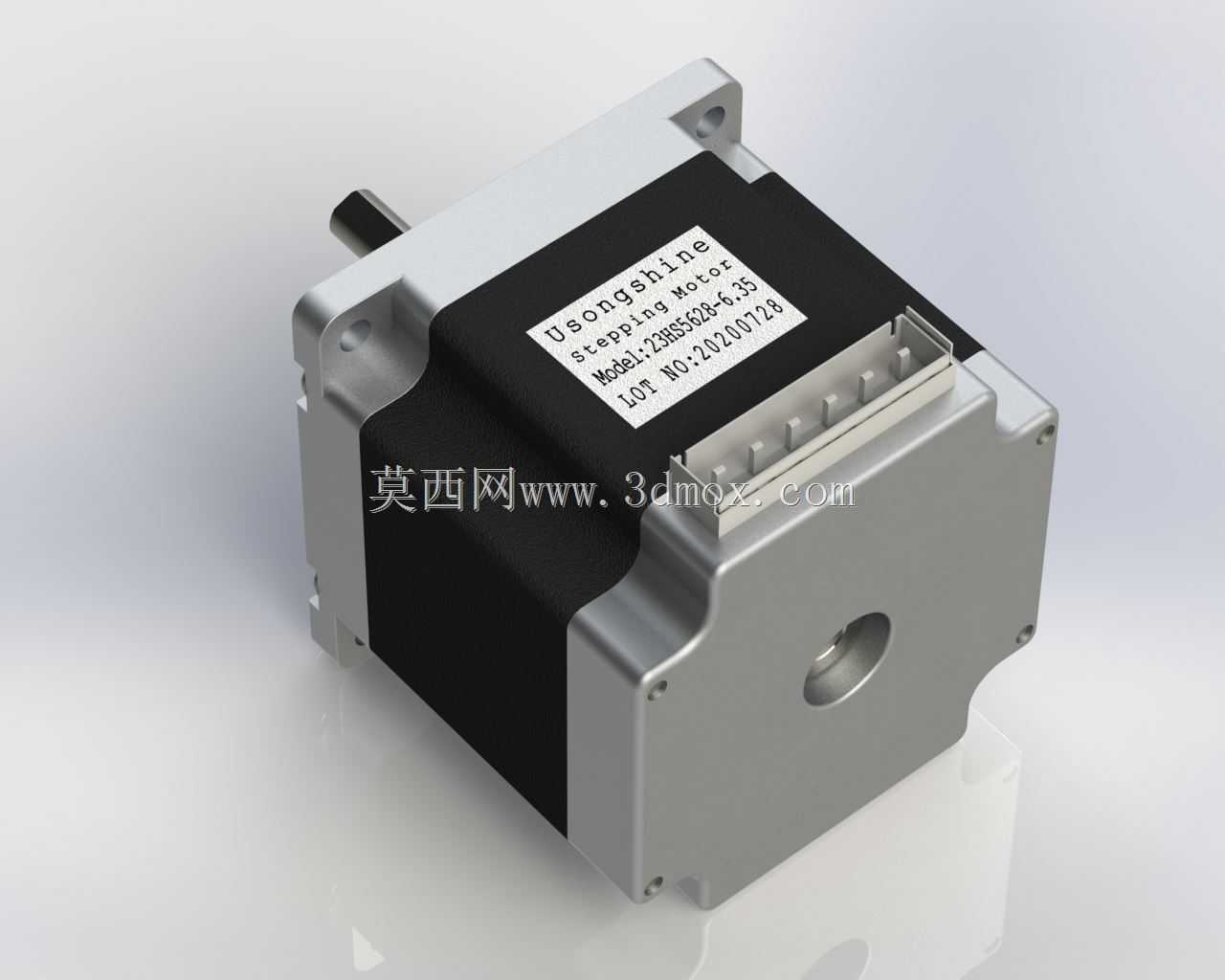

　　做非标自动化设备选型和结构校核时，这类Nema23规格的步进电机是绕不开的常用动力元件，很多刚入行的工程师容易只看标称扭矩选型号，忽略安装边界和实际工况的匹配，这个三维模型刚好把实物的所有装配细节还原到位，能直接用来做设备的干涉检查和安装位规划。从实际应用场景来看，这款电机的适配范围覆盖了大部分中低负载的直线运动和回转运动工位，比如小型数控雕刻机的XYZ轴驱动、皮带输送机的主动辊动力输入、自动点胶机的位移平台传动、3D打印设备的运动轴驱动，还有一些包装设备里的送膜、切料工位的间歇传动，只要是需要精准开环位置控制、转速区间在0-600rpm的工况，这款电机的参数冗余度都能满足使用要求。

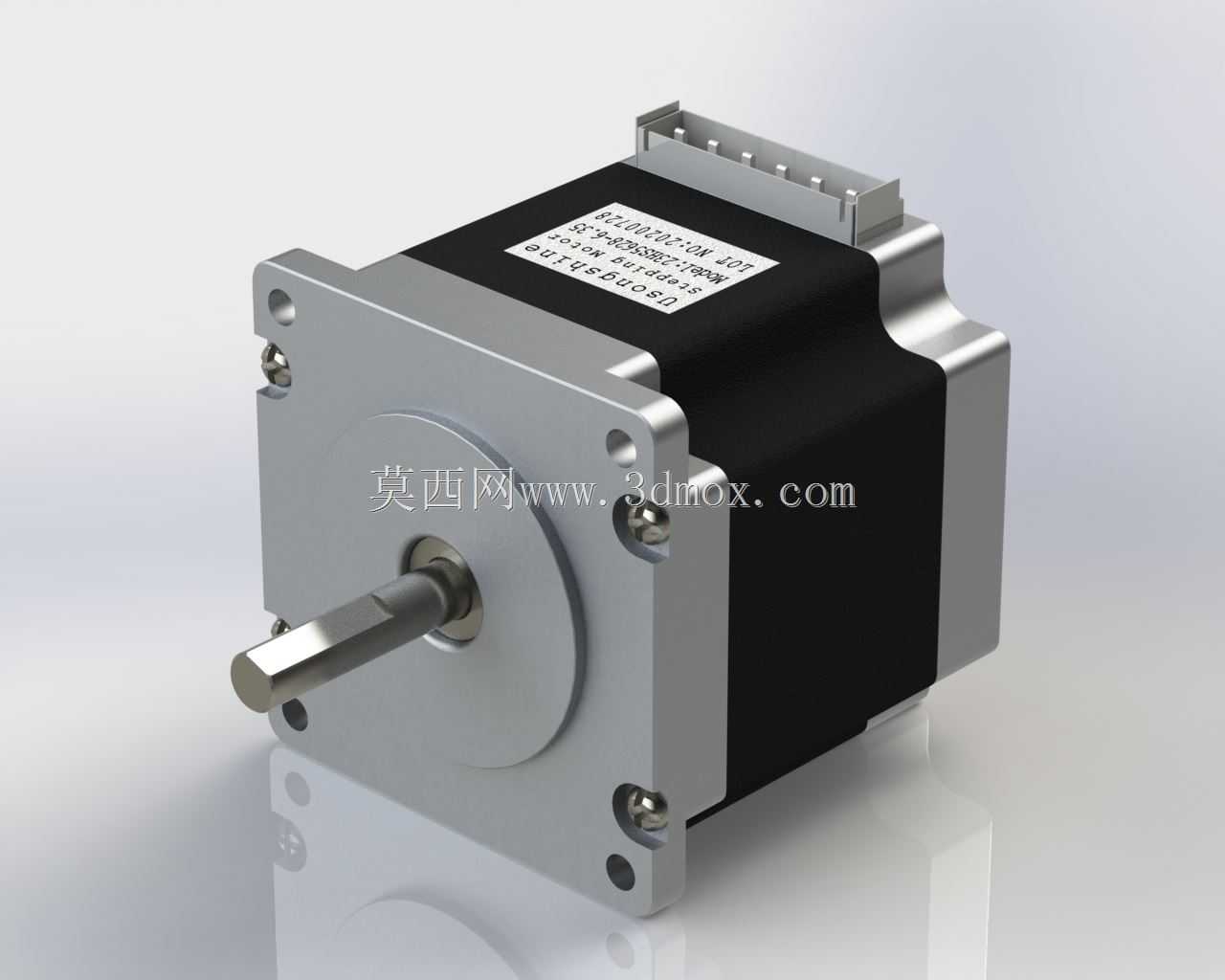

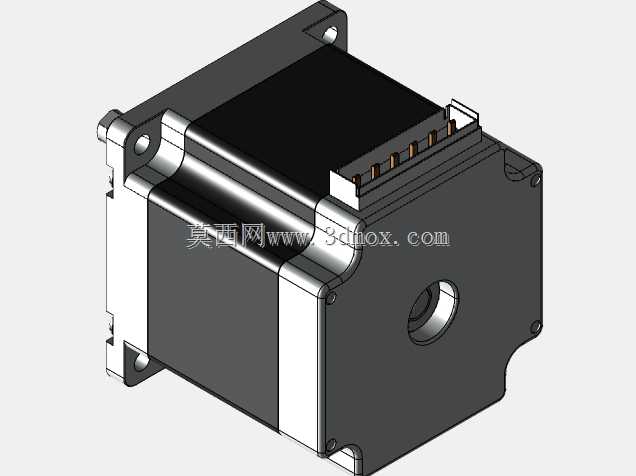

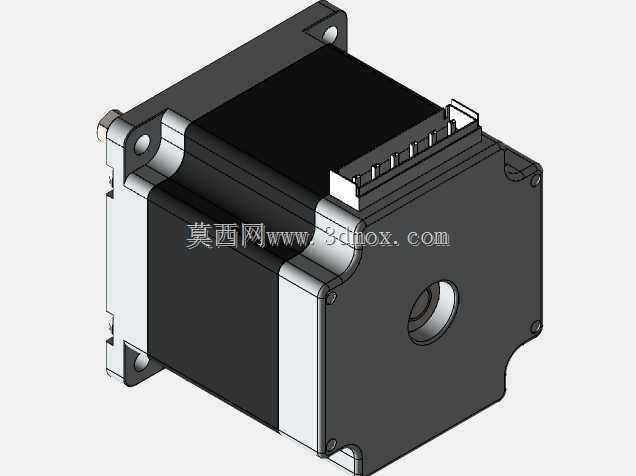

　　从功能特性上看，这款两相混合式步进电机的步距角为1.8度，整步状态下每转200个脉冲，搭配细分驱动器可以实现更小的步进分辨率，有效降低低速运行时的振动和噪音；机身侧面的接线端子采用直插式排针设计，省去了航插接线的额外空间，适合安装空间紧凑的设备内部布局，出线方向可以根据设备走线需求调整端子朝向，不用额外改动电机本体结构。前端盖的安装法兰采用标准Nema23安装尺寸，法兰边长57mm，安装孔位为4个Φ5.2mm通孔，孔位中心距47.1mm，输出轴为Φ8mm的D型切边轴，轴伸长度24mm，这个尺寸完全符合行业通用安装规范，不管是搭配同步轮、联轴器还是行星减速机，都能直接采购标准件适配，不用额外做定制加工的连接结构。设计思路上，这个模型把电机的所有装配细节都做了还原：定子和转子的叠片结构、端盖的轴承安装位、机身的散热筋结构、尾部的接线端子固定座、固定端盖的内六角螺丝位置都和实物完全一致，做设备布局的时候，可以直接把这个模型导入装配体，检查电机和周围钣金、线槽、其他传动部件的间隙，比如很多新手做设计时容易忽略电机尾部接线的弯折空间，导致实际装配时端子和设备背板干涉，这个模型把端子的突出尺寸也做了精准还原，能提前规避这类装配问题。

　　从安装边界来看，这款电机的机身长度为56mm，机身截面为56.4mm的方形结构，安装时除了前端法兰的固定空间，还要预留至少15mm的尾部接线空间，输出轴搭配联轴器时，要注意轴伸插入联轴器的深度不能超过22mm，避免顶到电机内部的轴承端盖；如果是侧面安装的工况，要注意机身侧面的平面度，搭配安装抱座时，抱座的夹持长度不能小于30mm，避免电机运行时因为夹持力不足产生偏移。另外模型还原的端盖螺丝位置，也能用来校核安装时扳手的操作空间，比如四个角的固定螺丝如果紧贴设备立板安装，要预留足够的内六角扳手操作间隙，不然实际装配时无法打紧螺丝。

　　很多工程师做三维装配时习惯用简化的电机方块代替，往往会忽略这些细节，导致实际加工完零件才发现干涉，要返工修改钣金或者安装板，用这个精准的模型做前期布局，就能把这类问题在设计阶段全部排查掉，减少后期改图的工作量。另外这款电机的机身散热结构是自然冷却设计，没有额外的散热风扇，所以安装时要注意不要把机身完全包裹在密闭的结构里，预留至少5mm的周围空气流通空间，避免长时间运行时温升过高导致扭矩下降。从传动匹配的角度，这款电机的输出轴D型切边深度为1mm，搭配紧定螺丝固定的同步轮或者联轴器时，紧定螺丝要刚好顶在D型切边的平面上，不能顶在圆弧面上，不然长时间正反转运行容易出现轴和连接件打滑的问题，模型里还原的D型轴尺寸，可以直接用来校核连接件的孔位加工尺寸，不用再反复核对实物样本的参数。
