非圆椭圆齿轮啮合传动结构三维设计

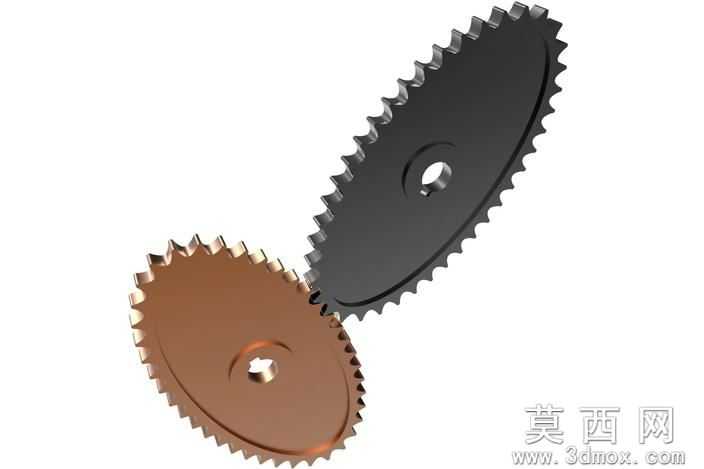

本作品为非圆椭圆齿轮啮合传动的三维结构设计，采用Creo2完成全参数化建模与运动仿真验证。建模阶段首先依据椭圆齿轮的节曲线数学方程，通过参数化草绘定义两个椭圆齿轮的节曲线轮廓，保证两齿轮中心距固定、节曲线始终保持纯滚动啮合的几何关系，再通过渐开线齿廓的参数化生成逻辑，沿椭圆节曲线逐齿排布齿形特征，对齿顶、齿根过渡圆角进行标准化修整，避免齿形干涉与应力集中问题。模型中两个椭圆齿轮分别设置了中心安装孔，其中棕褐色主动轮的安装孔采用带止转缺口的异形孔结构，适配传动轴的周向固定需求，黑色从动轮采用常规圆孔结构，两齿轮的齿厚、齿宽参数保持一致，端面做了平整化处理，轮齿边缘做了微小倒角去除锐边，还原实际机加工零件的工艺特征。材质与渲染阶段，主动轮赋予铜质金属材质，调整表面粗糙度参数模拟加工后的哑光金属质感，从动轮赋予发黑处理的钢材材质，还原钢制零件表面氧化处理后的深灰哑光效果，场景中添加柔和的环境光与定向补光，突出轮齿啮合区域的结构细节，清晰展示齿面的接触状态。运动仿真设置中，为主动轮添加恒定转速的旋转驱动，为从动轮添加随动旋转约束与接触碰撞参数，仿真运行后可直观观测到从动轮随椭圆节曲线半径变化产生的周期性变速转动效果，验证了椭圆齿轮在恒定输入转速下可实现输出转速按特定规律变化的传动特性，这类非圆齿轮机构常应用于需要实现特定变速传动规律的轻工机械、纺织机械、仪器仪表等设备中，可替代复杂的凸轮连杆组合机构，简化设备传动结构。建模过程中重点校验了轮齿在整个啮合周期内的侧隙与重合度，保证传动过程无卡滞、无脱啮问题，所有特征均保留参数化编辑能力，可通过修改椭圆长轴、短轴、模数、齿数等参数快速生成不同规格的椭圆齿轮模型，为后续的工程图导出、运动性能分析、结构优化提供了可靠的三维模型基础。
