四吨级电动卷扬牵引绞车结构设计

　　在工矿场地物料转运、基建工程重型构件拖拽、船舶系泊牵引、矿山斜巷物料输送这类场景里，四吨额定载荷的电动绞车是出镜率极高的牵引执行设备，和大吨位起重设备不同，这个载荷量级的绞车兼顾了安装灵活性与牵引能力，不需要做过于庞大的混凝土预埋基础，多数平整硬化的作业面通过地脚螺栓固定即可投入使用，适配的作业场景跨度极大，从车间内重型设备移位到户外管线铺设的拖拽作业，都能见到同结构类型绞车的应用。

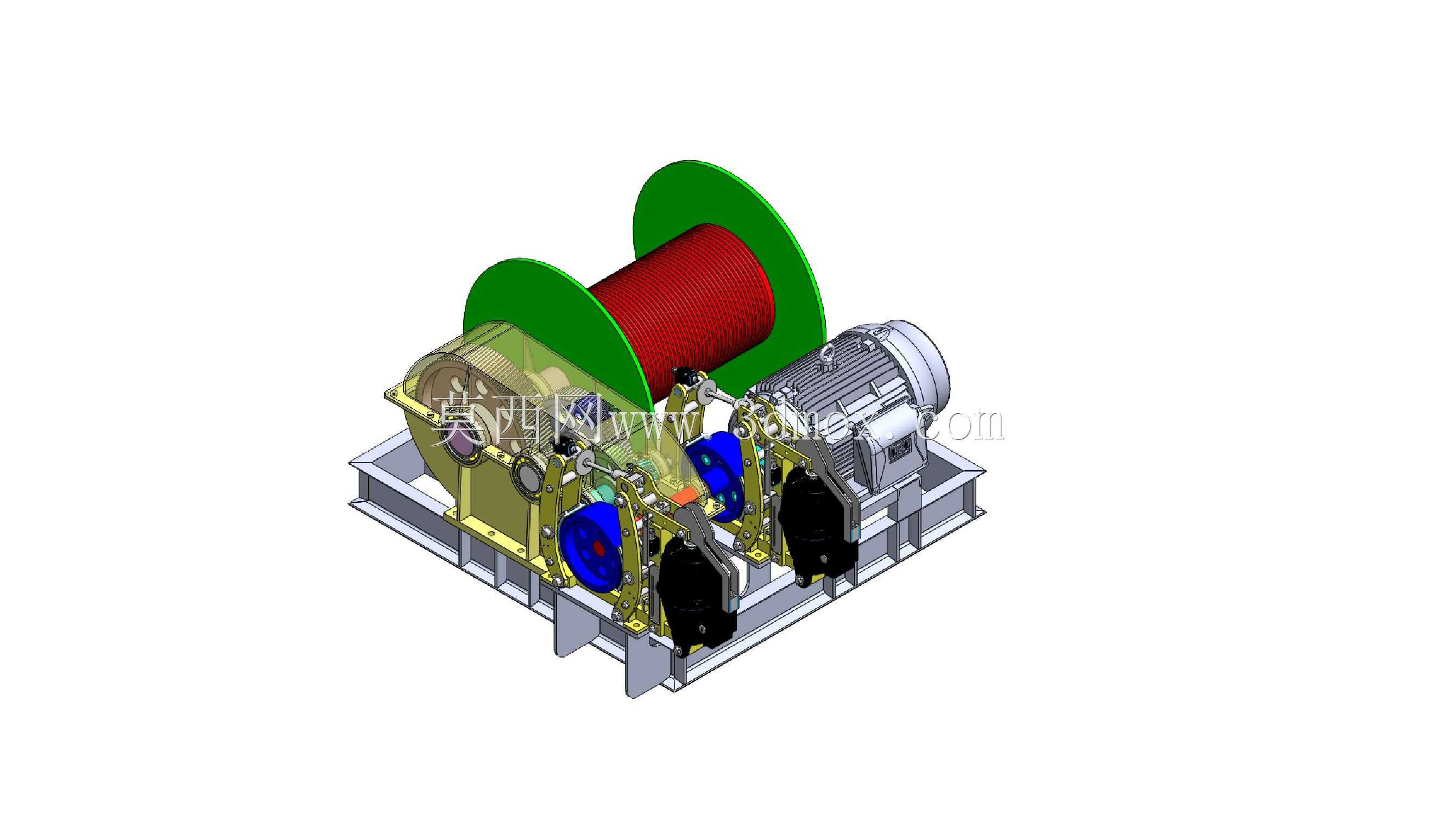

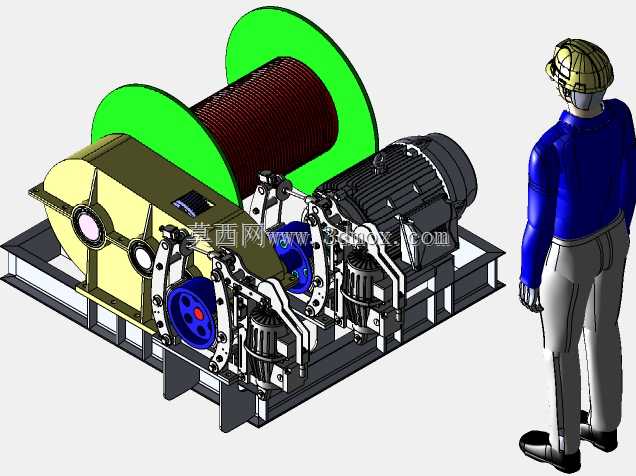

　　从结构布局来看，这套绞车采用驱动单元-减速传动单元-卷筒执行单元同轴偏置排布，驱动电机布置在机架侧端，通过联轴器直连减速箱输入轴，避免了皮带传动带来的打滑丢转问题，重载牵引工况下的传动效率更稳定。减速单元采用多级齿轮减速结构，内部齿轮副做了啮合间隙优化，既保证足够的减速比放大输出扭矩，也控制了传动过程的冲击载荷，卷筒两侧设置了加高的挡绳板，避免钢丝绳在多层缠绕时出现跳绳、乱绳问题，卷筒表面做了绳槽预加工，第一层钢丝绳缠绕时可以精准卡入绳槽，从根源上减少钢丝绳之间的挤压磨损，延长钢丝绳的实际使用寿命。

　　设计过程中首先要核算的是安装边界尺寸，整套设备的机架采用型钢焊接成型，底部预留的地脚安装孔位按照常规工业地坪的螺栓排布间距设置，不需要用户现场二次打孔适配，机架的重心经过配平计算，满载荷牵引时不会出现侧翻翘边问题，卷筒的容绳量按照常规作业需求设置，足够覆盖绝大多数100米以内的牵引作业场景，如果需要更长的牵引距离，只需要更换对应长度的同规格卷筒，不需要改动传动端的安装接口，通用性较强。制动单元采用常闭式制动器，断电状态下自动锁死传动链，避免牵引过程中突然断电出现载荷溜滑的安全隐患，制动器的制动力矩按照1.5倍额定载荷做冗余设计，即使出现瞬时过载冲击也能可靠锁止。

　　从功能特性来看，这套绞车的传动端所有旋转部件都设置了可拆卸的安全防护罩，既避免作业过程中异物卷入传动副，也方便日常维护时拆卸检查齿轮啮合状态、润滑油位，电机接线盒做了防尘密封处理，适配户外多粉尘的作业环境，不需要额外搭建防雨防尘棚就能正常使用。机架上预留了钢丝绳排绳器的安装位，如果用户需要更长距离的牵引作业，可以直接加装排绳器，不需要对原有结构做焊接改动，所有安装孔位都在工厂加工阶段预做完成，现场装配只需要拧紧紧固件即可。

　　实际选型过程中，很多用户容易忽略绞车的出绳角度问题，这套绞车的卷筒安装高度经过优化，常规安装高度下，出绳仰角在0到15度区间内都不会出现钢丝绳磨挡绳板的问题，不需要额外加装导向滑轮就能适配多数水平牵引场景，如果是垂直起吊场景，只需要在前端对应位置加装定滑轮改变受力方向即可，设备本身的受力结构不需要做额外加强。传动箱的润滑油加注口、泄油口都布置在便于操作的外侧位置，日常维护时不需要拆解周边部件就能完成润滑油更换，轴承位都设置了注油嘴，可以定期加注润滑脂，延长轴承的实际使用寿命。

　　很多现场作业的绞车容易出现机架焊接处开裂的问题，这套结构在设计时对所有焊接受力点做了加强筋处理，尤其是减速箱与机架的连接位置、卷筒轴承座的安装位置，都加焊了三角加强筋，避免长期交变载荷作用下出现焊缝开裂的问题，电机与减速箱的连接法兰采用定位止口设计，现场拆装维护后重新装配不会出现同轴度偏差，减少了后续维护的校准工作量。整套结构没有采用复杂的非标定制部件，所有易损件比如密封件、制动摩擦片、轴承都采用通用标准件，现场出现损坏可以快速采购更换，不会因为特殊定制件的供货周期影响现场作业进度。
