豆类去皮加工用螺旋输送去皮设备结构

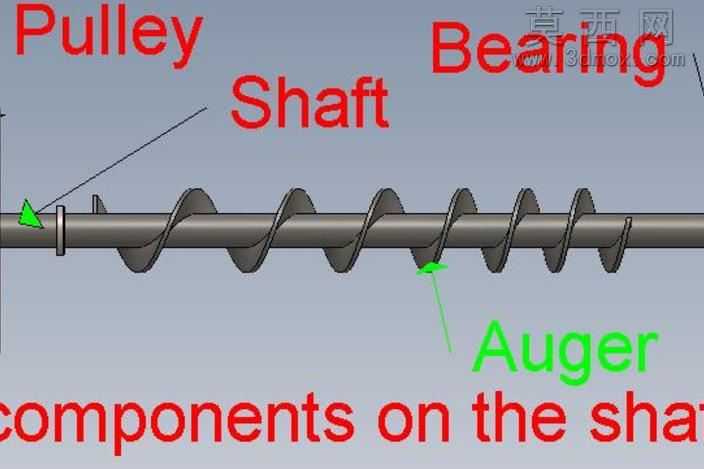

本作品为面向豆类去皮加工场景的核心作业组件三维建模成果，建模过程严格遵循农产品加工设备的实际作业逻辑，以SolidWorks为建模载体完成全参数化结构搭建。建模阶段首先完成核心输送绞龙轴的参数绘制，针对螺旋叶片的连续曲面特征，采用螺旋线引导扫描的建模方式，精准控制螺距、叶片厚度、轴径的匹配比例，确保螺旋推送结构的物料输送逻辑符合豆类加工的进料、推送作业需求，轴体两端预留标准装配位，用于匹配传动带轮与支撑轴承的安装定位。传动带轮部分采用回转体建模逻辑，精准还原带轮的轮槽结构、轮毂定位孔、键槽装配特征，保证带轮与轴体的装配同轴度符合传动精度要求，避免作业过程中出现传动偏摆问题。支撑轴承部分按照标准通用轴承的尺寸参数完成建模，还原轴承内圈、外圈、滚动体的装配结构，明确轴承与轴体、设备机架的装配配合关系，保障轴体转动过程中的支撑稳定性。整体装配过程采用自下而上的装配逻辑，依次完成轴体、绞龙叶片、带轮、轴承的配合约束，添加同轴度、轴向定位的标准配合关系，确保各组件无干涉、装配逻辑符合实际机械装配规范。渲染阶段针对不同组件赋予差异化材质表现，轴体与金属结构件赋予哑光金属钢材质，还原机械加工金属件的表面质感，螺旋叶片根据作业磨损特性添加轻微的表面纹理表现，轴承部分区分金属滚道与保持架的材质差异，带轮部分赋予铸铁材质的哑光质感，通过光影调整突出各组件的结构边界与装配关系，清晰展示轴上各功能部件的位置分布与功能分区。设计思路围绕豆类去皮作业的密度分离法核心原理，通过螺旋绞龙的匀速推送实现物料的稳定进给，配合轴端带轮的传动实现稳定转速输出，两端轴承的支撑结构保障长轴作业的转动稳定性，整体结构紧凑，组件划分清晰，既还原了本科项目设计中豆类去皮设备的核心传动输送结构，也通过精准的建模参数为后续的设备结构优化、加工出图提供可靠的三维模型基础，模型中各部件均保留可编辑参数，可根据不同豆类的加工需求调整螺距、轴长、带轮传动比等核心参数，适配不同加工产能的去皮作业需求。
