阳极氧化法兰焊接路径模拟三维作品

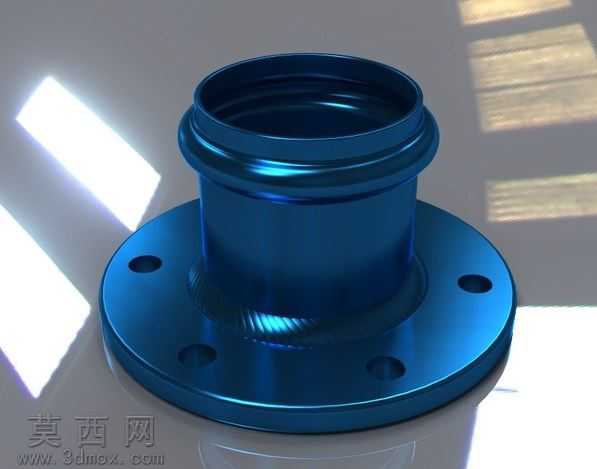

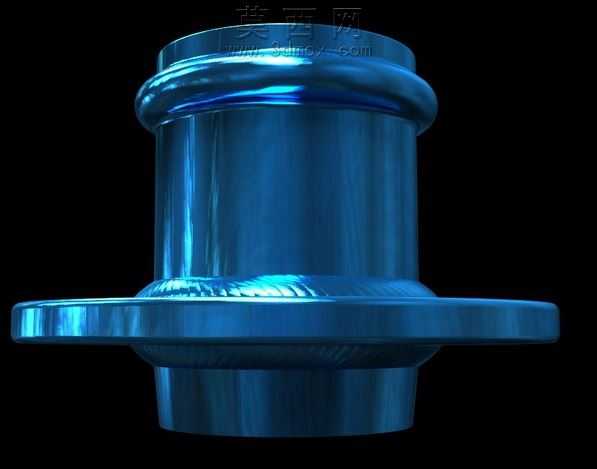

本作品围绕带颈法兰的焊接路径模拟需求展开三维建模创作，首先在三维建模环境中完成法兰主体结构的精准构建：先绘制法兰盘的基准草图，定位四个均匀分布的螺栓安装通孔，保证孔位的分度圆直径、孔径尺寸符合常规法兰的连接适配要求，再向上拉伸构建带颈的筒状连接段，筒段外壁设计多道环形密封卡槽结构，用于管路对接时的密封圈安装定位，法兰盘与筒段的衔接处做平滑过渡的圆弧处理，还原真实焊接加工前的工件基础形态。建模过程中严格控制各部分的壁厚、圆角参数，确保模型结构符合机械加工的工艺合理性，避免出现结构干涉、壁厚不均的问题。材质与渲染环节，为模型赋予阳极氧化蓝色金属材质，调整材质的金属度、粗糙度参数，模拟阳极氧化膜层的细腻金属光泽与轻微反光特性，在场景中布置多组面光源，打出柔和的光影效果，在模型下方添加浅灰色反光地面，还原金属工件的环境反射质感，同时通过光影突出法兰盘与筒段衔接处的焊接区域轮廓，让焊接路径的展示更加清晰直观。设计思路上，本模型核心服务于焊接路径的模拟演示，因此在建模时特意强化了焊接接缝处的结构表现，将法兰盘与筒段的连接焊缝区域做了精细化的边线处理，方便后续在焊接仿真场景中匹配焊枪的运动轨迹，验证焊接过程中焊枪的姿态、行走路径是否合理，是否会与法兰的螺栓孔、筒段的密封卡槽结构发生碰撞，为实际的自动化焊接加工提供前置的路径验证参考。模型整体结构规整，细节还原到位，既可以作为焊接工艺仿真的基础工件模型，也可用于机械结构教学、管路连接方案展示等场景，材质渲染效果真实，能够清晰展现阳极氧化处理后金属工件的外观特征，帮助使用者直观理解法兰类零件的结构特点与焊接加工的重点区域。
