6V10W小型晶硅太阳能发电组件结构设计

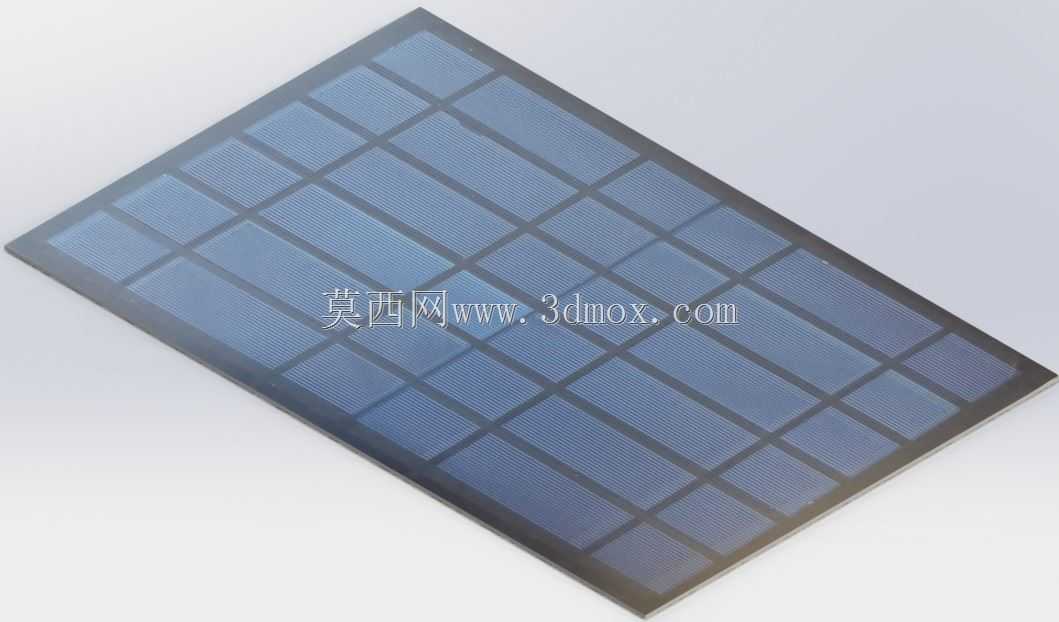

　　组件的电池片采用规整的矩阵排布，单块电池片的栅线印刷均匀，串联后的输出电压刚好匹配6V铅酸电池或者磷酸铁锂电池的充电电压阈值，不需要额外搭配升压模块就能直接给小容量储能电池补电，减少了外围电路的复杂度，也降低了整套供电系统的故障点。在设计安装结构的时候，首先要明确组件的外轮廓尺寸，这款组件的长宽尺寸为340mm×220mm，厚度控制在6mm左右，安装时需要在组件背面预留至少10mm的通风间隙，避免组件工作时积热导致发电效率下降，固定点位可以选在组件的铝合金边框四个角位，采用M4规格的不锈钢螺丝搭配减震橡胶垫固定，既能抵消户外风载带来的振动，也能避免螺丝硬接触压裂玻璃边缘。做户外便携监测设备配套供电方案的时候，最先要敲定的就是光伏取电端的选型，这款6V10W规格的晶硅太阳能组件，刚好匹配小功率离网供电的需求边界，很多野外部署的低功耗传感节点、小型户外照明、便携应急充电装置，都能用到同规格的组件。从结构上看，这款组件采用常规的钢化玻璃层压封装，正面是高透光率的低铁钢化玻璃，能在保证透光效率的同时，抵御户外的风沙磨损、冰雹冲击，背面的背板具备耐候绝缘特性，中间的EVA胶层把晶硅电池片完整密封，隔绝水汽侵入，避免电池片在户外温湿度循环下出现电极氧化、功率衰减的问题。

　　从实际使用场景来看，这类小功率光伏组件不会用在大型并网光伏电站里，更多是配套分布式离网小系统：比如户外农业环境监测的温湿度、土壤墒情传感节点，这类设备整体功耗在1W以内，搭配10Ah的储能电池，靠这块组件就能实现全年不间断供电，不需要拉设市电线路，大幅降低野外部署的施工成本；还有户外露营用的便携充电板，这个尺寸和重量刚好能塞进背包侧袋，晴天时输出电流能到1.6A左右，给手机、头灯这类小型数码设备补电完全够用；另外在一些市政的小型景观亮化项目里，也会把这类组件集成在路灯灯杆顶部，给步道的低功耗LED灯具供电，不需要开挖路面铺设供电管线。

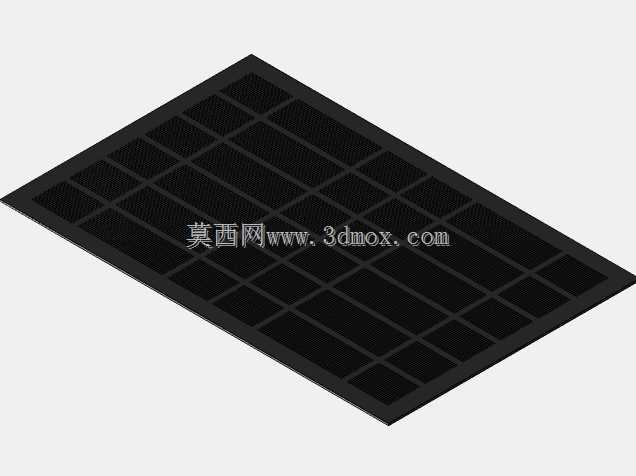

　　做三维建模的时候，要注意还原组件表面的电池片栅线细节、边框的倒角结构，还有背面的接线盒位置，接线盒一般布置在组件背面靠上的位置，出线长度预留150mm左右，方便和外部的充电控制器接线，建模时不能忽略边框的安装孔位尺寸，孔位的中心距、孔径大小要和实际安装需求匹配，不然做配套安装支架的时候会出现对位偏差。另外要考虑组件的重量参数，这个规格的组件重量大概在1.2kg左右，做支架结构设计的时候，支架的承重冗余不需要做太高，采用1.5mm厚的冷轧钢板折弯或者铝合金型材就能满足承重要求，表面做喷塑或者阳极氧化处理，提升户外耐腐性能。

　　在实际选型匹配的时候，要注意组件的输出特性，标准光照下的峰值电压在6.8V左右，峰值电流1.6A，搭配充电控制器的时候要选适配6V系统的控制器，过充保护阈值设置在7.2V，过放保护阈值设置在5.5V，避免储能电池过充过放缩短寿命。组件的表面玻璃做了减反射处理，在入射角偏大的早晚时段，也能保持不错的受光效率，比同尺寸的普通玻璃组件发电时长要多出40分钟左右。另外在结构设计上，组件的边框采用角码铆接的方式拼接，拼接处的缝隙打了密封胶，不会出现雨水顺着边框缝隙渗入层压结构的问题，能适应-40℃到85℃的工作环境温度范围，不管是北方的冬季低温还是南方的夏季高温，都能保持结构稳定，不会出现层压件开胶、边框变形的问题。做配套结构设计的时候，还要注意避免在组件正面形成固定阴影，哪怕是很小的局部阴影，都会导致整块组件的发电效率大幅下降，所以安装位置要选在全天无遮挡的朝向，北半球地区安装倾角设置在30度到45度之间，能获得最优的年发电时长。
