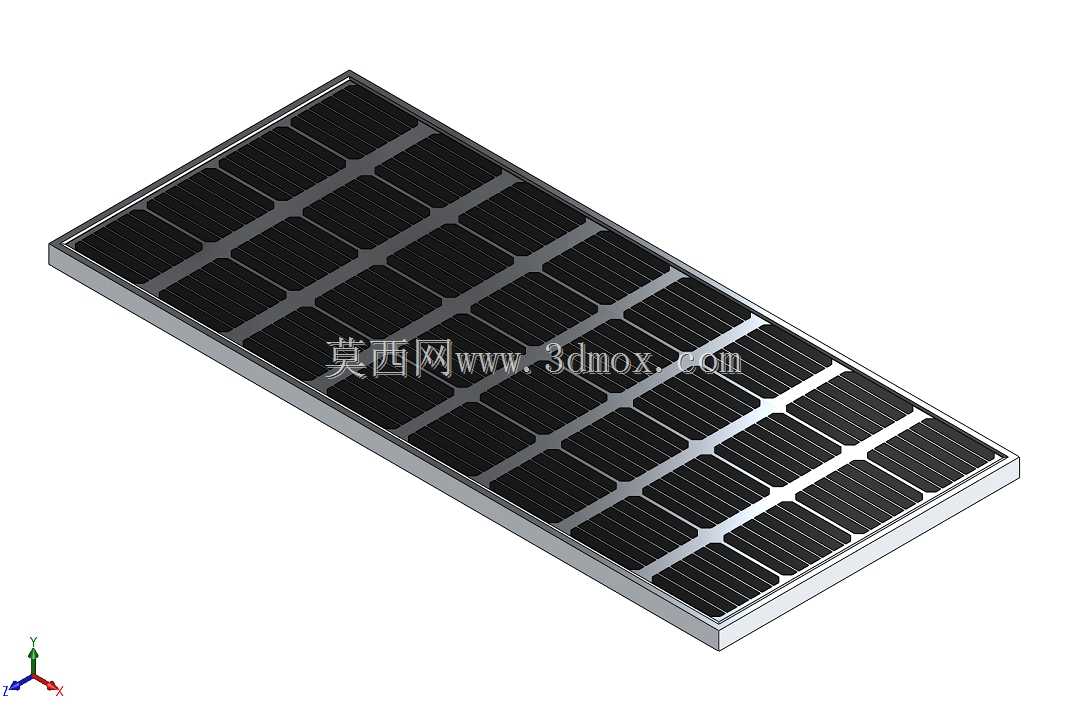

200瓦峰值功率太阳能光伏板结构设计

　　这款200wp规格的光伏面板，核心定位是分布式离网、小型并网光伏系统的核心发电单元，日常在户用屋顶分布式电站、户外通信基站备用供电、野外监测设备独立供电、牧区家用小型发电系统、房车驻车供电补充、太阳能路灯配套供电等场景都有广泛适配。从实际使用需求出发，设计阶段首先要平衡发电效率与结构可靠性，面板采用常规的钢化玻璃覆盖层搭配铝合金边框的结构，边框的折边结构做了圆角过渡处理，避免安装过程中划伤施工人员，同时边框预留的标准安装孔位，能够适配市面上通用的光伏支架压块、螺栓固定方案，不需要额外做安装孔的二次加工，降低现场施工的适配成本。

　　从功能特性来看，单块面板峰值输出功率200瓦，能够在标准光照条件下为12V/24V的储能蓄电池组提供稳定的充电输入，面板内部的电池片采用串并联排布的方式，单串电池片的数量匹配常规光伏控制器的输入电压范围，避免出现电压不匹配导致的发电效率损失。面板表面的钢化玻璃采用低铁超白压花玻璃，透光率能够达到91%以上，表面的压花结构可以减少光线的镜面反射，提升不同入射角度下的光线利用率，同时玻璃的抗冲击性能满足户外使用要求，能够抵御常规的冰雹、飞石冲击，降低户外使用的破损概率。

　　设计过程中，首先要确定电池片的排布逻辑，200wp的功率规格对应常规尺寸的单晶/多晶电池片排布，整体外形为长方形结构，长宽比例接近2:1，这种比例一方面适配常规的支架安装跨距，另一方面在串接布线的时候能够减少线缆的弯折半径，方便现场走线。边框的型材截面采用空腔结构，在保证整体结构强度的前提下降低整体重量，单块面板的重量控制在单人能够搬运的范围内，方便高空作业时的单人安装操作，不需要额外的吊装设备辅助，适配户用屋顶安装的作业条件。

　　安装边界方面，面板背面的接线盒采用旁路二极管设计，当局部出现阴影遮挡的时候，旁路二极管能够导通，避免出现热斑效应烧坏电池片，接线盒的出线端采用标准的MC4连接器，能够和市面上通用的光伏线缆直接对接，不需要做接头的特殊处理，防护等级达到IP67以上，能够适应户外淋雨、扬尘的使用环境。面板的安装倾角可以根据使用地区的纬度做调整，边框上的安装孔预留了足够的调节余量，不管是采用固定式支架还是倾角可调式支架，都能够通过压块或者螺栓完成固定，安装时需要保证面板和支架之间的连接扭矩符合标准要求，避免大风天气下出现面板脱落的风险。

　　从结构细节来看，电池片之间的汇流条采用隐焊工艺，减少汇流条在面板表面的遮挡面积，提升有效受光面积，层压过程中采用EVA胶膜做密封填充，保证玻璃、电池片、背板之间的粘接强度，避免长期户外使用出现脱层、进水的问题。背板采用耐候性的TPT材料，能够抵御紫外线老化，同时具备良好的绝缘性能，保证面板在高压工作状态下的绝缘安全，避免出现漏电风险。在实际选型过程中，这款200wp的面板因为功率适中、尺寸灵活，既可以单块使用为小型负载供电，也可以多块串并联组成更大功率的光伏阵列，适配不同规模的用电需求，比如在野外环境监测站点，单块面板搭配小型储能电池就能够满足监测设备、数据传输模块的全年用电需求，不需要铺设长距离的供电线缆，大幅降低偏远地区监测设备的供电建设成本。在房车改装场景中，两块该规格面板并联就能够满足日常驻车时的照明、小型电器用电需求，搭配车顶行李架的安装空间，不需要占用过多的车顶面积，同时轻量化的边框结构不会给车顶带来过大的负重压力。
