汽修用四脚支撑安全支架三维设计

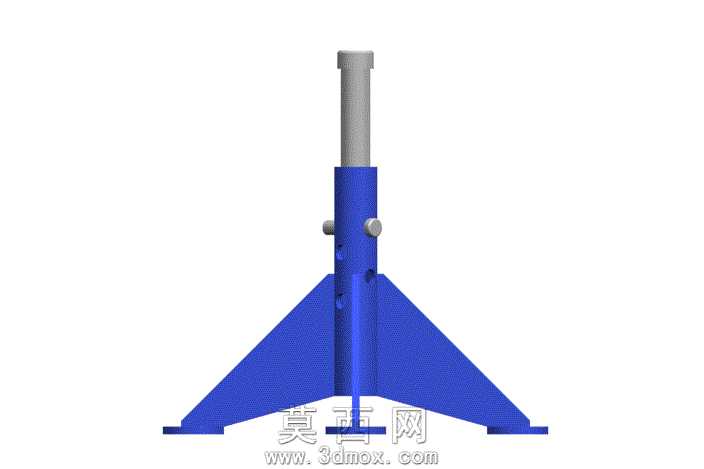

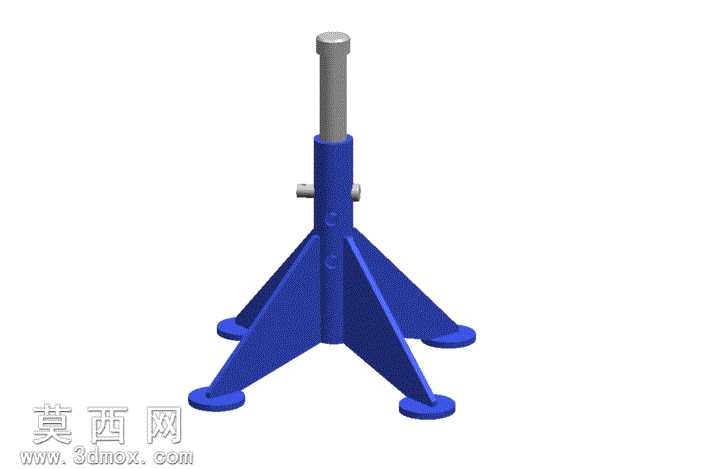

本模型为汽修作业场景使用的四脚式安全支撑支架，采用NX三维软件完成全参数化建模，整体建模过程严格遵循实际产品的生产加工逻辑，从基础草图绘制到特征建模全流程保持参数关联，便于后续根据不同承重需求调整尺寸参数。模型整体结构分为顶部支撑顶杆、中部调节锁紧机构、底部四脚支撑底座三个核心部分，顶部顶杆采用圆柱金属质感设计，模拟实际产品的高强度钢制顶柱，表面做哑光金属材质处理，还原钢材经过表面处理后的细腻磨砂质感，顶杆顶端做平面加厚处理，保证与车辆底盘支撑点接触时的受力均匀性。中部锁紧机构设计了横向调节拨杆，建模时还原了拨杆与主体套筒的装配间隙，既保证结构的可动性展示，也还原了实际产品调节高度时的操作结构逻辑，主体套筒部分做了加强筋的一体化建模，模拟铸钢件的厚重质感，表面赋予深蓝色烤漆材质，还原工业汽修工具的常用漆面效果，材质参数调整了漆面的轻微反光度与粗糙度，避免出现过于光滑的塑料质感，贴近真实金属烤漆的视觉表现。底部采用四脚辐射式支撑结构，每根支撑脚都做了变截面的加强筋设计，从中心套筒位置向外逐渐收窄，末端设置圆形防滑脚垫，脚垫部分赋予橡胶材质，调整了材质的漫反射参数与凹凸纹理，模拟橡胶表面的防滑纹路，提升模型渲染后的真实感。建模过程中对所有装配接触面做了公差处理，避免出现特征干涉问题，整体渲染采用柔和的工作室光源，多角度展示支架的结构稳定性与细节设计，设计思路围绕汽修作业的安全承重需求展开，四脚底座相比传统三脚支架拥有更大的支撑接触面积，能在不平整的汽修地面上提供更稳定的支撑效果，中部的锁紧结构设计保证高度调节后的承重可靠性，所有结构细节都参考了实际商用安全支架的行业标准，确保模型的结构合理性与工程参考价值，可用于汽修工具产品的结构展示、教学演示以及相关产品的二次开发设计参考。
