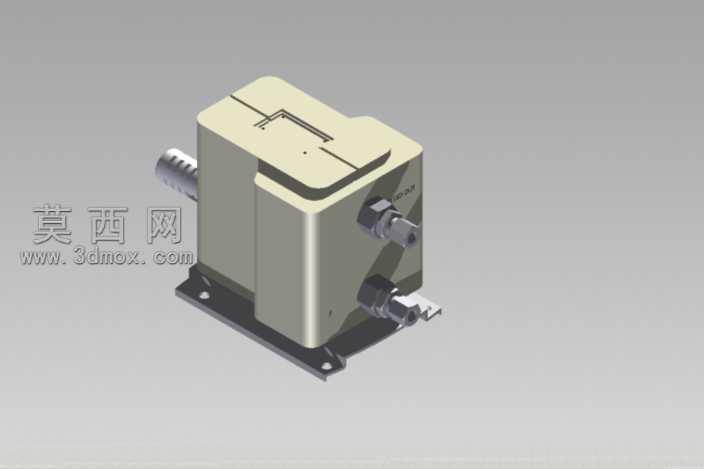

自动操作流程泵结构三维设计作品

本作品为自动操作类型流程泵的三维建模设计成果，建模阶段依托主流三维机械设计软件完成全参数化构建，首先从泵体的核心功能需求出发，梳理自动操作流程泵的整体布局逻辑，确定主体方形壳体的基础轮廓尺寸，对壳体的壁厚、安装底座的固定孔位、侧边流体接口的对接尺寸进行精准参数约束，确保各部件的装配公差符合机械设计规范。建模过程中采用实体建模与曲面建模结合的方式，对泵体顶部的操作结构区域做细节化处理，还原自动操作模块的外形轮廓与安装定位结构，对侧边的进出液接口做螺纹结构、快接结构的细节还原，保证接口部分的结构特征与实际工业应用场景的配件适配性。材质渲染阶段，针对泵体不同部件的材质属性做区分设置：主体壳体采用哑光金属漆材质，模拟工业铸铝壳体的表面质感，调整材质的粗糙度、金属度参数还原铸件表面细微的颗粒质感；安装底座采用深灰色金属材质，突出底座的承重结构属性；侧边的流体接口采用亮面金属材质，区分加工面与铸件面的质感差异，接口处的密封部件采用橡胶材质，调整材质的漫反射颜色与反光度，还原橡胶密封件的哑光弹性质感。结构设计上，整体采用底座一体式安装结构，底部安装板设置四个对称固定孔位，方便泵体在工业设备机架上的定位安装；主体壳体采用分层式结构设计，方便内部泵腔、自动控制模块的装配与后期维护；侧边的两个流体接口采用上下错位布局，符合流体输送过程中的流道走向逻辑，减少流体在泵腔内的阻力损失；顶部的自动操作模块采用嵌入式安装结构，与主体壳体的贴合面做密封槽结构预留，满足工业场景下的防尘防液要求。设计思路围绕自动操作流程泵的实际应用场景展开，优先保证结构的实用性与装配合理性，在外观造型上兼顾工业设备的规整性，避免多余的装饰性结构，所有外部结构均服务于安装、操作、流体输送的核心功能，建模过程中对所有活动部件、连接部件做干涉检查，确保各部件在装配、运行过程中不会出现结构冲突，整体模型的结构完整度高，细节特征丰富，可用于泵类产品的结构展示、装配教学、方案演示等场景。
