符合ISO13918标准多规格焊接螺柱设计

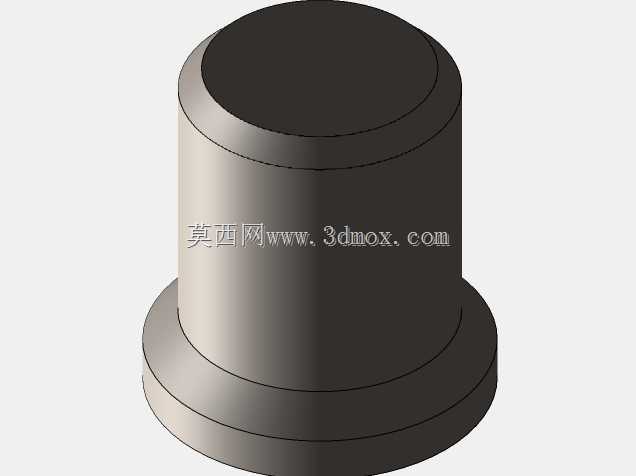

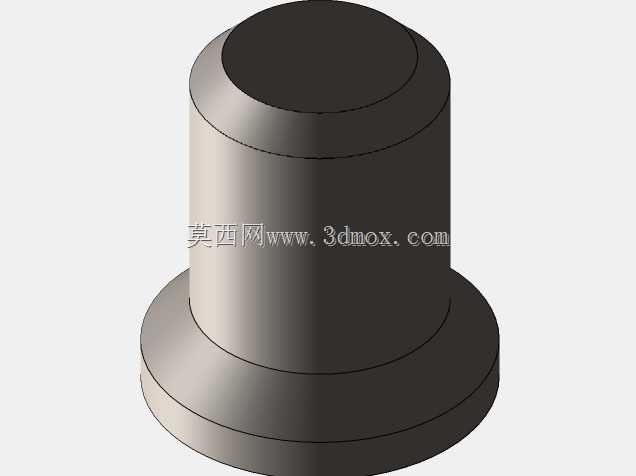

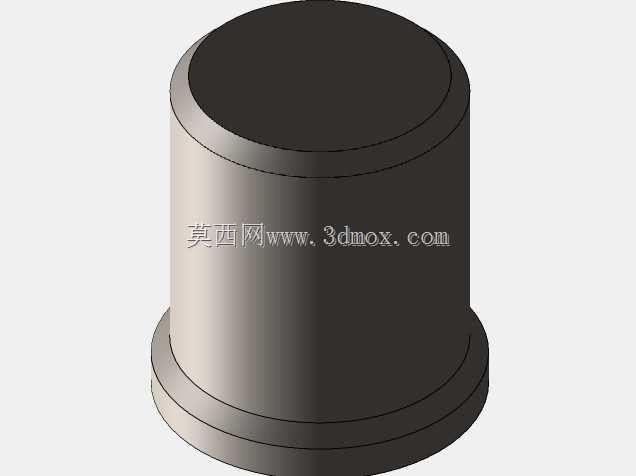

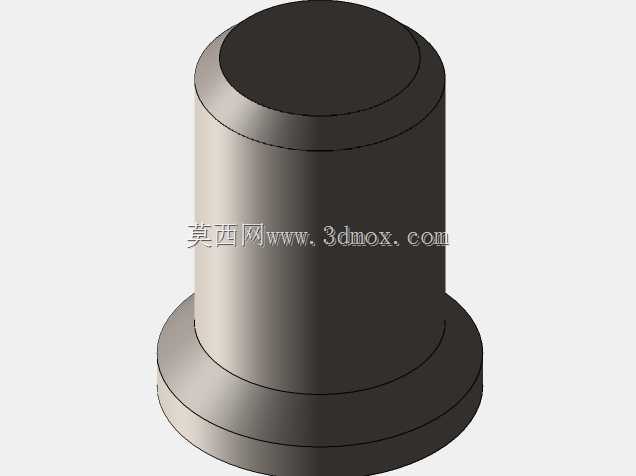

　　在钣金结构、电源变压器壳体、电控柜框架这类需要实现可靠螺纹连接又不希望母材背面出现凸起的场景里，焊接螺柱是结构工程师选型时绕不开的一类紧固件，这套符合ISO 13918标准的螺柱设计，覆盖了M3到M8的常用螺纹规格，同时匹配了12mm、10mm、40mm、50mm、45mm等多档长度参数，能适配从薄钣金接地柱安装到厚板绝缘件固定的不同工况需求。

　　从实际应用场景来看，这类带焊接凸缘的螺柱，最核心的优势是可以通过电容储能焊或者电弧螺柱焊的方式，直接将螺柱基座熔接在母材表面，不需要在母材上预先攻丝，也不需要从背面穿装螺栓，对于封闭腔体、薄板结构这类操作空间受限的部位，能大幅降低装配难度。比如电源变压器的铁芯夹件固定、外壳接地端子安装、内部绝缘支架定位，都需要这类一侧平整焊接、一侧带标准螺纹的连接件，相比压铆螺柱，焊接螺柱的连接强度更高，抗振动、抗冲击性能更好，在户外电力设备、有振动工况的工业电控设备里，连接可靠性的优势非常明显。

　　设计这套螺柱的时候，首先要严格卡ISO 13918的尺寸边界：底部的焊接凸缘直径要比螺纹大径大出固定差值，凸缘厚度控制在标准要求的范围内，凸缘与螺柱杆身的过渡圆角不能过大也不能过小——圆角太小会在焊接冷却过程中产生应力集中，容易在受冲击时出现杆部断裂；圆角太大会占用焊接接触面的有效面积，导致焊接熔深不足，连接强度达不到设计要求。螺纹部分的精度按照普通粗牙螺纹的6g公差设计，不需要做过高的精度要求，毕竟这类螺柱主要用于通用结构连接，过高的精度会提升不必要的加工成本，同时要在螺纹起始端做合适的倒角，方便装配时螺母顺利导入，避免出现螺纹错扣的问题。

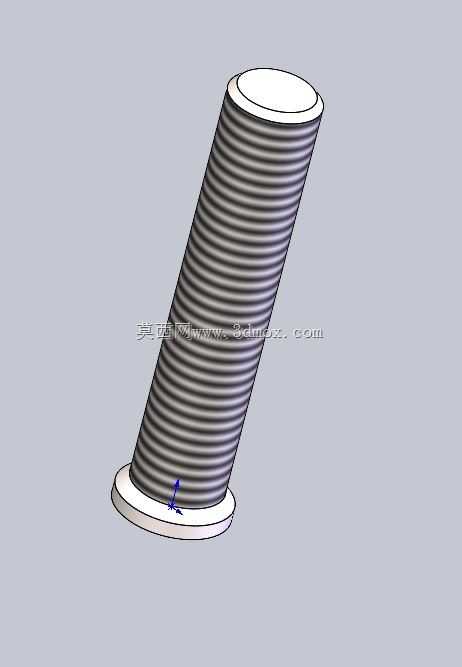

　　不同长度规格的螺柱，对应的安装场景有明确区分：10mm、12mm的短规格，主要用于薄钣金上固定线槽、接地片、小型标识牌这类载荷不大的零件，焊接后螺纹露出母材的长度刚好能匹配1-2个螺母加平垫弹垫的厚度，不会因为螺柱过长导致内部布线时刮伤导线绝缘层；40mm、45mm、50mm的长规格，主要用于固定变压器内部的绝缘隔板、线圈压紧架这类有一定厚度的零件，设计时要注意长径比的控制，M3规格的螺柱长度超过40mm时，要适当校核杆部的抗弯强度，避免装配时拧紧力矩过大导致螺柱弯曲变形。另外，所有规格的螺柱焊接端面都设计了均匀分布的小凸点，这是储能焊工艺必需的结构，焊接时凸点率先接触母材，大电流通过时凸点瞬间熔化形成熔池，冷却后就能实现螺柱与母材的冶金结合，凸点的高度和直径要严格匹配对应螺纹规格的焊接参数，凸点过大容易导致焊接飞溅多、熔深过深焊穿薄板，凸点过小则会出现焊接不牢、抗拉拔力不达标的问题。

　　从安装边界来看，设计选型时要注意螺柱焊接位置距离母材折弯边的最小距离，不能小于凸缘直径的1.5倍，否则焊接时焊枪的定位套会和折弯边干涉，无法保证螺柱与母材的垂直精度；相邻两个焊接螺柱的中心距也要留出足够的扳手操作空间，避免装配螺母时没有扳手放置的位置。另外，焊接面的母材表面不能有油漆、氧化皮、油污，否则会影响焊接导电效果，导致虚焊，这套螺柱的凸缘端面设计成平整结构，就是为了在焊接时能和母材表面充分贴合，保证电流均匀分布，减少虚焊的概率。

　　在结构验证环节，这类螺柱需要重点校核三个性能指标：一是焊接后的抗拉拔力，要达到对应螺纹规格最小破断拉力的70%以上，保证受拉时不会从焊接面脱落；二是抗扭强度，拧紧螺母时螺柱不能在焊接面出现转动；三是焊接后的螺纹通止规检测，要保证焊接过程中的热量不会导致螺纹部分变形，螺母能顺利拧到底。这套多配置的螺柱设计，把常用规格全部整合在一起，结构设计时可以直接根据安装厚度、载荷需求选型，不需要重复建模，能大幅提升结构设计的效率，同时所有尺寸严格遵循国际标准，不管是采购标准件还是外协定制加工，都不需要额外标注非标尺寸，能降低采购和加工的沟通成本。
