Soss208隐藏式十字暗装铰链结构

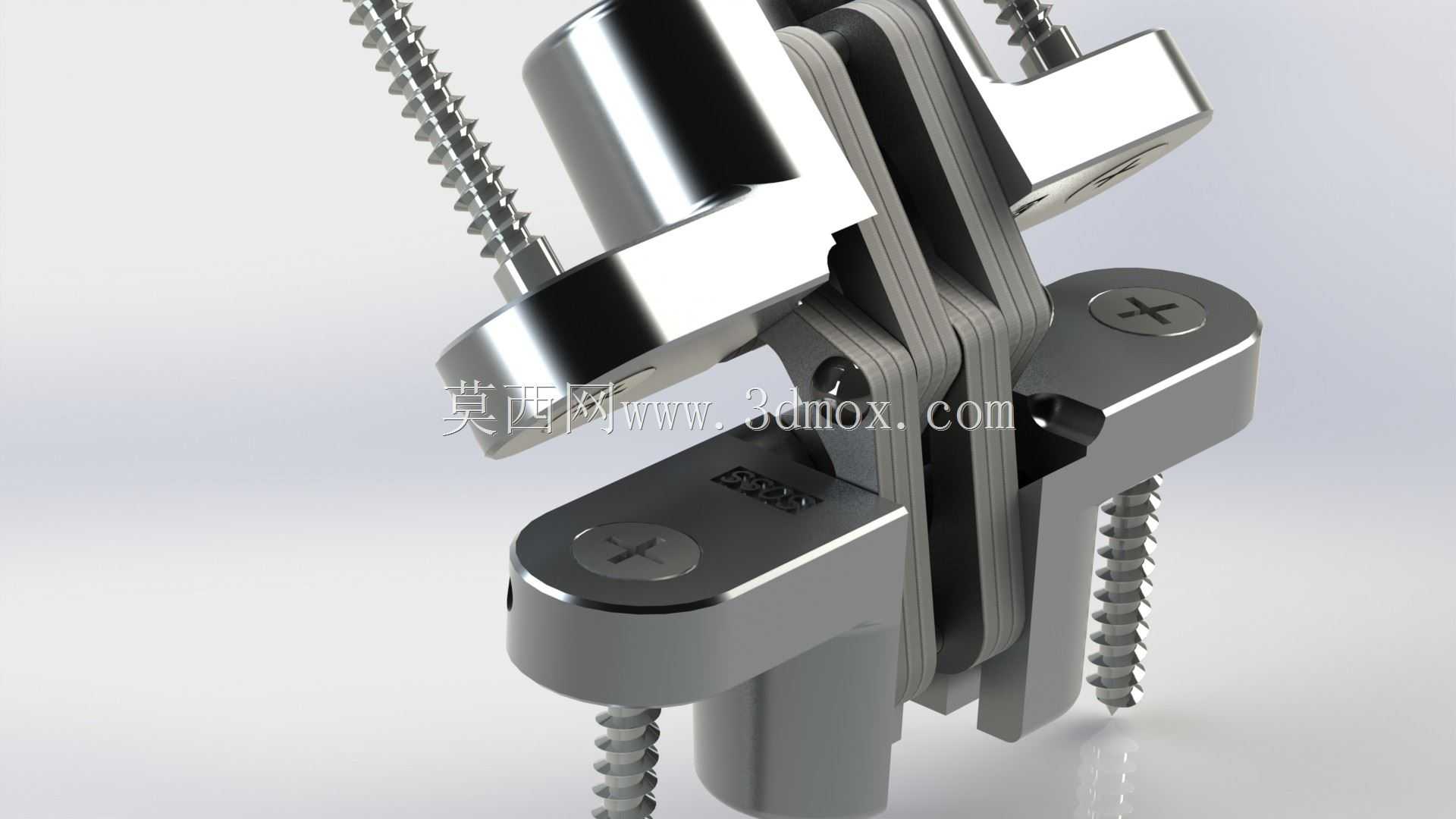

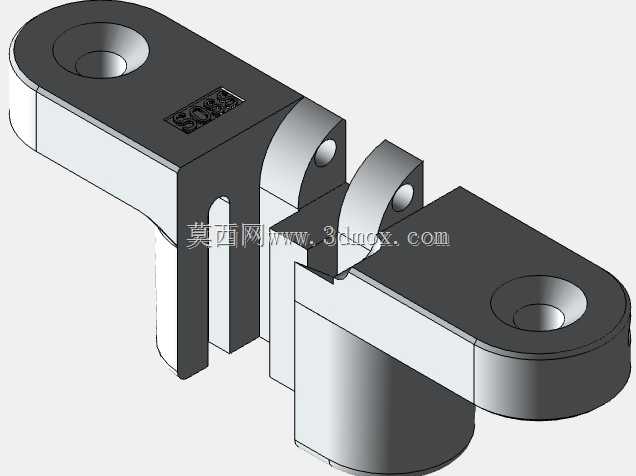

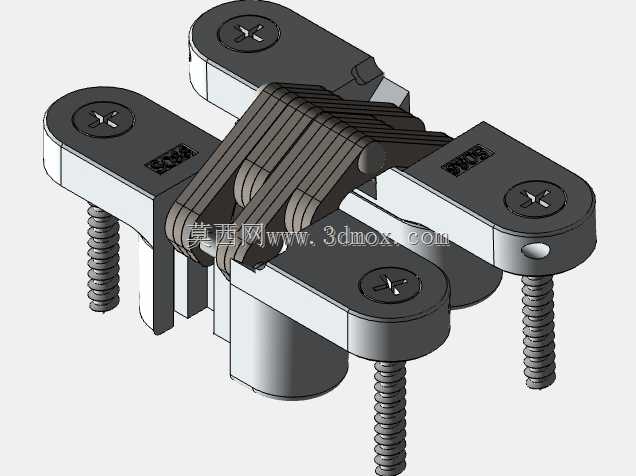

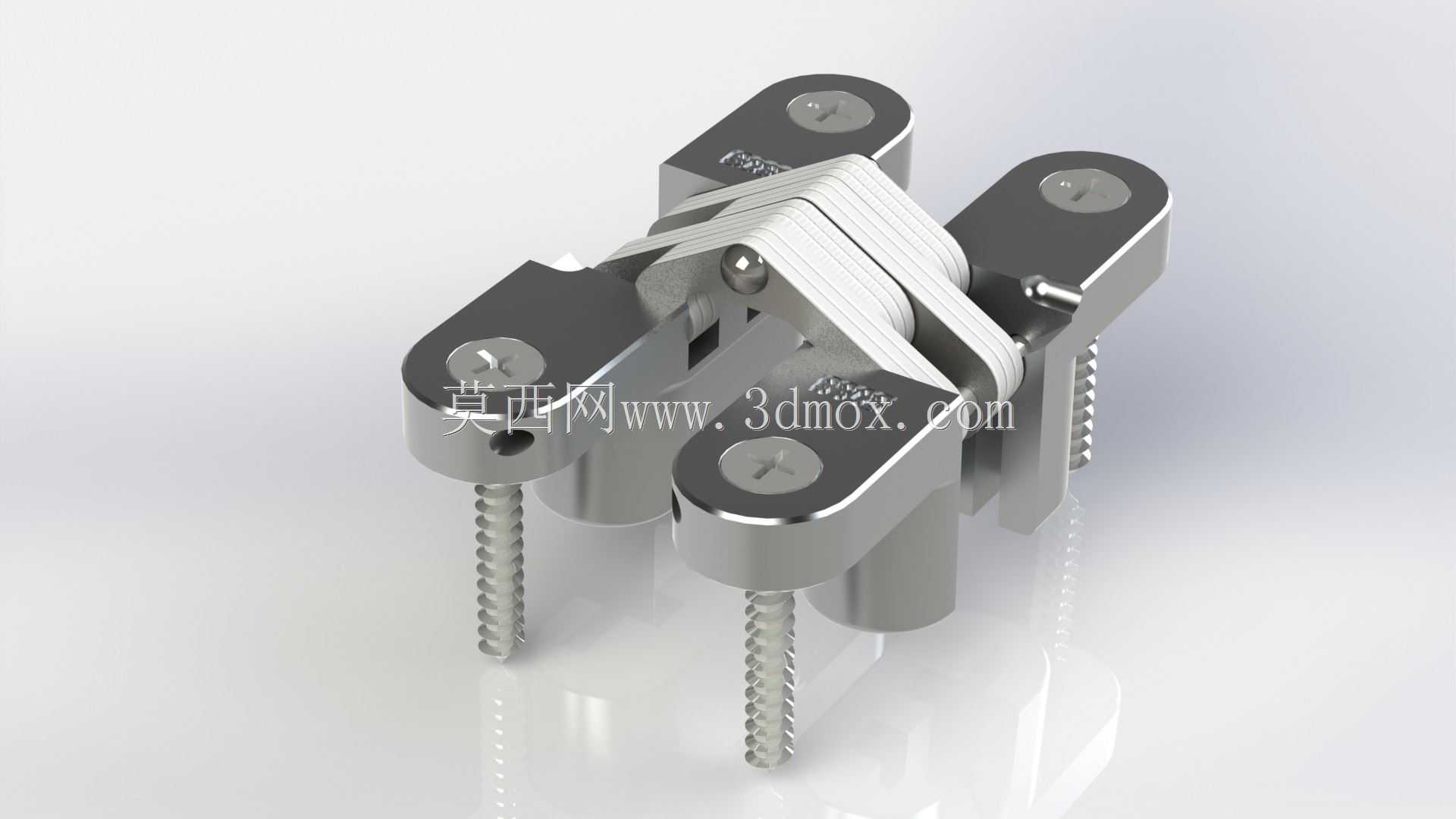

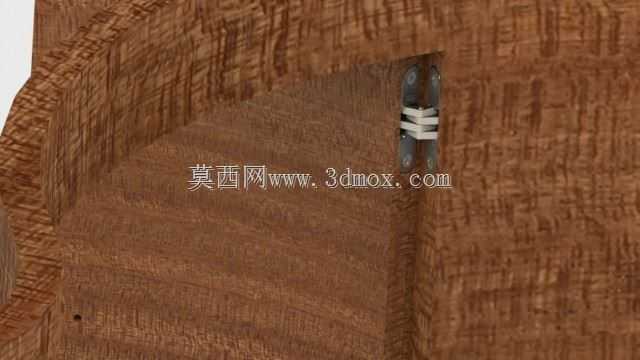

　　在高端定制家具、隐形门系统、精密柜体的结构设计场景中，外露式合页往往会破坏饰面的整体完整性，无法满足极简风格、无断点外观的设计需求，这款暗装式十字铰链正是针对这类场景开发的连接构件，能够在实现门扇与门框转动连接的同时，完全隐藏于板材接缝内部，关闭状态下外部无任何五金件外露，适配各类对外观完整性要求极高的安装场景。从实际使用功能来看，这款铰链可实现门扇最大180度的开合角度，转动过程中多片叠层的连接片沿中心销轴做同步圆弧运动，每片叠片的运动轨迹都经过精确计算，开合全程无卡顿、无干涉，不会对门扇边缘或门框内侧造成剐蹭，同时叠片式的结构设计能够将门扇承重均匀分散到每一片连接片上，相比单轴暗铰链拥有更高的承重上限，可适配实木门、金属框门、厚板材柜门等多种自重较大的门扇类型。从设计逻辑层面拆解，这款铰链采用对称式双固定座加中间多组叠层连动片的结构，两个固定座分别嵌入门扇与门框的预开孔槽内，固定座上预留的自攻螺丝安装孔位可直接与木质或复合板材锁紧，安装时无需额外定制复杂的连接构件，仅需按照安装边界尺寸在门扇与门框对应位置铣出匹配深度的嵌槽，将固定座完全嵌入槽内后锁紧螺丝即可完成安装，嵌槽的深度、长宽尺寸都经过标准化设定，可直接对接常规的木工开槽设备加工参数，现场安装容错率高。

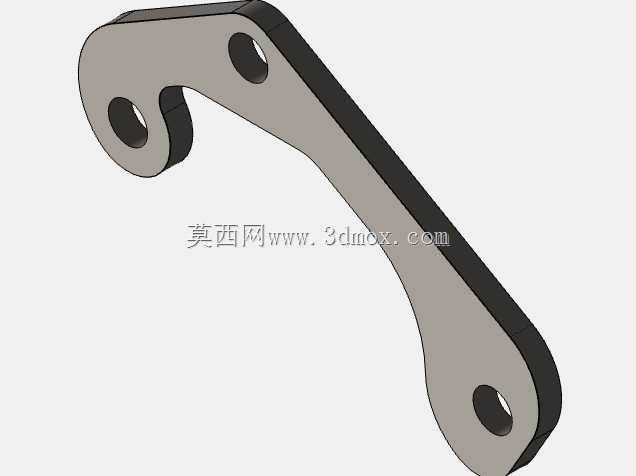

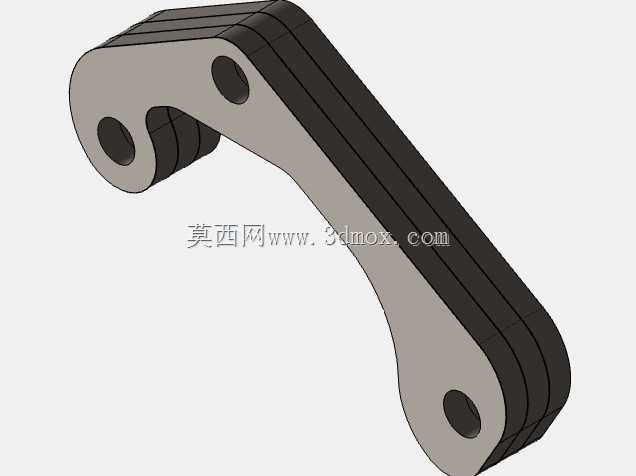

　　在安装边界的尺寸控制上，这款铰链的固定座厚度适配常规18mm以上厚度的板材，嵌槽深度无需穿透板材，不会破坏板材外侧的饰面完整性，两个固定座的中心距在门扇关闭状态下完全贴合板材接缝，门扇与门框之间的预留缝隙可控制在2mm以内，能够实现近乎无缝的闭合效果；中间的叠层连动片采用等厚的金属片叠加设计，每片连动片的转动销轴位置都经过运动仿真验证，开合过程中连动片不会超出固定座的外轮廓边界，因此嵌槽仅需匹配固定座的外形尺寸即可，无需为连动片预留额外的活动空间，进一步降低了开槽加工的复杂度。

　　在实际选型适配过程中，设计人员可直接调用该结构的三维模型进行运动干涉验证，将模型嵌入整体柜体或门系统的装配体中，模拟不同开合角度下铰链与周边结构的位置关系，提前确认开槽位置、门扇开合轨迹是否与内部层板、侧边装饰条产生冲突，同时可基于模型的安装孔位坐标直接生成加工定位图纸，指导现场或工厂的开槽、打孔工序，减少现场适配的试错成本。相比外露式合页，这款暗装铰链除了外观优势外，还具备更好的防磕碰性能，关闭状态下五金件完全隐藏于板材内部，不会因外部碰撞导致合页变形、漆面脱落，长期使用的稳定性更强；叠片式的连动结构在转动过程中阻尼均匀，不会出现松动或旷量，配合对应的阻尼配件还可实现门扇的缓开缓闭功能，进一步提升使用体验。

　　在结构细节处理上，固定座与连动片的连接销轴采用过盈配合设计，销轴两端与固定座铆接固定，连动片与销轴之间为间隙配合，配合间隙控制在合理范围内，既保证转动的顺滑度，又不会因间隙过大导致门扇出现下垂错位；固定座上的螺丝孔位做了沉头处理，螺丝锁紧后螺丝头完全沉入固定座表面以下，不会影响铰链嵌入嵌槽后的平整度，避免因螺丝凸起导致安装不到位、门扇闭合缝隙不均的问题。针对不同厚度的门扇，设计人员还可基于该基础结构调整固定座的长度、连动片的叠层数量，匹配不同的承重需求与安装空间，比如针对超薄门扇可缩减固定座的厚度与连动片数量，针对重型门可增加连动片厚度、加大固定座的尺寸与螺丝孔数量，提升整体连接强度。
