多腔体同轴孔金属安装基座结构设计

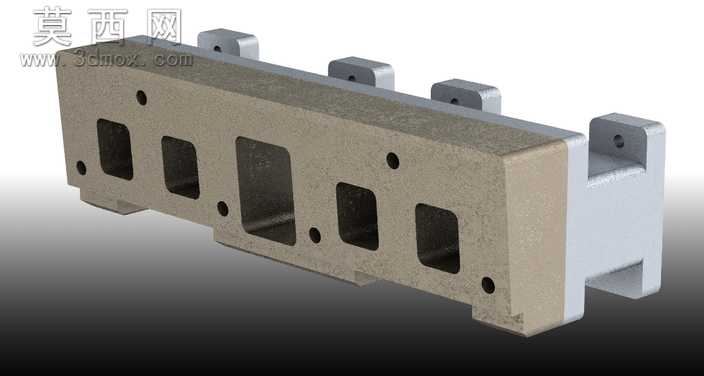

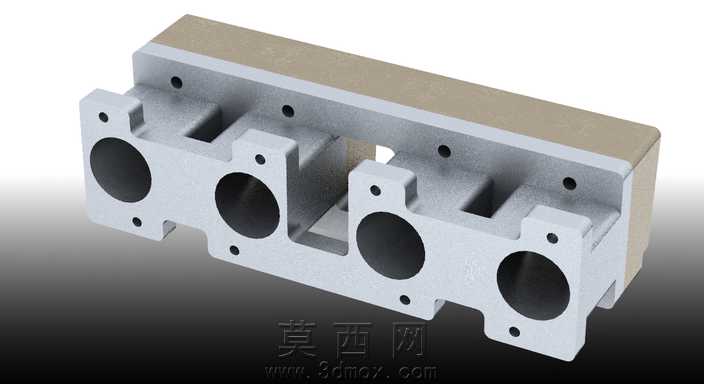

本作品为金属材质的多腔体安装基座三维建模设计，建模阶段首先基于功能需求梳理整体外形轮廓，以长方体为基础基体，通过拉伸凸台命令构建主体坯体，再结合拉伸切除、异形孔向导等命令完成各腔体、安装孔位的特征创建。建模过程中严格遵循对称设计原则，对三个同轴排布的圆形通孔进行同轴度约束，确保孔位中心处于同一条水平轴线上，同时对每个腔体周边的安装小孔进行线性阵列排布，保证各安装点位的位置精度符合装配要求。模型的边角位置全部添加了适配的圆角过渡特征，既避免机加工过程中出现应力集中的问题，也能去除锐边提升零件的使用安全性。渲染阶段采用金属磨砂铝合金材质，调整材质的粗糙度、反射率参数，还原金属机加工件的哑光金属质感，同时搭建柔和的影棚光照环境，通过主光源、补光源、轮廓光的搭配，清晰呈现零件的腔体深度、孔位结构与边角细节，避免阴影过暗遮挡结构特征。结构设计上，该基座采用一体化铣削成型的结构思路，三个独立的腔体之间设置加强筋结构提升整体刚性，底部预留定位槽位用于装配时的快速对位，侧面与顶面的不同孔径安装孔分别适配不同规格的紧固件，可同时满足多组同轴零部件的安装固定需求，整体结构紧凑，在保证结构强度的前提下尽可能去除多余材料，实现零件的轻量化设计。建模过程中对所有特征进行全参数化约束，方便后续根据实际装配需求调整孔位间距、腔体深度、整体外形尺寸等参数，适配不同的安装场景，模型的所有特征均符合常规数控铣削的加工工艺要求，不存在无法加工的倒扣、薄壁等不合理结构，可直接导出工程图用于实际生产加工。
