异形挂接式锁扣法兰支架结构设计

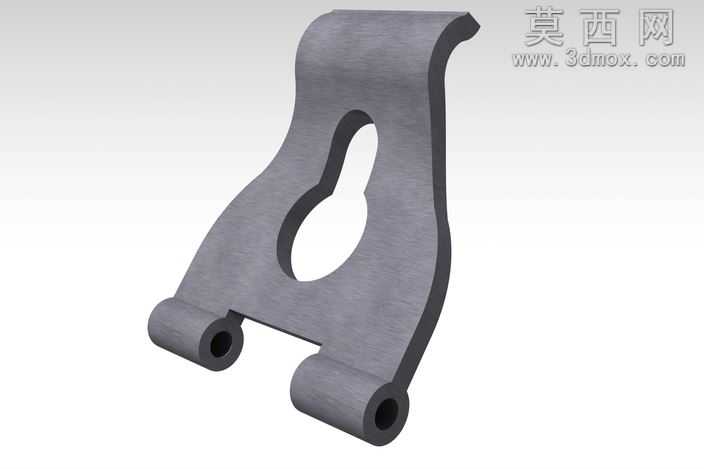

本模型为异形挂接式锁扣法兰支架，采用三维参数化建模方式完成全结构构建，建模过程中优先以实体拉伸、切除命令完成主体轮廓的搭建，针对曲面过渡区域采用放样、圆角命令做顺滑处理，避免结构出现应力集中的尖锐棱角，保障构件受力合理性。模型整体采用对称式异形轮廓设计，主体板件自上而下做收腰式曲线过渡，中部开设钥匙孔形挂接槽，槽体上部为窄缝导入段、下部为圆形限位段，可实现快速挂装与防脱限位的功能需求，无需额外紧固件即可完成初步定位安装。构件底部设置两个同轴的筒状铰接耳座，耳座中心开设贯通圆孔，用于配套销轴完成与其他构件的铰接连接，耳座与主体板件的衔接处做加厚过渡处理，提升铰接部位的结构强度，避免长期转动受力出现断裂变形。材质渲染阶段采用哑光金属质感的碳素钢材质，还原五金冲压构件的真实表面肌理，对边缘棱线做轻微倒角高光处理，模拟实际机加工后的边缘钝化效果，渲染视角选取45度斜侧视角，完整展现构件的正面轮廓、挂接槽结构与底部铰接耳座的形态，同时通过环境光遮蔽效果强化结构的层次感，清晰呈现各部位的厚度变化与衔接关系。设计过程中充分考量构件的实际使用场景，挂接槽的尺寸比例经过反复校核，既保证挂装时的导入顺畅度，又能在挂装完成后实现可靠限位，避免受外力拉扯出现脱开问题；底部铰接耳座的孔位同轴度严格控制在公差范围内，保障销轴安装后转动顺畅无卡滞，主体板件的厚度根据受力仿真结果做差异化设置，受力较大的耳座衔接区域适当加厚，非主要受力区域在保障结构强度的前提下做轻量化处理，兼顾结构强度与材料成本控制。整体结构无冗余设计，各功能区域划分清晰，既满足快速装拆的使用需求，又具备足够的结构可靠性，可直接用于五金连接件的结构参考、装配验证以及加工生产的前期方案校核。
