英伟达Jetson Nano嵌入式开发板结构设计

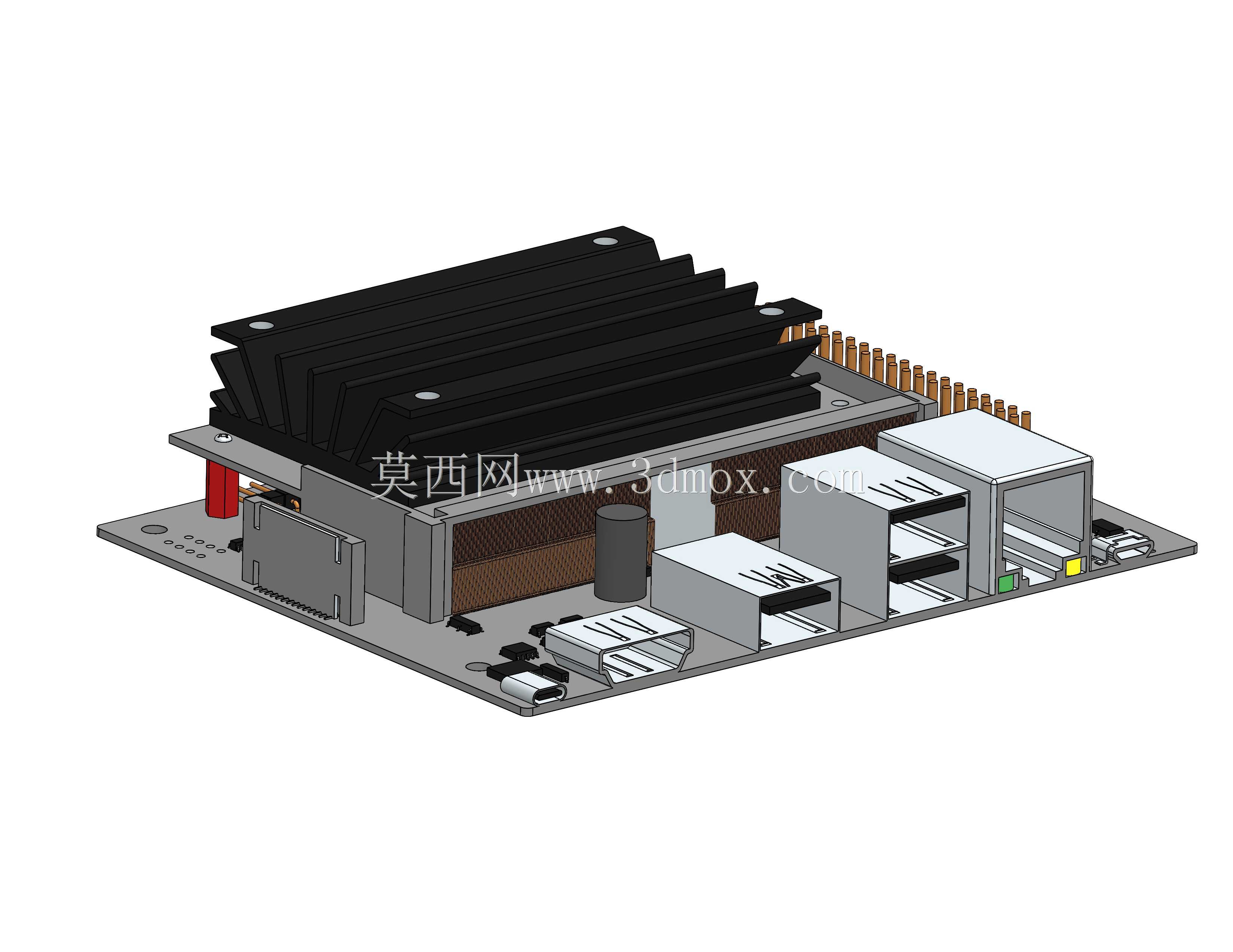

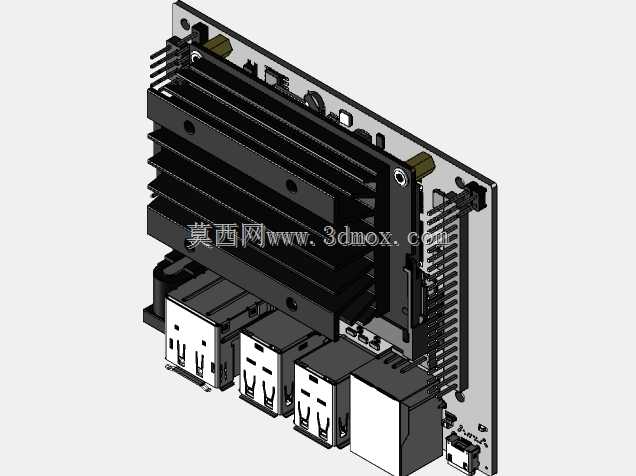

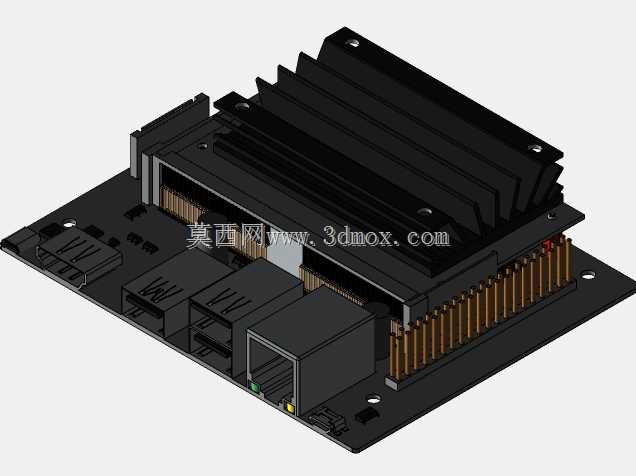

　　在边缘智能硬件的结构落地场景中，嵌入式计算板卡的结构合理性直接决定了整机部署的适配效率与长期运行稳定性，这款Jetson Nano开发板的三维结构设计，完全围绕嵌入式AI场景的实际部署需求展开，没有冗余的装饰性结构，每一处结构特征都对应实际使用中的功能诉求。从实际应用场景来看，这类板卡常被部署在智能视觉检测工位、小型服务机器人控制舱、户外边缘采集终端、教学实验实训台等空间紧凑的位置，因此结构设计首先要平衡核心算力模块的散热需求与安装空间的边界限制，板卡上方堆叠的铝挤型散热鳍片采用平行齿槽走向，鳍片高度控制在不超过板载最高接插件的范围内，既保证自然对流状态下的散热效率，又不会额外增加整机的垂直安装高度，避免在紧凑舱体内出现安装干涉。

　　板载接口的布局完全遵循工业现场的接线逻辑，以太网接口、USB接口、显示输出接口统一排布在板卡单侧边缘，接插件的外壳突出PCB板边的尺寸经过严格校核，当板卡通过四角的安装孔固定在设备舱内壁时，所有外接线缆的插拔操作都不会被舱体侧壁遮挡，也不会和周边的走线槽、固定压条产生空间冲突。存储模块的卡槽位置设计在板卡侧方的易操作区域，不需要拆解散热模组就可以完成存储介质的更换，适配现场运维时的快速调试需求。板载的排针引脚采用统一高度设计，排针根部做了限位凸台结构，既可以保证外接扩展模块插接时的对位精度，也能避免插接过程中应力过度集中导致的焊盘脱落问题。

　　电源输入接口的位置做了局部结构加强，接口周边的PCB区域预留了固定胶位，在有振动的工业部署场景下，可以通过打胶固定提升接口的抗振性能，避免长期振动导致的接口松脱。散热模组的固定采用四颗等距排布的螺丝，螺丝孔位对应PCB上的金属加固衬套，锁附扭矩的范围经过结构校核，既可以保证散热鳍片和核心计算芯片之间的导热介质紧密贴合，又不会因为锁附力过大导致PCB板产生弯曲形变。板卡四角的安装孔采用通用的M3螺丝规格，安装孔的中心距兼容市面上主流的嵌入式设备安装支架尺寸，不需要额外定制转接板就可以完成固定，安装孔周边预留了绝缘垫圈的放置槽位，避免金属固定螺丝和PCB表层线路接触造成短路风险。

　　板载的电容、电感等分立元件的高度全部低于散热鳍片的底部高度，在散热模组锁附到位后，不会出现元件被挤压的情况，同时元件之间的排布间距满足生产时的自动贴装工艺要求，波峰焊过程中不会出现元件连锡的问题。从结构建模的细节来看，所有接插件的拔插导向斜角、散热鳍片的拔模斜度、PCB板的边缘倒角都按照实际加工公差做了还原，在做整机虚拟装配时，可以直接调用这个模型完成干涉检查，不需要再对板卡模型做二次修正，能大幅缩短智能硬件整机的结构开发周期。在做设备选型适配时，通过这个三维模型可以直接核对板卡和设备舱内其他组件的空间位置关系，提前预判走线空间、散热风道的走向，避免打样后出现结构干涉需要反复修改模具的问题，对于做嵌入式AI设备开发的结构工程师来说，这种完全还原实际硬件尺寸的三维模型，能有效减少前期样机验证的次数，降低开发阶段的试错成本。
