3英寸全频HIFI扬声器结构设计

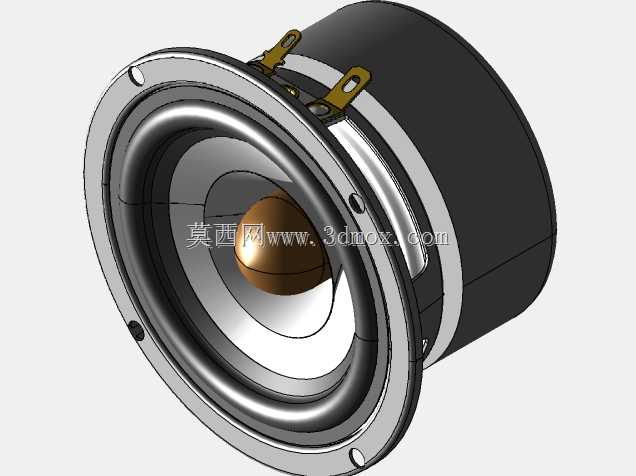

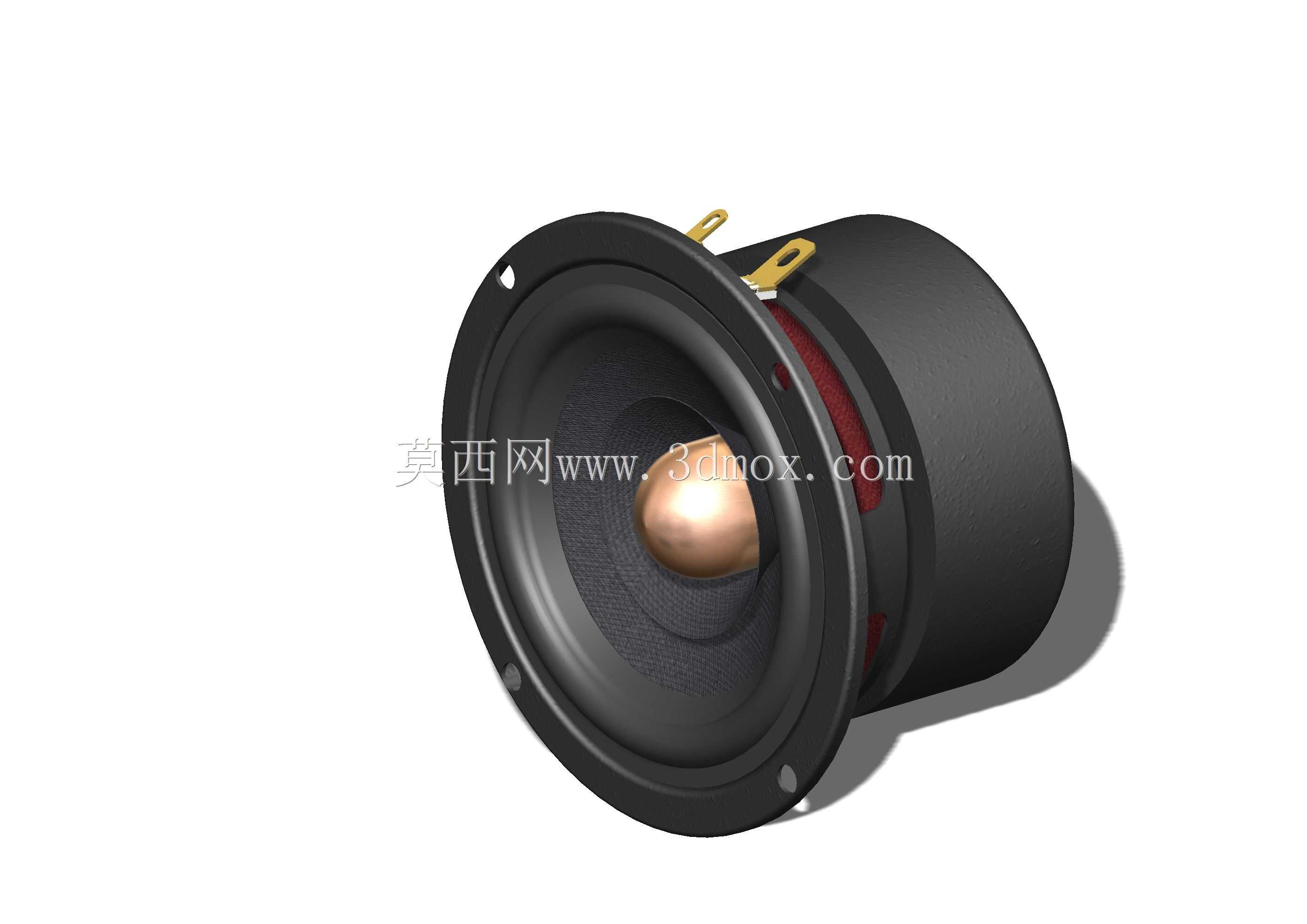

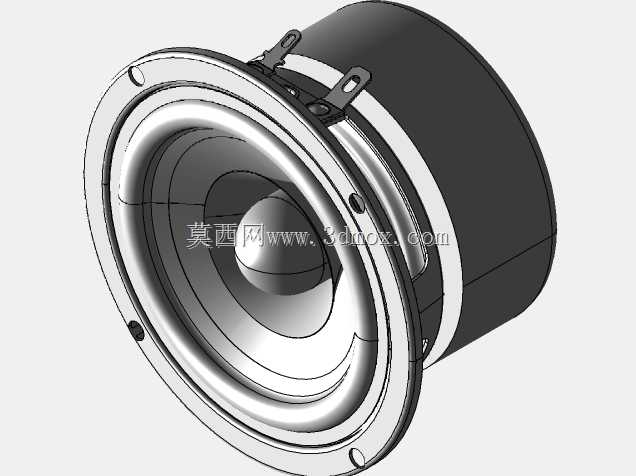

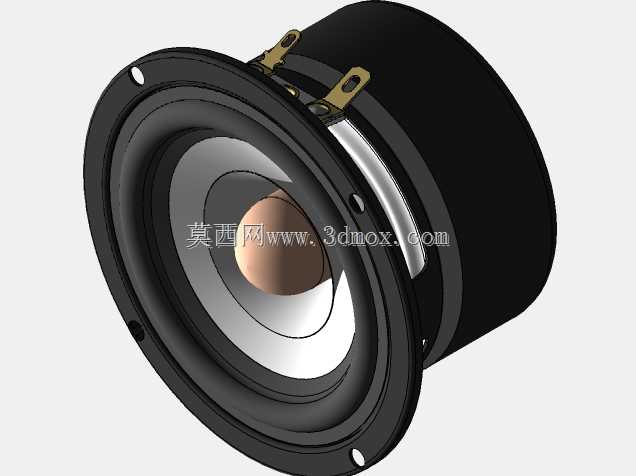

　　在桌面音频系统、小型DIY音箱、嵌入式背景音响等场景中，小尺寸全频扬声器的选型与结构适配一直是结构工程师需要重点考量的环节，本次呈现的3英寸全频扬声器结构，正是针对这类小空间声学应用场景完成的三维结构设计。从实际安装适配角度出发，该扬声器采用圆形安装法兰结构，法兰边缘预留对称分布的安装孔位，可适配常规3英寸扬声器的开孔尺寸，安装时无需额外修改箱体开孔，能够直接匹配市面多数小型密闭箱、倒相箱的安装边界，音圈直径设定为20.4mm，在小尺寸单元的磁路设计中，这个尺寸的音圈能够平衡驱动力与振动质量，避免大音圈带来的灵敏度损失，同时保证足够的散热面积，降低长时间工作下的音圈过热风险。

　　磁路部分采用常规外磁式结构，磁钢与T铁、华司的配合间隙经过公差校核，三维建模过程中对磁隙的同心度做了严格的装配约束，避免因磁路偏心导致的擦圈问题，弹波与折环的顺性参数匹配15W额定功率下的振动行程，谐振频率设定在80Hz，能够在无独立低音单元的小型箱体中实现足够的低频下潜，频率响应覆盖80Hz-20kHz全音频段，可省去分频器设计环节，降低小型音箱的电路复杂度与调试成本。

　　从结构设计思路来看，该单元的盆架采用一体化冲压结构建模，安装法兰与盆架主体的过渡处做了加强筋处理，避免安装锁紧时盆架变形影响振膜的振动同轴度，振膜采用复合纸盆搭配铜质防尘帽，防尘帽的凸起高度经过干涉校核，不会在最大振动行程下与前级障板发生碰撞，接线端子采用镀金插片式结构，建模时预留了常规2.8mm插片的装配空间，方便焊接与插装两种接线方式，适配不同生产场景的装配需求。重量控制在405g，在同功率等级的3英寸单元中属于常规重量区间，安装时对箱体面板的承重要求较低，适合薄型面板的嵌入式安装场景，比如桌面蓝牙音箱、车载改装小单元、壁挂式背景音响等场景都能适配。

　　灵敏度设定为87±3dB，对功放的推力要求较低，普通小功率数字功放即可驱动，不需要搭配大功率后级电路，非常适合紧凑型音频设备的选型参考。三维建模过程中，所有配合面都保留了合理的装配公差，比如磁钢与盆架的配合间隙、音圈与磁隙的同轴度公差、安装孔的位置度公差都按照实际生产的精度要求做了约束，模型可直接用于结构干涉检查、安装模拟、箱体配做等工程环节，也可作为同类小尺寸扬声器开发的结构参考，帮助工程师快速完成磁路、盆架、振动系统的匹配校核，减少前期结构设计的重复工作量。在实际应用中，这类全频单元因为省去了分频器的相位偏移问题，听感上的相位一致性更好，适合近场聆听的桌面场景，结构设计上的安装通用性也让它能够适配多种DIY音箱项目，不管是新手入门的音箱制作，还是成熟产品的结构迭代，都能通过这个三维模型快速完成安装匹配、空间校核等前期工作，避免实际打样时出现安装干涉、尺寸不匹配等问题。
