带安装支架卧式旋转电位计结构设计

　　日常做电子设备结构选型时，这类卧式安装的旋转电位计是模拟量调节回路里的常用元件，从消费类音频设备的音量调节，到工业控制板卡的参数微调，再到老式家电的功能档位切换，都能见到它的应用场景。不同于立式直插电位计的安装方向，这款卧式结构的电位计将调节轴与PCB板面平行布置，能大幅压缩设备面板到电路板的垂直安装空间，适合薄型壳体的电子设备内部布局。

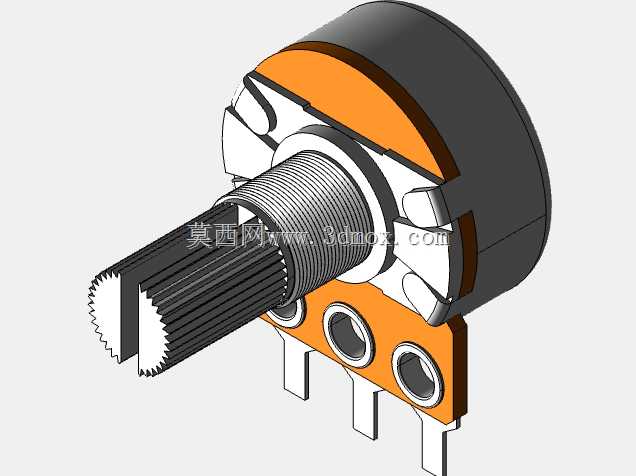

　　从结构设计逻辑来看，这款电位计采用分体式壳体拼接结构，黑色绝缘基座承担内部碳膜片、转动触点的承载功能，橙色的安装支架直接与基座嵌合为整体，省去了额外的固定压片零件，减少装配工序。调节轴采用带滚花的金属轴设计，滚花段一方面可以增大与旋钮的配合摩擦力，避免旋钮调节时打滑，另一方面轴端的开槽设计也支持一字螺丝刀直接调节，适配无旋钮的内部板卡微调场景。轴与基座之间设置有定位轴套，轴套外侧带螺纹与锁紧螺母，可将电位计直接固定在设备面板上，面板开孔仅需匹配轴套外径即可，安装时从面板外侧插入轴套，内侧旋紧锁紧螺母就能完成面板端固定，不需要额外的螺丝固定点位。

　　安装边界方面，这款电位计的三个直插引脚采用等间距布置，引脚间距匹配通用2.54mm网格的PCB焊盘，可直接适配常规洞洞板、量产PCB的直插焊接工艺，不需要定制特殊焊盘间距。橙色安装支架上预留的两个圆形安装孔，可在PCB焊接完成后额外穿入螺丝进行二次加固，避免设备受振动时引脚受力脱焊，适合车载设备、工业手持终端这类有振动工况的使用场景。支架的平面度在设计时做了贴合公差控制，安装后支架底面与PCB板面完全贴合，不会出现电位计歪斜导致的调节轴偏心问题。

　　功能特性上，这款电位计的转动角度匹配常规碳膜电位计的270度有效调节行程，转动阻尼均匀，无卡顿跳变问题，内部转动触点采用弹性金属片结构，与环形碳膜片保持恒定接触压力，调节过程中电阻值变化平滑，不会出现接触不良导致的信号跳变。壳体的绝缘材质满足常规电子设备的耐压要求，引脚与金属调节轴之间的绝缘间隙符合安规设计标准，不会出现调节时的漏电风险。不同于带内部密封结构的防水电位计，这款通用型电位计采用开放式壳体拼接缝隙，适合室内常规湿度环境下的设备使用，成本控制更优，适合大批量量产设备选用。

　　做三维建模时，这个结构需要重点关注几个配合公差：首先是调节轴与轴套的配合间隙，间隙过大会导致轴晃动，调节手感松散，间隙过小则会出现转动卡滞，需要根据选用的塑料材质收缩率预留合理的转动间隙；其次是安装支架的引脚开孔与基座引脚的位置度公差，若位置偏差过大，焊接时引脚会出现应力，长期使用后容易出现引脚断裂；另外调节轴的滚花尺寸需要匹配常用塑料旋钮的内孔尺寸，保证旋钮压入后有足够的抱紧力，不会因为长期转动出现松脱。实际选型时，可根据设备的调节力矩需求，调整内部阻尼脂的填充量，实现不同的转动手感，比如音频设备用的电位计需要偏轻柔的阻尼，工业设备用的电位计则需要稍大的阻尼，避免设备振动时参数自行偏移。
