110V/220V带齿轮箱交流感应减速电机

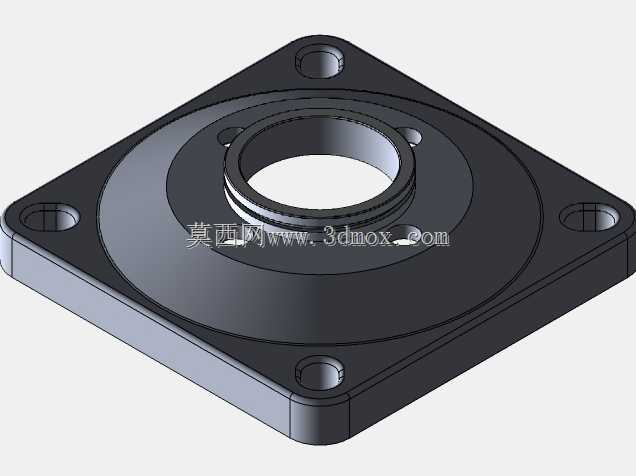

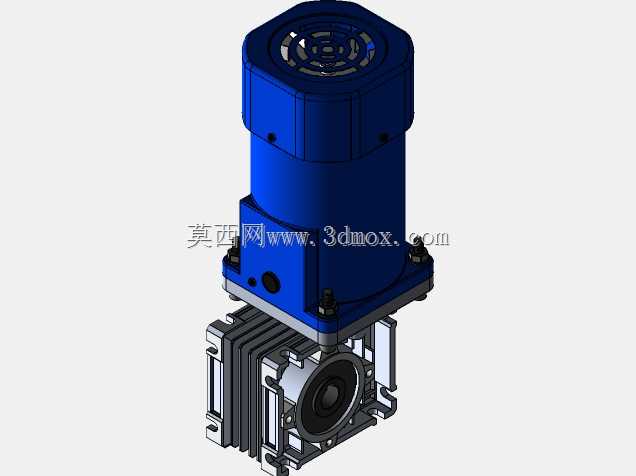

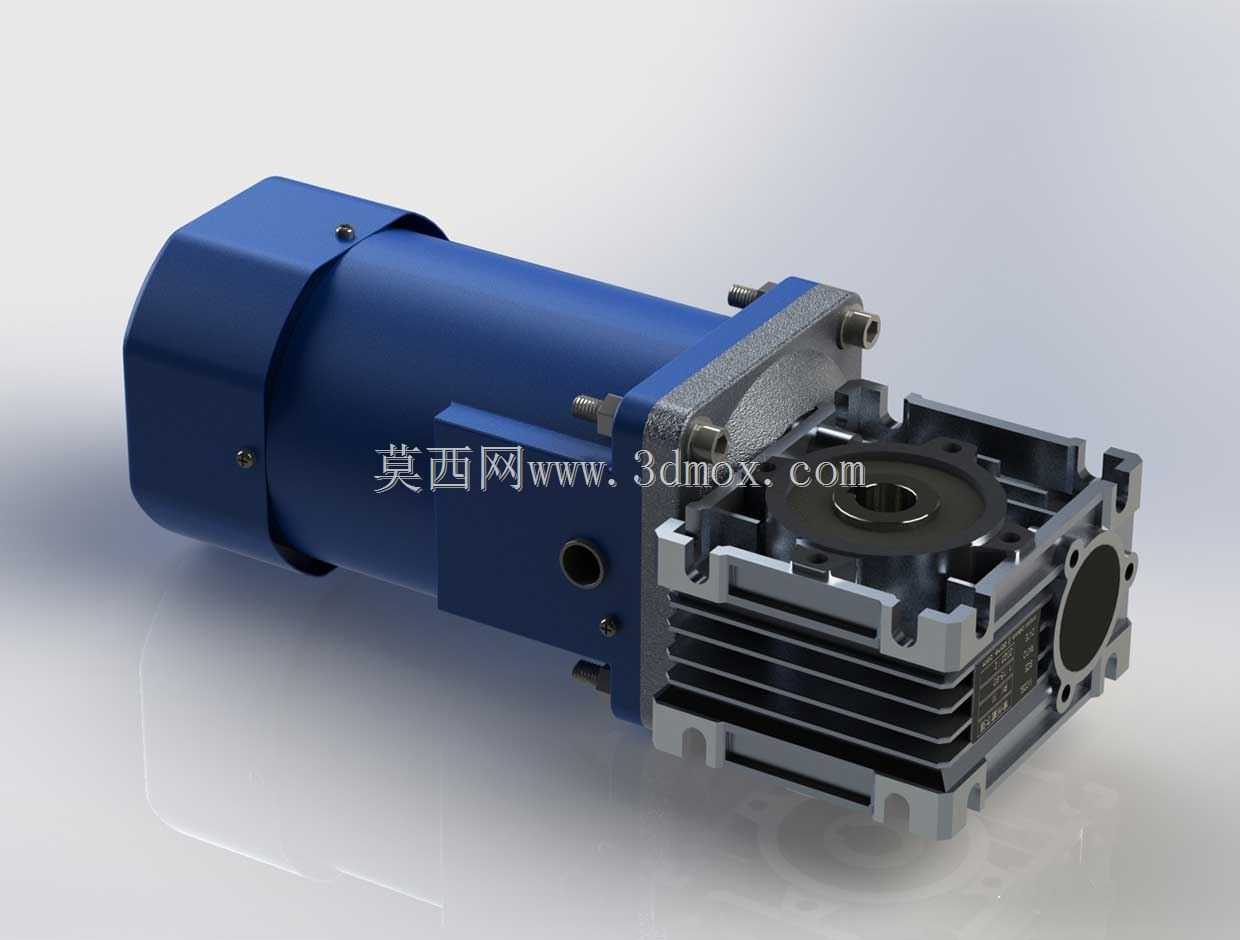

　　这款带齿轮箱的交流感应电机，在轻工输送、小型自动化专机、包装辅助设备这类对安装空间有严格限制、需要低转速大扭矩输出的场景里适配性极强，不少做小型设备改造的工程师在选型时，常会优先考虑这类集成式减速动力单元，不用额外单独匹配电机与减速箱的连接法兰、联轴器，能省掉不少传动对接的校核工作量。从结构设计来看，电机本体与蜗轮蜗杆减速箱采用一体化铸铝连接法兰对接，连接面做了止口定位设计，装配时不需要反复调整同轴度，止口的配合公差选的是H7/js6的过渡配合，既能保证装配时的定位精度，也能避免长期运行后连接位出现错位磨损。

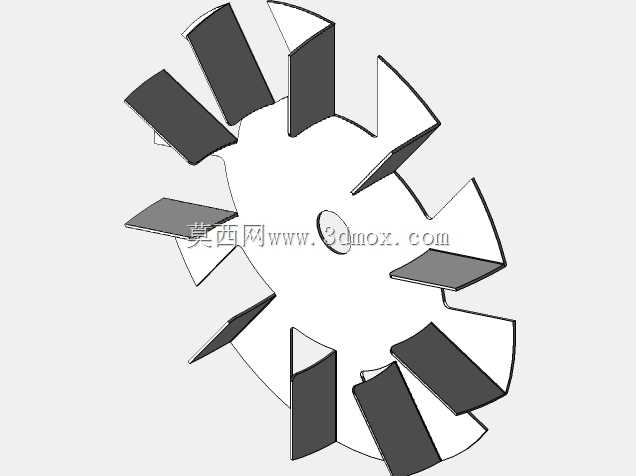

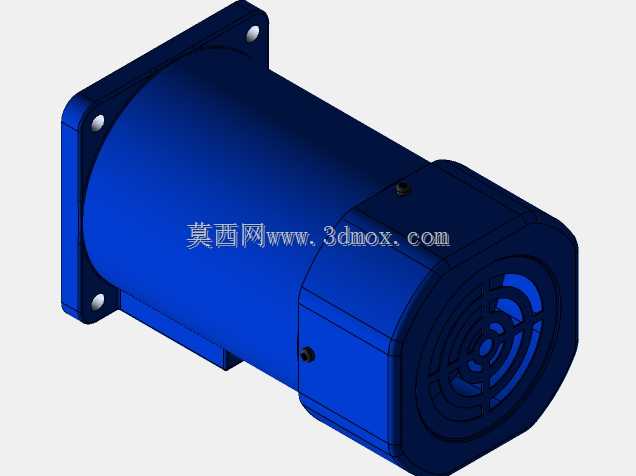

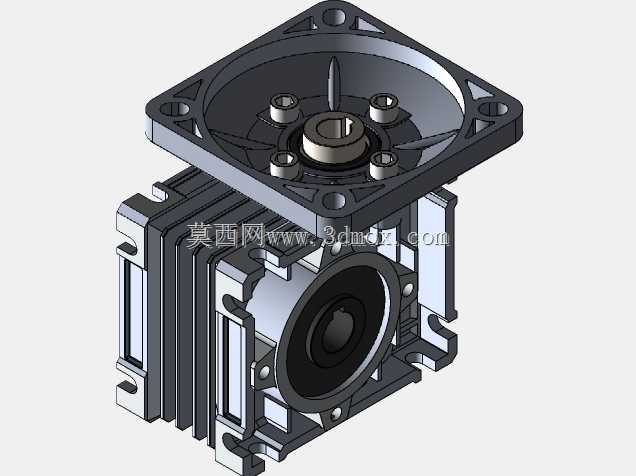

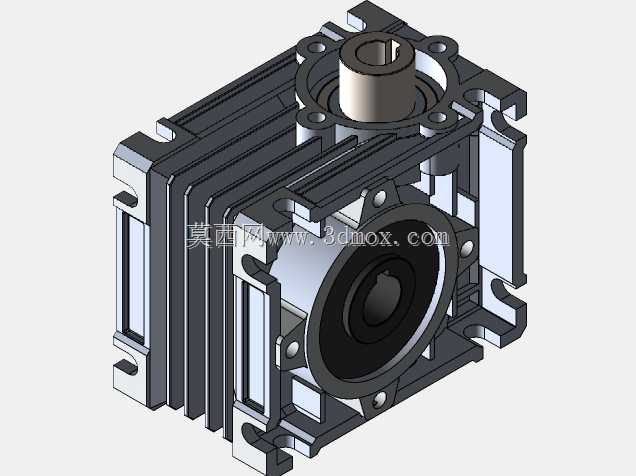

　　电机端的外壳采用蓝色喷塑铸铁端盖搭配拉伸钢质机筒，散热筋顺着电机轴向布置，和减速箱端的横向散热筋形成互补的散热风道，即使在连续8小时额定负载运行的工况下，机壳表面温度也能控制在绝缘等级允许的范围内，不会出现过热退磁或者绕组老化加速的问题。减速箱部分采用的是蜗轮蜗杆传动结构，输出轴为空心轴设计，可直接穿过设备的从动轴做键连接固定，也可搭配输出法兰做端面安装，安装孔位的中心距、输出轴的轴径公差都严格遵循通用小型减速电机的安装规范，能直接替换市面上同功率同减速比的同类产品，不需要改动设备的原有安装机架。在实际功能层面，这款电机支持110V与220V双电压接入，绕组接线端预留了电压切换接线端子，只需要按照接线盒内的标识调整接线片的连接位置，就能适配不同的供电场景，对于出口设备或者车间供电电压不稳定的工况来说，这种双电压设计能大幅降低现场接线的适配难度。齿轮箱内部的蜗轮采用锡青铜材质，蜗杆为表面渗碳淬火的合金钢材质，齿面经过精磨处理，传动时的啮合间隙控制在0.1度以内，反向自锁性能可靠，在提升类、倾斜输送类的工况下，断电后不会出现负载溜车的问题，能省掉额外的制动单元配置。

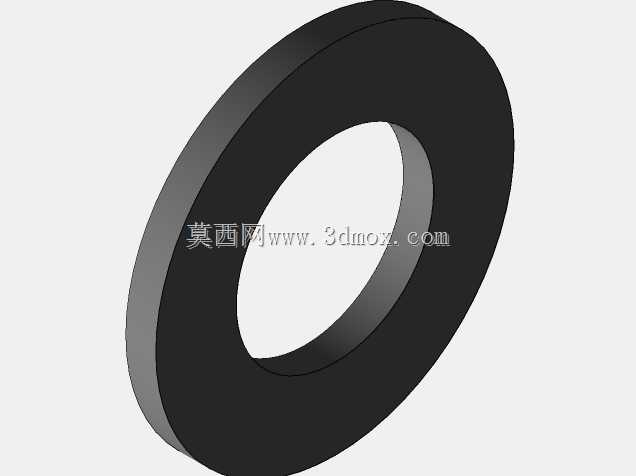

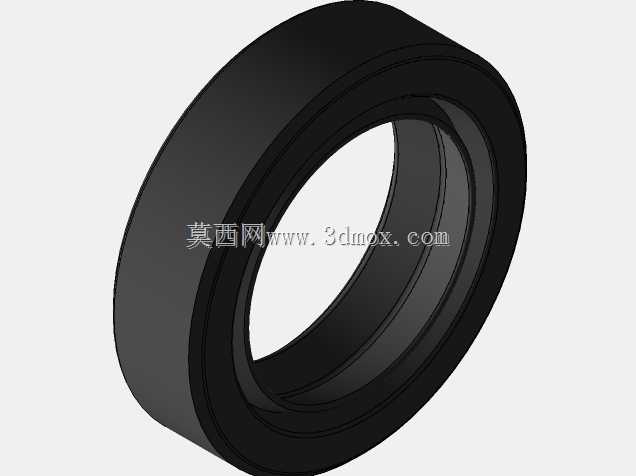

　　从安装边界尺寸来看，电机本体的外径、减速箱的安装法兰边长、输出轴的中心高都做了标准化设计，电机尾部的风罩直径不超过机筒外径，接线盒布置在电机侧方45度位置，不会占用轴向的安装空间，在设备内部布局时，不需要为接线盒预留额外的侧向操作空间，接线完成后可直接将电机推入安装位固定。设计过程中，针对这类小型减速电机常见的漏油问题，输出轴端采用了双唇口骨架油封搭配回油槽的结构，箱体内的润滑油在甩到内壁后会顺着回油槽流回油池，不会长期积压在油封位置造成渗漏，连接法兰的密封面采用耐油橡胶垫密封，螺栓的预紧力按照对角线顺序均匀施加，避免密封面受力不均出现缝隙。

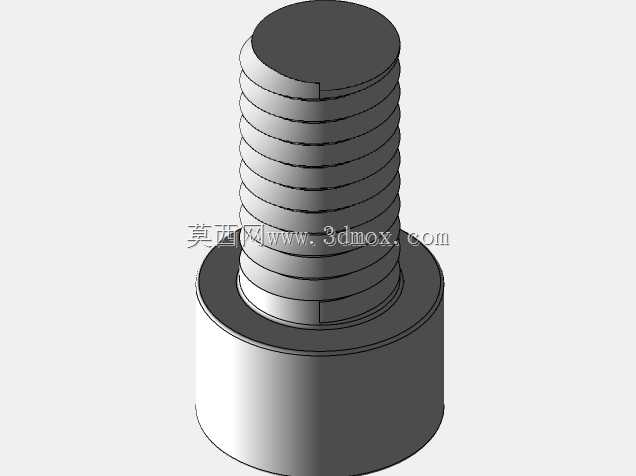

　　在选型匹配时，需要注意设备的实际运行负载扭矩不能超过电机额定输出扭矩的80%，尤其是频繁正反转的工况下，要预留足够的扭矩余量，避免蜗轮齿面出现过载崩齿的问题；齿轮箱的润滑脂选用锂基脂时，注脂量不能超过箱体内部容积的三分之二，过多的润滑脂会造成箱体内压力升高，反而会加剧油封位置的渗漏风险。这款集成式减速电机的输出转速覆盖了常用的低速区间，不同减速比的型号可对应不同的输出转速，从每分钟几转到上百转的区间都有对应规格，能满足大部分小型自动化设备的动力输出需求，不需要额外加装变速机构。在三维建模过程中，所有的安装孔位、配合止口、轴径尺寸都按照实物的实际测绘尺寸绘制，连接螺栓的规格、出线口的螺纹尺寸都做了准确还原，在做设备整体装配干涉检查时，可直接调用该模型进行布局，不需要再对安装尺寸做二次校核，能大幅缩短设备设计阶段的选型建模周期。
