拉杆式液压油缸执行元件三维设计

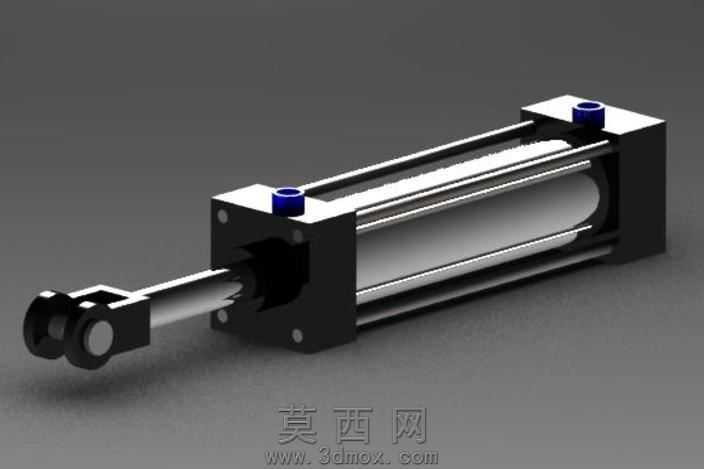

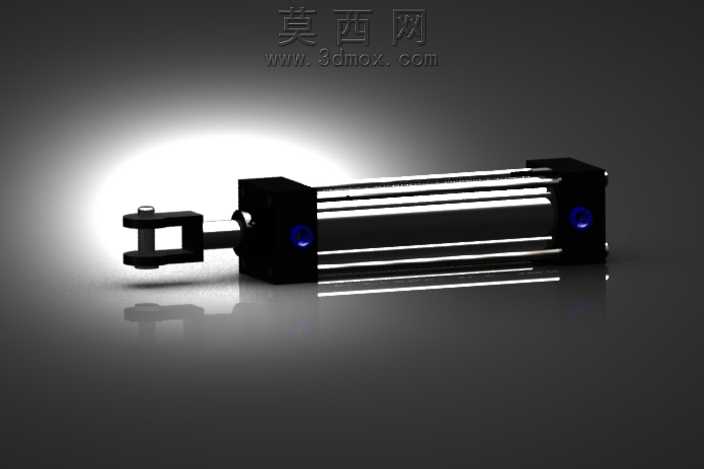

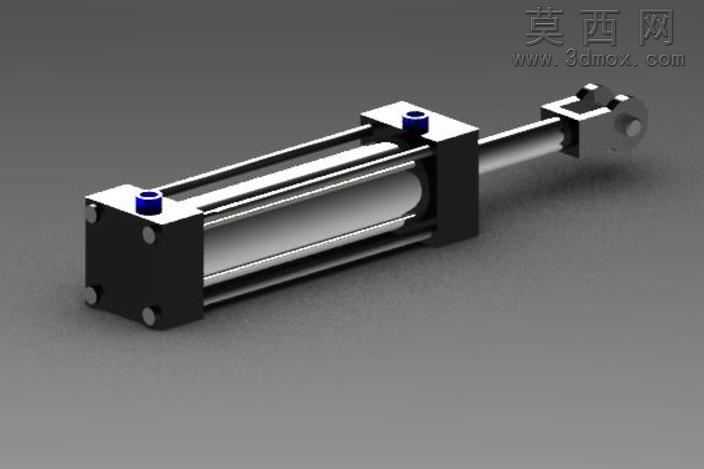

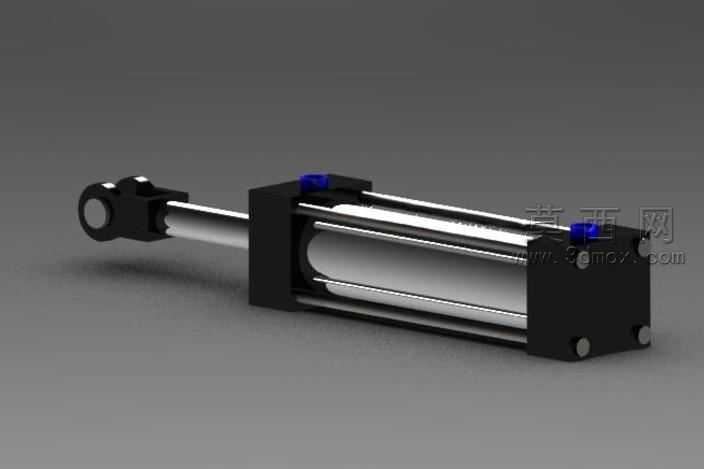

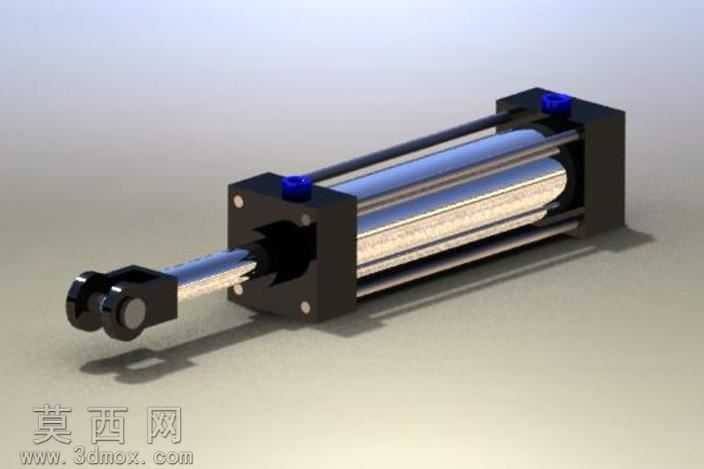

本作品为拉杆式液压执行元件的三维参数化建模成果，建模阶段严格遵循液压元件的通用设计规范，先以基准轴、基准面搭建核心装配定位体系，依次完成缸筒、前后端盖、活塞杆、耳环铰接端、拉杆紧固件、油口接头的独立零件建模。缸筒部分采用薄壁圆筒特征建模，还原内壁高精度配合面的尺寸公差要求，外壁做光滑过渡处理，避免应力集中结构；前后端盖通过螺栓孔阵列、密封槽切除特征完成细节构建，精准还原端盖与缸筒的止口配合结构，保证装配同轴度；活塞杆部分区分杆体镀铬工作面与端部连接结构，铰接耳环处还原销轴配合孔与润滑槽结构，还原实际使用中的铰接转动需求；四根拉杆沿缸筒周向均匀分布，通过两端螺纹特征与端盖锁紧，还原拉杆式油缸的典型紧固结构；顶部两个油口接头做外螺纹与内通径的细节建模，区分进油口与回油口的结构特征。材质渲染阶段，缸筒与端盖部分赋予哑光黑色金属漆材质，模拟工业油缸的喷塑表面质感，活塞杆部分赋予高抛光镀铬金属材质，还原亮面金属的反光特性，拉杆部分赋予镀锌银白金属材质，油口接头赋予深蓝色工程塑料封盖材质，铰接耳环部分做发黑处理的金属质感，不同材质的粗糙度、反光度参数经过反复调试，让渲染效果贴近真实工业元件的视觉表现。结构设计上充分考虑重型工况的使用需求，缸筒壁厚、活塞杆直径、拉杆直径均按照中高压液压系统的受力要求做参数匹配，端部铰接结构适配工程机械、注塑设备的安装场景，整体装配无干涉，各运动部件的行程范围符合液压油缸的工作逻辑，可直接用于液压系统的装配模拟、工况演示以及后续的工程出图工作。
