立式空气缓冲罐带爬梯护笼结构设计

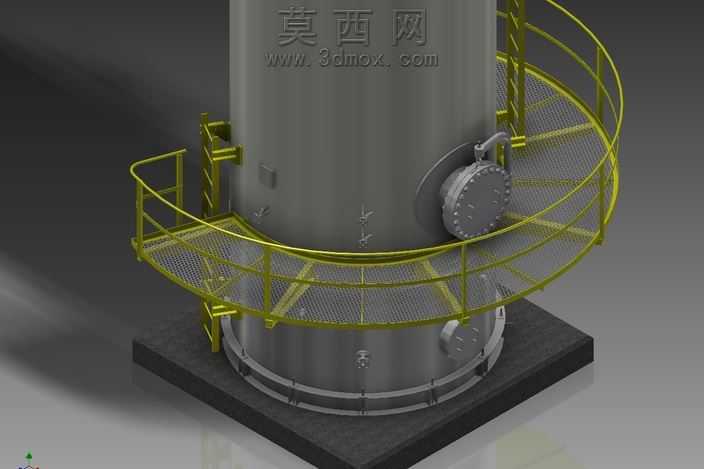

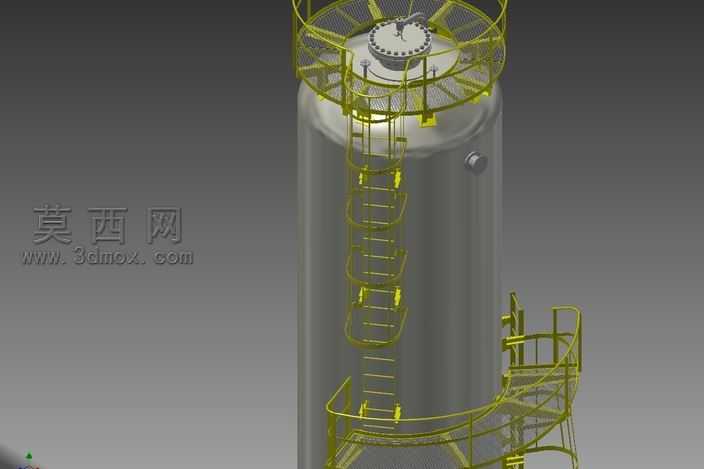

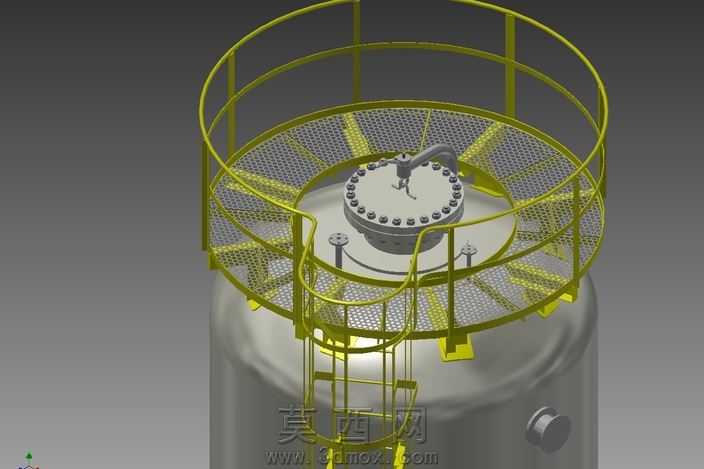

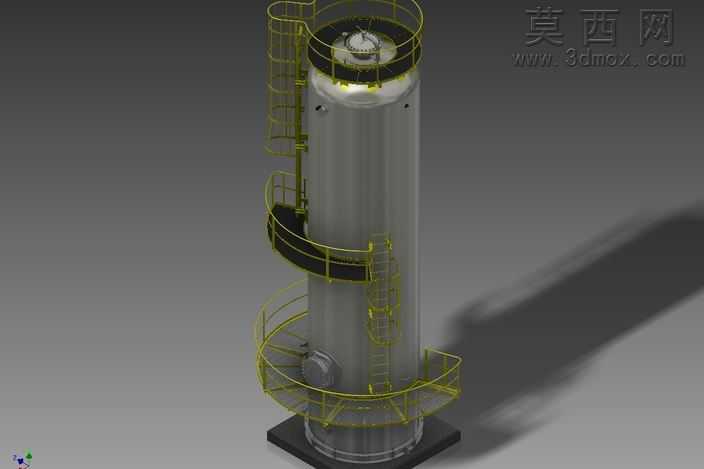

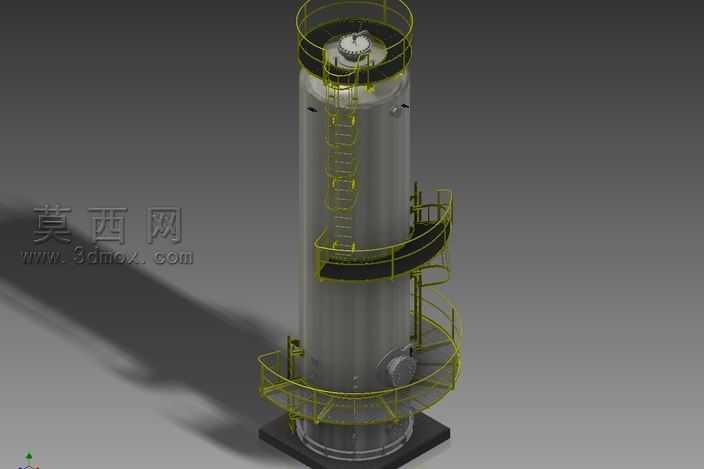

本作品为立式空气缓冲罐三维建模设计，整体采用立式圆柱罐体搭配上下椭圆封头的经典压力容器结构，建模过程严格遵循承压设备的常规设计比例，先通过旋转特征生成罐体主体的基础曲面，再对罐体壁厚做实体化偏移处理，保证罐体承压结构的合理性。罐体顶部设置圆形检修人孔，人孔周边配套环绕式安全操作平台，平台采用镂空格栅结构建模，既还原了实体设备的防滑减重特性，也通过材质渲染区分了平台与罐体的材质差异，平台边缘设置全高度安全护笼，护笼采用等距环形筋条搭配竖向支撑的结构，每一处连接节点都做了圆角过渡处理，还原真实焊接结构的工艺特征。罐体侧面设置直段爬梯连通地面操作区与顶部平台，爬梯踏步做等距阵列排布，爬梯外侧全程设置安全护笼，爬梯与罐体之间通过多组固定支撑件连接，支撑件与罐壁的连接位置做了贴合罐壁弧度的曲面适配，保证安装结构的贴合度。罐体下部设置螺旋式过渡爬梯连通侧面操作平台，该平台同样配备安全护栏，平台旁预留仪表安装接口与介质进出管口，管口位置做了法兰凸台结构建模，还原真实设备的管路连接结构。材质渲染方面，罐体主体采用哑光银灰色金属材质，模拟碳钢罐体的基础质感，爬梯、护栏、护笼等附属结构采用亮黄色安全警示色金属漆材质，通过材质粗糙度、反光度的参数调整，区分不同部件的材质属性，让整体模型的视觉层次更清晰。建模过程中对所有结构的比例做了反复校准，保证爬梯踏步间距、护笼安全间隙、平台宽度都符合常规工业设备的安全设计规范，罐体上的管口、人孔、支撑结构的位置排布也充分考虑了实际使用中的操作便利性，整体模型结构完整，细节还原度高，可用于工业设备展示、管路系统配套设计参考等场景。
