本田GLX50摩托车配套金属车架结构设计

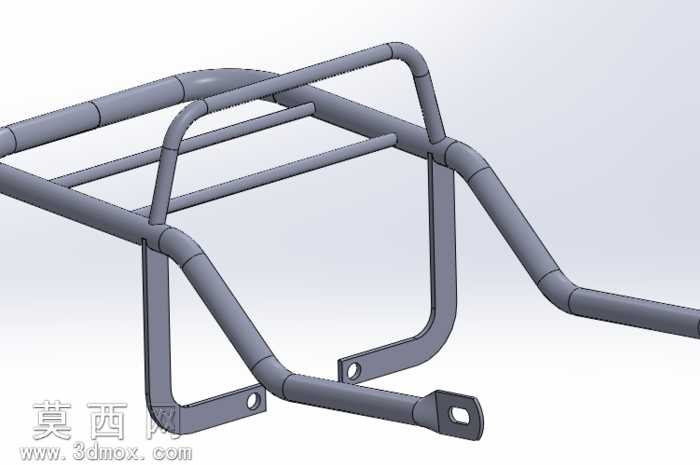

本作品为适配本田GLX50车型的承载式金属车架三维设计，建模阶段以实车测绘的尺寸参数为基准，采用SolidWorks完成全参数化建模，全程遵循摩托车车架的力学设计规范，兼顾结构强度与轻量化需求。建模过程中首先搭建车架的主基准坐标系，以车头安装位、发动机挂载点、后摇臂连接位为核心定位基准，逐段绘制弯管构件的三维路径，通过扫描特征生成各段管材的基础实体，针对管材弯折处的圆弧过渡做了曲率连续处理，避免弯折位置出现应力集中的结构缺陷。各段管材的连接位置采用相贯线精准裁切，保证管材拼接处完全贴合，还原真实焊接工艺的拼接形态，挂载支架部分采用拉伸加切除的特征完成建模，安装孔位的孔径、孔距严格匹配实车装配标准，预留的安装平面做了平面度约束，确保后续装配时各部件能够精准对位。材质配置阶段为车架主体赋予哑光深灰金属材质，还原冷轧钢管经表面喷塑处理的真实质感，调整材质的粗糙度、金属度参数，让渲染后的构件呈现出细腻的金属哑光效果，安装孔的内壁做了轻微的倒角处理，还原机加工孔位的工艺细节，支架的安装平面做了平整度的细节表现，贴合真实冲压支架的成型特征。结构设计上采用了双下管环抱式主框架结构，主受力管材采用大直径厚壁钢管，从车头转向位置延伸至后摇臂安装座，形成连续的受力传导路径，上部的副车架管材采用稍小直径的规格，用于承接座椅、尾部覆盖件的安装载荷，两侧的挂载支架采用折弯成型的板材结构，通过焊接与主框架连接，用于固定发动机侧盖、车身覆盖件等附属部件，整体结构经过静态受力的初步校核，在常规承载工况下各部位的应力分布均匀，无明显的应力集中区域，能够满足日常使用的强度需求。渲染阶段采用柔和的工作室光源，从多个角度打光凸显车架的管材轮廓与结构层次，背景采用浅灰白色纯色背景，避免多余元素干扰结构展示，渲染输出的效果图清晰呈现了车架的整体形态、各段管材的连接关系以及各个安装点位的位置分布，能够直观展现该车架的设计细节与结构特征，可用于静态结构分析、改装方案验证、装配模拟等相关场景。
