混凝土适配用磁吸式安装固定磁块组件

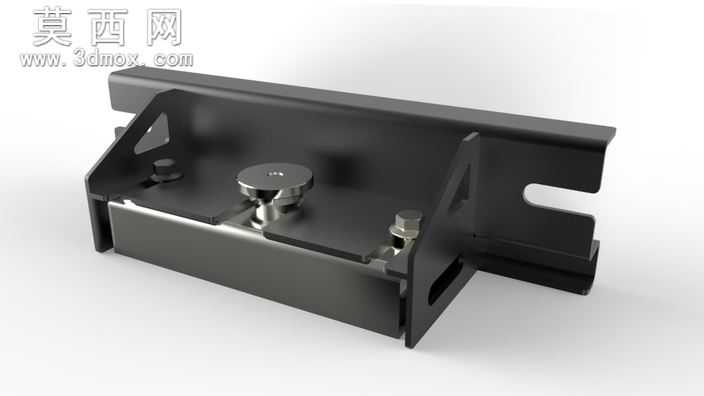

本模型采用SolidWorks进行全参数化三维建模，整体结构围绕混凝土施工场景下的快速磁吸固定需求展开设计，建模过程中严格遵循机械加工的公差规范，对每一处钣金折弯、螺栓装配、磁吸元件安装位都进行了精准的尺寸约束，确保模型可直接导出用于生产加工的工程图纸。渲染阶段采用金属哑光材质模拟主体钣金支架的表面处理效果，对磁吸核心部件采用高反光金属材质突出其精密加工属性，通过环境光遮蔽效果强化结构的层次感，清晰展现各部件之间的装配关系。结构设计上，主体采用折弯钣金作为承载框架，侧边开设标准安装槽位用于适配不同规格的导轨安装需求，框架内部预留磁吸元件的精准安装腔，搭配压紧螺栓实现磁吸模块的可更换调节，顶部设置定位凸台用于对接待固定的工装部件，两侧的加强折弯结构有效提升整体框架的抗形变能力，避免在混凝土施工的强震动环境下出现结构松动。设计思路围绕混凝土施工场景中频繁拆装固定件的痛点，采用磁吸式固定方案替代传统的螺栓打孔固定，无需在施工基面进行钻孔作业即可实现快速装拆，同时预留的调节螺栓可根据实际使用场景调整磁吸力的作用间隙，适配不同厚度的安装基面，整体结构兼顾了安装便捷性与结构稳定性，所有标准件均采用通用规格，降低后期维护更换的成本，模型完成装配校验后无干涉问题，各活动部件的运动行程符合实际使用需求，可直接用于虚拟装配验证、施工方案模拟以及生产加工指导。
