M24规格吊环螺栓连接构件三维设计

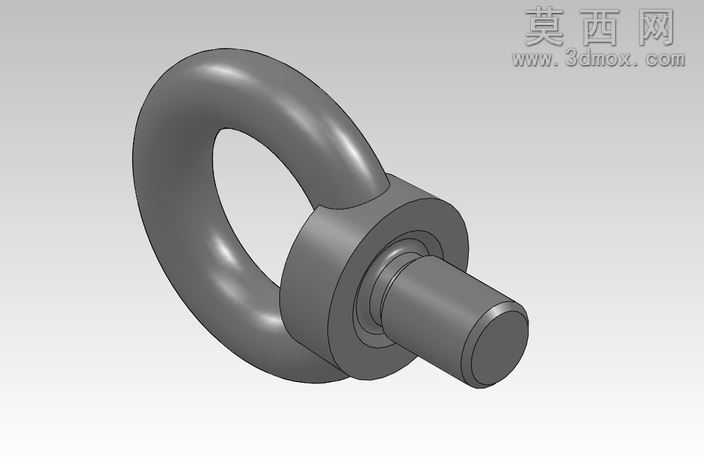

本作品为M24规格吊环式连接构件的三维设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先通过旋转凸台特征生成外螺纹螺杆的基体结构，针对螺纹部分采用装饰螺纹线搭配简化牙型轮廓的方式，既保证模型轻量化便于装配调用，又清晰标识出M24的螺纹规格属性，螺杆根部设计有轴肩定位结构，用于装配时的轴向限位，避免安装过位影响连接强度。吊环部分采用扫描特征完成环形结构建模，扫描路径为平滑过渡的整圆轮廓，扫描截面为正圆形截面，在吊环与下方连接座的衔接处做了大圆角过渡处理，消除应力集中隐患，符合起重类五金件的结构力学设计要求。中间的连接座采用阶梯轴式结构，分别与吊环内孔、螺杆轴段做同轴配合，内部预留有转动间隙，可实现吊环绕螺杆轴线的小角度灵活转动，适配不同起吊角度的受力需求。材质渲染阶段，整体构件赋予合金钢金属材质，添加了细微的磨砂质感纹理，模拟实际五金件经调质处理后的哑光金属表面效果，通过环境光遮蔽效果突出各部件衔接处的结构层次，渲染视角采用斜45度等轴测视角，可同时完整展示吊环环形轮廓、连接座阶梯结构、螺杆柱体形态，清晰呈现各部分的比例关系与装配位置。设计过程中严格遵循起重吊环的通用结构规范，各部分尺寸按照M24对应吊环的标准参数推导设定，吊环的内径尺寸、螺杆的有效螺纹长度、连接座的外径厚度均经过比例校核，保证模型结构符合实际产品的尺寸逻辑，既可以作为机械设计教学中的标准五金件示例模型，也可用于起重设备、工装夹具装配场景中的配套构件调用，模型结构无冗余特征，各部件间的配合关系清晰，可直接导出用于工程图生成、装配干涉检查等后续设计环节。
