双法兰安装尾端铰耳式气缸三维结构设计

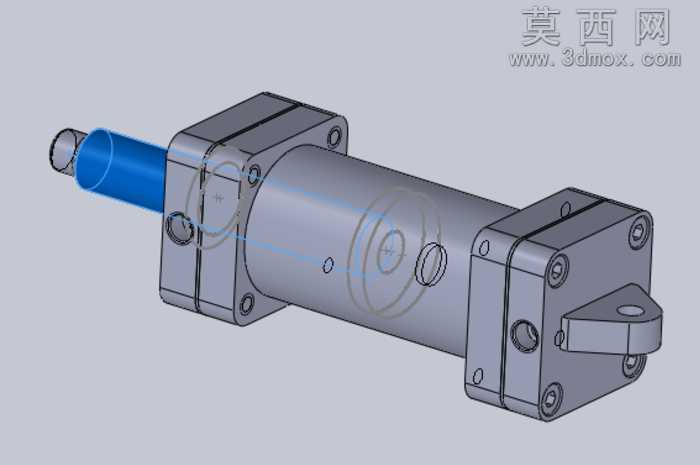

本作品为气动系统常用的直线执行元件气缸的三维建模成果，建模过程以实际气动元件的工程尺寸为基准，在三维建模软件中完成全参数化结构搭建，完整还原了气缸的各个组成部分。建模初期首先梳理气缸的结构逻辑：前端为方形法兰安装端盖，中心开设活塞杆伸出通孔，端盖四角预留安装螺栓过孔，端盖与缸筒的配合面设计有密封槽位，用于放置密封圈保障缸筒内部的气压密封性；活塞杆部分做了分色渲染处理，伸出段采用蓝色哑光材质区分，直观展现活塞杆的伸缩行程范围，杆身与前端盖配合处设计有导向套结构，保障活塞杆伸缩过程的同轴度，避免出现卡滞问题。缸筒部分采用圆柱形主体结构，筒身开设两个气口，分别对应气缸的无杆腔与有杆腔，气口处做了内螺纹结构建模，还原实际气缸接通气路的接口形态，缸筒两端分别与前端盖、后端盖通过螺栓紧固连接，建模时还原了端盖与缸筒的止口配合结构，保障装配后的同轴精度。后端同样采用方形法兰端盖结构，端盖外侧集成单铰耳连接结构，铰耳处开设销轴安装孔，用于气缸工作时的尾部摆动铰接，适配需要小角度摆动的安装工况。渲染阶段对不同部件赋予差异化材质：端盖、缸筒、铰耳部分采用银灰色金属哑光材质，模拟铝合金阳极氧化的表面质感，活塞杆伸出段采用蓝色工程塑料质感的材质，密封槽、螺栓孔等细节结构做了精细化处理，所有装配螺栓、孔位均按照实际装配关系完成配合，不存在干涉问题。设计过程中充分考虑气缸的实际工作逻辑，明确双法兰安装加尾端铰耳的结构适用场景，既可以通过两端法兰完成固定安装，也可以通过尾端铰耳实现摆动式安装，气口位置的布局兼顾了管路连接的便利性，整体建模精度满足气动系统装配仿真、工程出图、结构演示的使用需求，完整展现了拉杆式气缸的典型结构特征，可用于气动回路搭建演示、机械设计教学参考、设备装配选型参考等场景。
