双缸结构真空动力马达三维设计作品

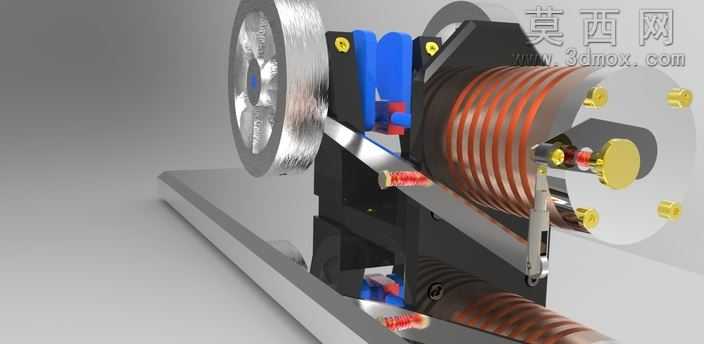

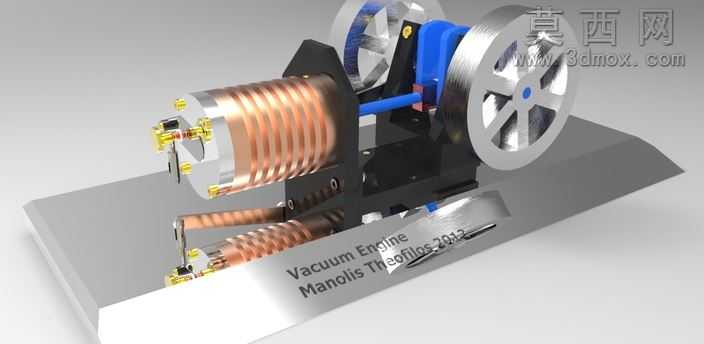

本作品为真空动力马达的三维建模设计成果，建模过程中针对真空马达的核心运行逻辑进行了完整的结构还原，整体采用卧式双缸布局搭配双飞轮传动结构，在三维建模阶段严格遵循机械传动的配合公差要求，对各个运动部件的装配关系进行了精准约束，确保模型可完整呈现真空马达的运动传递路径。材质渲染阶段，针对不同部件的物理属性进行了差异化材质调配：气缸部分采用紫铜材质，还原铜质部件的金属光泽与细腻的拉丝纹理，精准表现铜材暖调金属质感与表面细微的加工痕迹；机架与飞轮部分采用哑光钢材材质，模拟铸铁构件的磨砂金属质感，还原机加工金属部件的厚重质感；传动连杆与连接轴部分采用亮面镀铬材质，突出传动部件的加工精度与光洁表面；底座部分采用磨砂金属材质，刻蚀对应作品标识文字，通过凹凸贴图还原金属表面刻字的凹陷质感，提升模型整体的真实度。结构设计上，完整还原了真空马达的核心组成：两个平行布置的铜质气缸作为动力输出单元，气缸端部设置了真空气路连接接头与密封结构，通过曲柄连杆机构将气缸内的活塞往复运动转换为曲轴的旋转运动，曲轴两端配置大直径飞轮，利用飞轮的转动惯量保障动力输出的平稳性，所有运动副均按照实际机械装配要求设置了合理的间隙与配合关系，避免运动干涉。设计思路上，参考了传统真空发动机的运行原理，针对网上现有二维图纸无法直接适配三维建模验证的问题，在三维环境中重新梳理了气路走向、传动时序、部件干涉情况，对原有二维设计中存在的结构矛盾进行了调整优化，通过三维建模的可视化优势排查了阀组动作与活塞运动的时序匹配问题，虽然当前模型尚未完成实际运行的工况验证，但完整还原了真空马达的全部结构细节，所有零部件均为可编辑的参数化建模成果，可直接用于结构原理演示、3D打印验证或者后续的工况仿真分析，为真空类微型动力装置的结构优化提供了直观的三维参考模型，也为同类动力机械的三维建模提供了可复用的结构搭建思路与材质渲染参考。
