L298电机驱动控制模块结构设计

　　在小型自动化设备、智能小车、教学实验平台的电控系统搭建中，电机驱动模块是连接主控单元与执行电机的核心桥梁，L298驱动模块的结构设计完全围绕中小功率直流电机、步进电机的驱动需求展开，兼顾电气性能与机械安装的实用性。从实际应用场景来看，这类驱动模块常被嵌入到学生竞赛机器人底盘、小型传送带调速装置、桌面级自动化执行机构的控制仓内，既要承受电机启停、正反转切换时的瞬时大电流冲击，也要适配不同规格接线端的快速连接需求，同时还要满足狭小安装空间内的散热与固定要求。

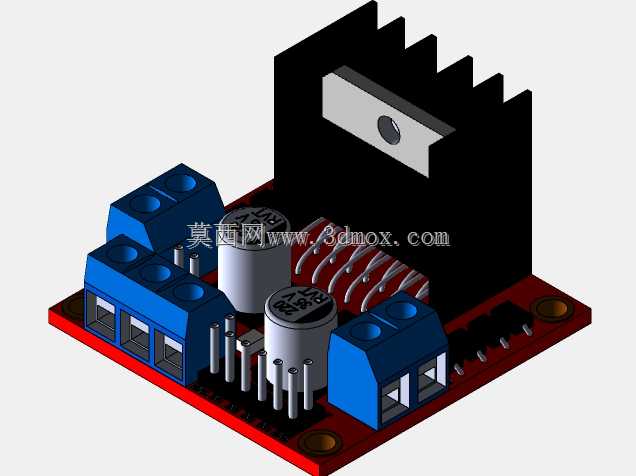

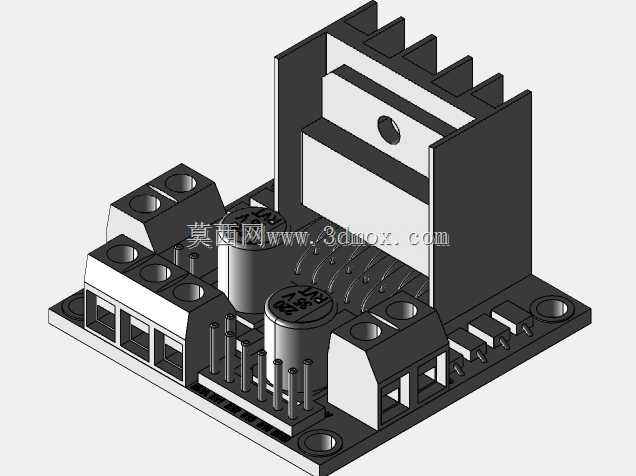

　　模块的核心功能是接收主控板输出的弱电平控制信号，经过内部功率管放大后输出足够驱动电机运转的电流，同时支持两路电机的独立正反转、调速控制，可兼容常见的直流减速电机、42型以下两相步进电机的驱动需求。设计过程中首先考虑的是功率器件的散热问题，模块上方的黑色多鳍式散热片直接贴合在主功率芯片表面，鳍片的间距与高度经过匹配计算，在自然对流条件下即可带走连续工作时产生的热量，避免功率芯片因过热触发过流保护，散热片通过中心的固定铆钉与PCB基板牢牢锁紧，即使在设备移动、产生振动的工况下也不会出现松脱移位的情况。

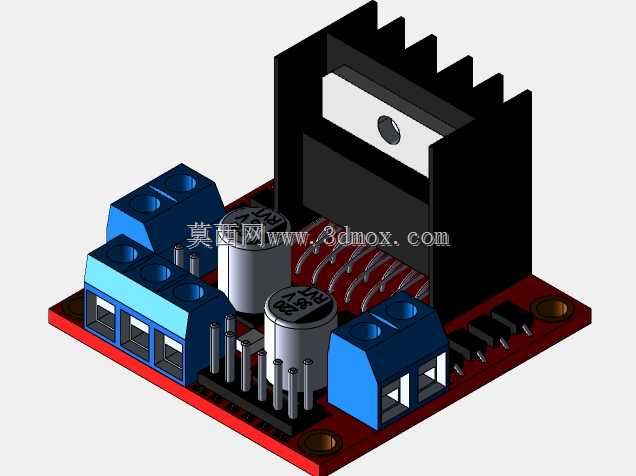

　　PCB基板采用红色阻焊层设计，板上元件布局遵循强弱电分离的原则，大电流走线路径做了加宽覆铜处理，降低大电流通过时的线路压降与发热。板载的电解电容分别布置在电源输入侧与功率输出侧，输入侧电容用于滤除电源进线的纹波干扰，避免供电电压波动影响主控信号的稳定性，输出侧电容用于吸收电机换向时产生的反电动势，减少反向电压对驱动芯片的冲击。四个蓝色的大电流接线端子分别对应电源输入、两路电机的输出接口，端子采用螺丝锁紧式结构，可适配0.5-2.5平方毫米的多股铜芯导线，接线时无需焊接，直接拧紧螺丝即可完成可靠连接，端子旁预留的丝印标识清晰标注了每个引脚的功能，避免现场接线时出现错接反接的问题。板上的排针接口用于连接主控单元的信号引脚，排针采用标准2.54mm间距设计，可直接与常见的单片机开发板、扩展板对接，也可通过杜邦线进行飞线连接，适配不同的安装布线需求。

　　从安装边界来看，模块整体为矩形板式结构，四个角预留了直径3mm的安装固定孔，可通过铜柱与螺丝固定在设备的安装平面上，安装孔的中心距与常见的洞洞板、标准安装支架的孔位匹配，无需额外打孔即可完成固定。模块的整体高度由散热片高度与电解电容高度共同决定，安装时需要在散热片上方预留至少10mm的通风间隙，保证空气能够顺畅流过鳍片间隙带走热量，接线端子的进线方向与板边平行，布线时导线可沿板边方向引出，不会额外占用模块上方的空间，适合在层叠式安装的电控仓内使用。

　　在结构细节处理上，PCB板的边缘做了圆角处理，避免安装时板边毛刺划伤导线或操作人员，功率元件的引脚与散热片之间预留了足够的电气间隙，即使在潮湿工况下也不会出现爬电击穿的问题。板上的功率元件与信号元件分区布置，大电流回路与信号回路的走向避免平行重叠，减少大电流开关时对微弱控制信号的电磁干扰，保证控制信号传输的稳定性。实际选型使用时，可根据驱动电机的额定电流匹配对应的散热条件，若需要长时间满负载驱动电机，也可在原有散热片基础上额外加装小型轴流风扇，进一步提升散热能力，拓展模块的负载适用范围。这类模块化的驱动结构设计，既降低了电控系统的搭建难度，也减少了自行搭建驱动电路时的布线错误风险，可直接集成到各类小型电控系统中，缩短设备的开发与组装周期。
