培养皿灌装机专用配电箱面板框结构

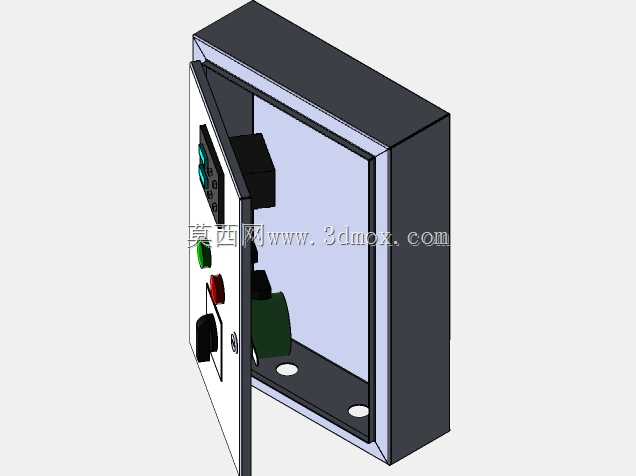

　　这款面板框结构是针对生物实验室耗材生产环节里的培养皿灌装机做的配套电气承载部件，在实际生产场景里，培养皿灌装机需要完成培养基定量灌注、培养皿自动上料、盖体扣合、成品输出等多工序动作，整套设备的启停控制、参数调节、运行状态指示、急停保护等电气操作元件，都需要集成在设备操作侧的柜体面板上，这款面板框就是承载这些电气元件、衔接柜门与内部电气仓的核心结构件。从结构设计逻辑来看，这款面板框采用了薄钢板折弯拼焊的成型思路，整体为立式矩形框体，侧边做了双层折边强化，避免长期开关柜门、频繁按压操作元件时出现框体变形，框体的开门侧预留了足够的元件安装沉台，操作按钮、状态指示灯、调节旋钮、急停开关的安装孔位都按照工业电气元件的通用安装尺寸做了预留，不需要二次开孔就能直接装配常用的22mm直径标准电气元件，大幅降低现场装配的加工工作量。在安装边界的考量上，这款面板框的外轮廓尺寸完全匹配对应灌装机操作侧的柜体开口，框体后侧预留了15mm的密封胶条安装槽，装配后可以和柜体门框紧密贴合，满足生产车间日常清洁时的防泼溅要求，毕竟培养皿灌装环节需要定期对设备表面做消毒清洁，防泼溅结构能避免清洁液渗入电气仓造成元件短路。框体内部预留了走线槽的安装空间，从面板元件引出的控制线可以沿着框体内侧的走线槽规整排布，直接接入柜内的接线端子排，不会出现线缆杂乱缠绕、被柜门夹损的问题。

　　从功能特性来说，这款面板框和柜门的连接采用了隐藏式铰链安装位，铰链固定孔做了沉头处理，装配后螺丝头不会突出框体表面，避免清洁时积留污渍，也不会剐蹭操作人员的工作服；框体的门锁安装位适配常用的柜用机械锁，锁舌配合位置做了金属衬片强化，长期开关门锁也不会出现框体锁位磨损松动的问题。在实际使用场景里，操作人员站在灌装机的操作侧，所有操作元件都布置在人体工程学适配的高度范围内，急停按钮布置在面板框的最下侧伸手可及的位置，出现异常情况时可以最快速度触发停机，状态指示灯布置在面板上侧，操作人员在设备周边走动时就能直观看到设备的运行、故障、待机状态。

　　设计过程中也充分考虑了不同配置灌装机的适配性，面板框的元件安装区域预留了一定的冗余空间，如果设备需要增加温控调节、计数显示等额外功能元件，不需要重新更换整个面板框，只需要在预留区域开孔就能完成加装，提升了部件的通用适配能力。框体的表面处理采用了工业常用的静电喷塑工艺，哑光灰色的表层耐刮擦、耐腐蚀，长期接触车间里的消毒试剂也不会出现表层脱落、锈蚀的问题，和灌装机整体的设备外观风格保持统一。另外这款面板框的底部预留了两个穿线孔，穿线孔位置配有橡胶护线圈，从面板元件引出的线缆穿过护线圈进入柜内，既能避免线缆被钢板切口割破绝缘层，也能减少柜内灰尘从穿线位置溢出到操作侧。

　　在结构强度验证层面，这款面板框的折弯厚度选了1.5mm的冷轧钢板，日常按压操作元件时不会出现面板凹陷、晃动的问题，框体的四个角位做了焊接打磨处理，没有尖锐的边角外露，避免装配和维护人员被划伤。和常规的通用配电箱面板不同，这款结构完全贴合培养皿灌装机的操作需求做了定制化调整，没有多余的结构冗余，整体重量轻便，装配时单人就能完成对位安装，不需要额外的吊装辅助，后期维护拆卸面板元件时，只需要打开柜门就能从后侧松脱元件固定螺母，不需要整体拆下面板框，大幅降低后期维护的工作量。
