带法兰连接结构的等径三通管件

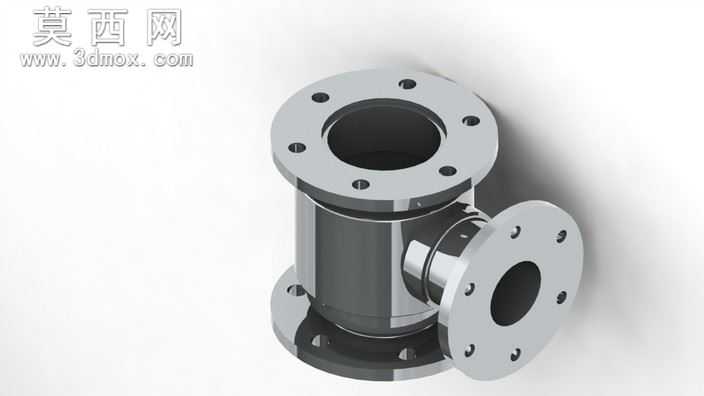

本作品为工业管路系统常用的法兰式三通管件三维模型，建模过程严格遵循工业管道连接件的通用设计规范，首先以SolidWorks软件为基础建模平台，通过草图绘制确定三通三个接口的通径尺寸、法兰盘的外径与厚度参数，采用旋转凸台命令生成三通的主体筒体结构，保证竖向主管与横向支管的相交处过渡平滑，无应力集中的尖锐棱角。建模过程中对三个法兰盘的螺栓孔采用圆周阵列命令完成排布，确保每个螺栓孔的中心距、孔径尺寸完全一致，符合法兰连接的互换性要求，同时对法兰盘与筒体的焊接过渡位置做了圆角处理，还原实际加工中的焊接坡口工艺特征。材质渲染阶段采用抛光不锈钢材质，调整材质的反射率、粗糙度参数，还原金属管件的亮面金属质感，通过环境光遮蔽效果强化法兰螺栓孔、筒体相贯线处的阴影层次，让模型整体呈现出真实工业金属件的视觉效果。结构设计上，三个接口均采用带颈法兰结构，相比平焊法兰具备更高的连接强度，可承受更高的管路压力，主管与支管的通径保持一致，属于等径三通类型，适用于需要在管路中做直角分流、合流的工业场景，模型的所有尺寸参数均参考通用法兰管件的行业标准设定，可直接用于管路装配模拟、工程演示等场景。设计思路围绕工业实用性展开，在保证结构强度的前提下简化了非关键位置的细节，既保留了法兰连接、筒体相贯等核心结构特征，又控制了模型的整体面数，避免不必要的冗余特征，方便后续在装配体中调用，同时模型的每个特征都保留了完整的建模参数，可根据实际使用需求调整通径、法兰规格、壁厚等参数，快速衍生出不同压力等级、不同通径规格的同类型三通管件模型。
