法兰连接手动截止阀工业三维设计作品

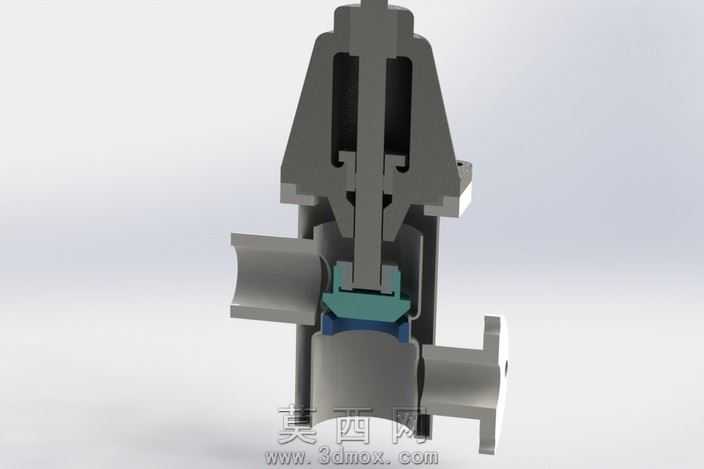

本作品为工业管路系统用手动截止阀三维设计成果，建模阶段基于通用截止阀的结构设计规范，在SolidWorks软件中完成全参数化特征建模，首先通过草图绘制勾勒出阀体、阀盖、操作手柄、阀杆、密封组件、连接法兰各部分的轮廓基准，采用拉伸、旋转、扫描、放样等基础特征命令构建主体结构，再通过倒角、圆角、阵列、切除等细节特征完成法兰螺栓孔、密封面、手柄防滑结构、连接紧固件位置的精细化处理，所有结构尺寸均参考工业手动截止阀的通用设计参数设定，保证各部件装配间隙符合实际生产装配要求，不存在干涉错位问题。渲染阶段采用Keyshot联动渲染流程，为不同部件匹配对应工业材质：阀体主体采用铸钢哑光金属材质，还原工业铸件的细腻磨砂金属质感，表面添加轻微的使用痕迹纹理提升真实感；操作手柄采用黑色硬质工程塑料材质，调整粗糙度参数模拟工程塑料的哑光防滑触感；阀杆部分采用抛光不锈钢材质，添加微弱的环境反射效果体现金属加工面的光洁度；连接法兰的密封面设置高光金属质感，区分加工面与非加工面的视觉差异；密封组件采用丁腈橡胶材质，调整漫反射参数还原橡胶的半哑光深色质感。场景布置上采用柔和的工业产品摄影棚布光方案，主光源从侧上方45度投射，搭配补光弱化结构阴影，添加微弱的环境HDR贴图让金属表面的反射更自然真实，最终渲染图清晰展现截止阀的整体外观与结构细节。结构设计上，该截止阀采用下进上出的介质流通结构，侧部设置带四个螺栓孔的法兰连接端用于对接工业管路，顶部设置T型手动操作手柄，通过旋转手柄带动阀杆升降实现管路介质的通断控制，阀盖与阀体采用法兰螺栓连接结构，方便后期拆解维护更换密封件，整体结构紧凑，符合手动截止阀的常规工业应用场景设计逻辑，可用于工业管路截断类阀门的结构展示、教学演示以及产品设计参考。
