ArduinoUNO开发板卡扣式防护外壳结构

　　在嵌入式开发、开源硬件原型验证、小型智能设备试制场景中，开发板的防护结构是保障硬件稳定运行的关键配套部件，这款适配Arduino UNO开发板的卡扣式外壳，正是针对这类场景的实际使用需求完成的结构设计。日常使用开发板时，裸露的电路板容易受桌面金属碎屑、焊接飞溅、误触碰导致引脚短路，也容易在反复搬运、插拔接线的过程中出现板边磕碰、接口松动的问题，这款外壳通过全包覆式的结构设计，将开发板主体完全容纳在壳体内部，仅预留出所有外接接口的对位开口，既不影响USB供电、DC电源输入、排针接线、复位按键操作的正常使用，又能为电路板提供可靠的物理防护。

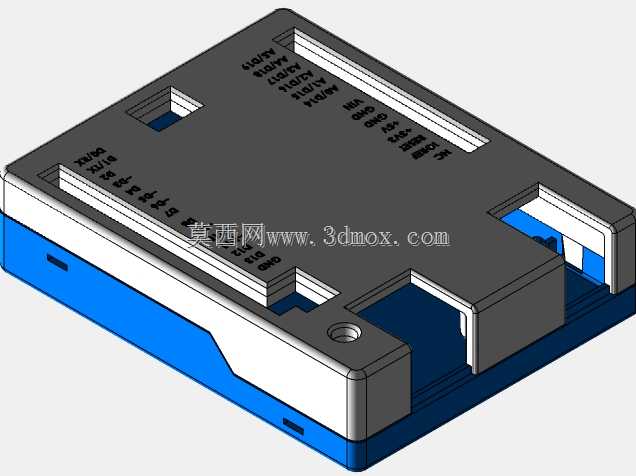

　　从设计思路来看，这款外壳采用上下分体式卡扣结构，摒弃了螺丝固定的繁琐方案，上下壳体通过边缘预设的卡扣位实现免工具拆装，日常需要更换开发板、调整板载跳线或者检修硬件时，只需掰开卡扣即可分离壳体，无需额外准备螺丝刀等工具，大幅提升了原型调试阶段的操作效率。壳体的壁厚根据塑料注塑成型的工艺要求做了均匀化处理，整体壁厚控制在1.8mm-2mm区间，既避免了壁厚不均导致的注塑缩水、翘曲问题，也能保证壳体具备足够的结构强度，日常堆叠、轻微磕碰不会出现壳体开裂的情况。上下壳体的合模面做了错位止口设计，合模后不会出现错位偏移，同时能减少缝隙进灰的概率，在实验室、桌面开发等常规使用环境下，能有效阻挡浮尘落在电路板表面，降低积灰导致的引脚接触不良风险。

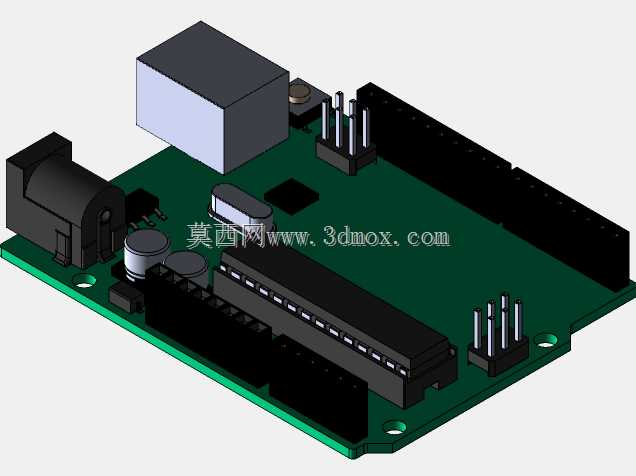

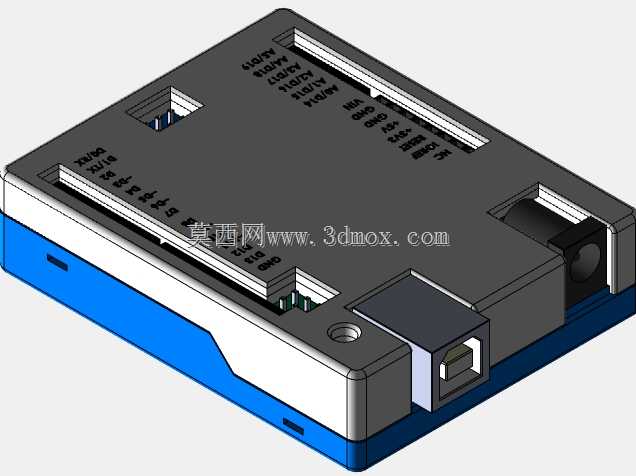

　　在安装边界与尺寸匹配上，壳体内部的型腔完全贴合Arduino UNO标准版开发板的外轮廓尺寸，内部预留的定位筋刚好卡在开发板的四个边角位置，装入后开发板不会在壳体内出现窜动，所有接口开口与板载接口的位置公差控制在0.2mm以内，USB接口、DC电源接口的开口尺寸做了适度放大，适配不同规格的插头插拔，不会出现插头插不到位或者被壳体卡住的问题。排针区域的开口沿着排针排布方向做了通长设计，既可以直接在外壳外部插接杜邦线，也能兼容各类扩展板的插装需求，不会因为外壳的遮挡影响扩展模块的连接。壳体底部预留了四个防滑胶垫的安装位，用户可以根据使用需求粘贴防滑胶垫，放置在光滑桌面时不会出现滑动，同时底部预留了壁挂安装的孔位，需要将开发板固定在设备机柜、墙面或者装置内部时，可以直接通过螺丝穿过安装孔完成固定，无需额外设计固定支架。

　　从实际使用的功能特性来看，壳体表面在开发板主控芯片、电源芯片对应的位置做了细微的散热格栅设计，在不破坏壳体整体防护性能的前提下，为板载发热元件提供了基础的散热通道，长时间连续运行时不会因为壳体封闭导致芯片积热过热。壳体的边角做了R3的圆角过渡处理，没有尖锐的棱角，日常拿取时不会划伤手部，也避免了磕碰时边角应力集中导致的壳体碎裂。卡扣的扣合量经过反复调整，既保证扣合后上下壳体不会轻易松脱，又不会因为扣合力过大导致拆装困难，反复拆装数十次也不会出现卡扣断裂的问题，适配原型开发阶段频繁拆装的使用需求。

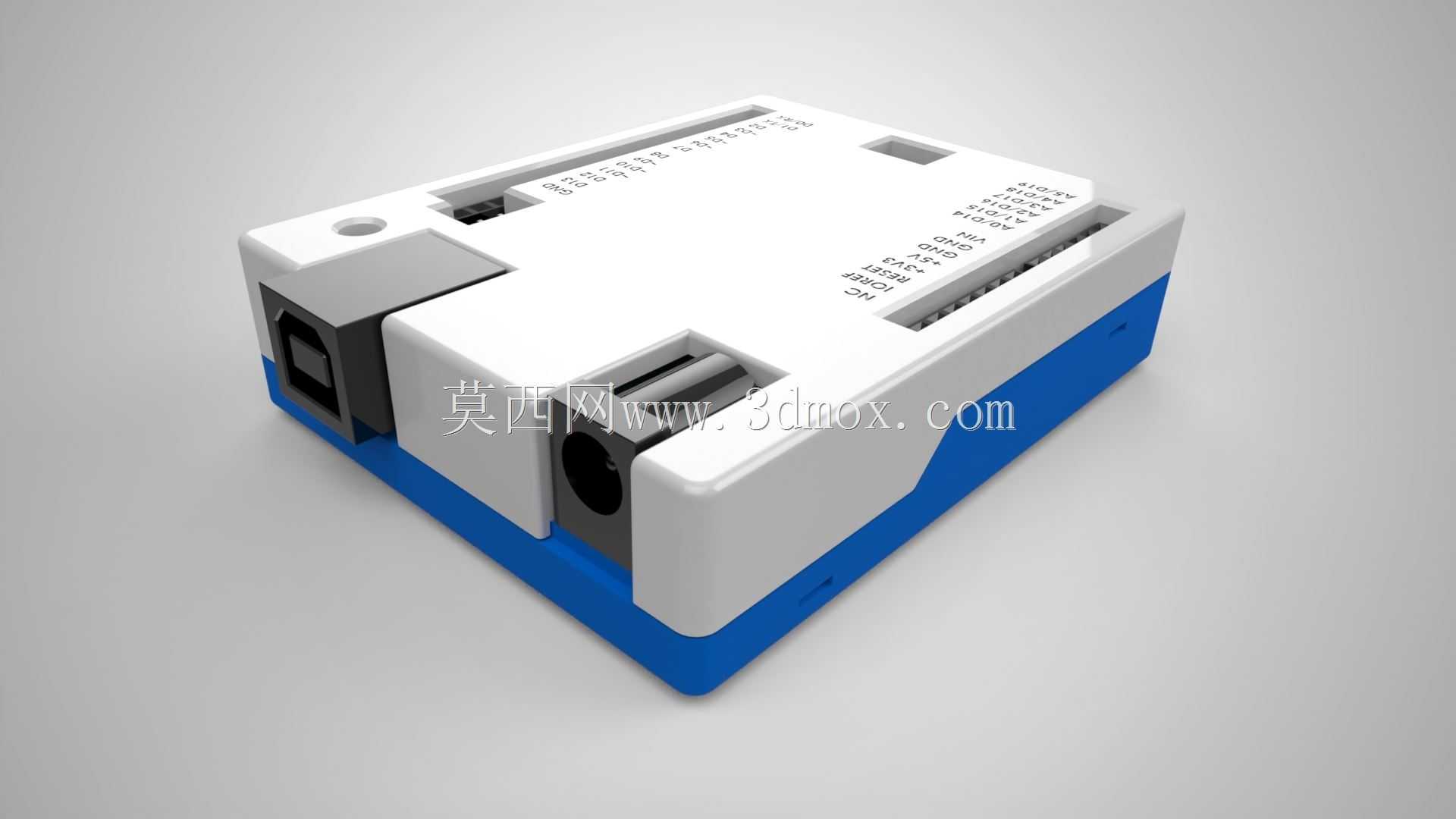

　　在不同的应用场景中，这款外壳的适配性也经过了充分考量：用于教学实验场景时，规整的外壳能避免学生直接接触裸露电路板，减少误操作损坏硬件的概率，统一的外观也便于实验室设备的管理收纳；用于小型智能装置的原型试制时，外壳可以作为装置内部的硬件承载结构，直接通过壳体的安装位将开发板固定在装置框架上，省去了额外设计开发板固定支架的步骤；用于个人DIY项目时，蓝白拼色的外观简洁规整，相比裸露的电路板更具完成度，适合作为成品展示时的硬件防护结构。壳体的材料选型适配常规的ABS或者PLA塑料，既可以通过注塑工艺批量生产，也能通过FDM3D打印完成小批量制作，满足不同使用场景下的制作需求，结构设计上没有复杂的倒扣或者特殊结构，打印或者注塑生产的良率都能得到有效控制。
