水准测量工装夹具三维结构设计

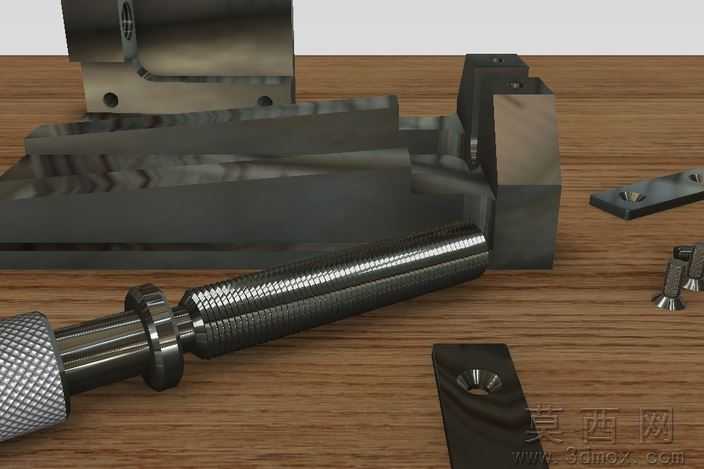

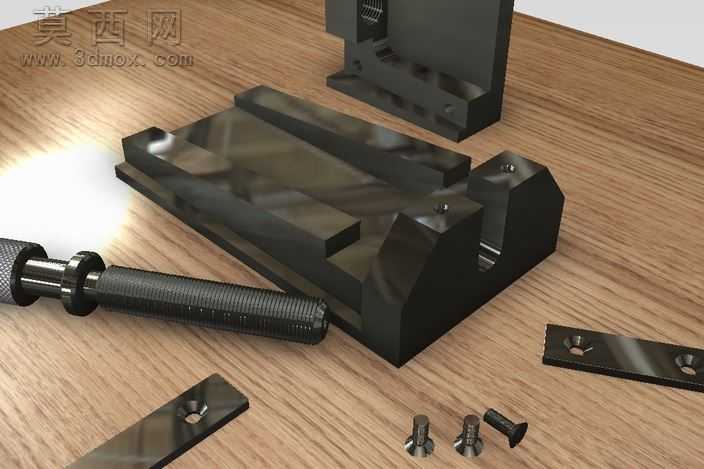

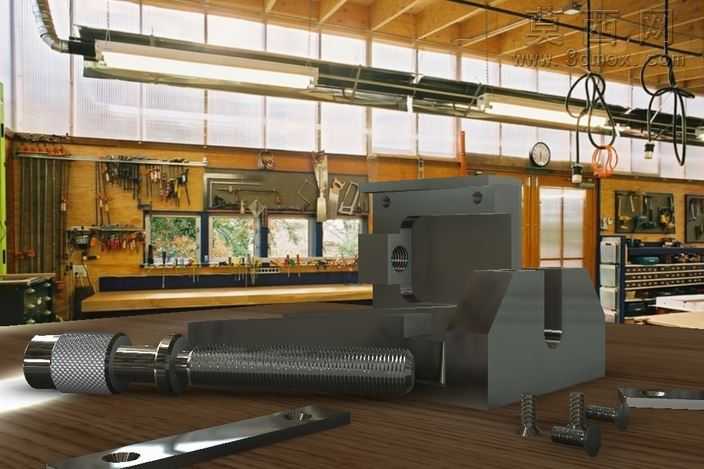

本作品为水准测量配套工装夹具的三维建模设计成果，整体采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械加工工艺规范，对每一个零件的尺寸公差、装配间隙都做了对应参数约束，确保模型可直接对接生产加工环节。渲染环节采用物理级材质系统，主体金属结构件赋予哑光发黑钢材质，还原工业测量工装表面经氧化发黑处理后的细腻磨砂质感，表面粗糙度参数设置为Ra1.6，精准呈现金属件漫反射与弱高光结合的视觉效果；调节螺杆部分赋予滚花碳钢材质，精细还原螺杆表面网纹滚花的凹凸纹理，滚花纹理的节距、深度参数完全符合机械加工行业标准；配套的紧固螺丝、压条零件分别赋予镀锌钢、发黑钢差异化材质，通过材质差异清晰区分不同功能的装配零件，场景采用木质工作台作为承载基底，木纹纹理自然柔和，搭配三点布光方案，主光从侧上方45度投射，勾勒出零件的轮廓立体感，辅光弱化硬阴影，补光提亮暗部细节，最终渲染效果真实还原实物的工业质感。结构设计上，整套工装包含基座主体、定位挡块、调节螺杆、紧固压条、锁紧螺丝五大类核心零件，基座采用一体化铣削成型结构，开设V型定位槽与水准测量部件的定位基准完全匹配，可实现测量部件的快速装夹定位；侧方设置的调节螺杆通过螺纹副与基座连接，旋转螺杆可推动定位挡块实现无级位置调节，适配不同尺寸规格的水准测量组件装夹需求；配套的平压条通过沉头螺丝与基座连接，装夹后可对测量部件施加均匀的压紧力，避免装夹变形影响测量精度；所有螺纹连接部位都做了牙型细节建模，螺丝头部的内六角、沉头孔的倒角都做了精细化还原，不存在结构缺失或破面问题。设计思路围绕水准测量作业的实际装夹需求展开，摒弃传统装夹方式定位慢、夹紧力不均的缺陷，通过模块化结构设计，让整套工装兼具定位精度高、装夹效率高、通用性强的特点，所有零件都具备可编辑参数，使用者可根据实际测量部件的尺寸快速修改对应参数，生成适配不同场景的工装版本，模型装配过程完全按照实际装配顺序搭建约束关系，可生成爆炸视图、装配动画用于工装的使用说明与加工指导。
