多规格开放式橡胶护线孔环结构设计

　　在电气柜、工控设备面板、电源壳体、通讯机箱的线缆穿舱布局中，线缆与金属开孔边缘的摩擦防护、密封隔尘、绝缘隔离一直是结构设计阶段容易被忽略却直接影响整机可靠性的细节。不少现场运维反馈，设备运行一段时间后，穿舱位置的线缆外皮被开孔锐边磨破，轻则出现信号干扰、漏电隐患，重则引发线缆短路烧毁器件，而开放式橡胶护线环正是针对这类场景开发的标准化穿线防护零件。

　　不同于闭合式护线圈需要提前穿线才能安装的局限，开放式护线环自带开口结构，无需拆解现有线缆端头，就能直接卡入已经完成布线的面板开孔中，对于后期设备改造、线缆维护更换的场景格外友好，不用重新梳理整束线缆就能完成防护件的加装或替换，大幅降低现场运维的操作难度。

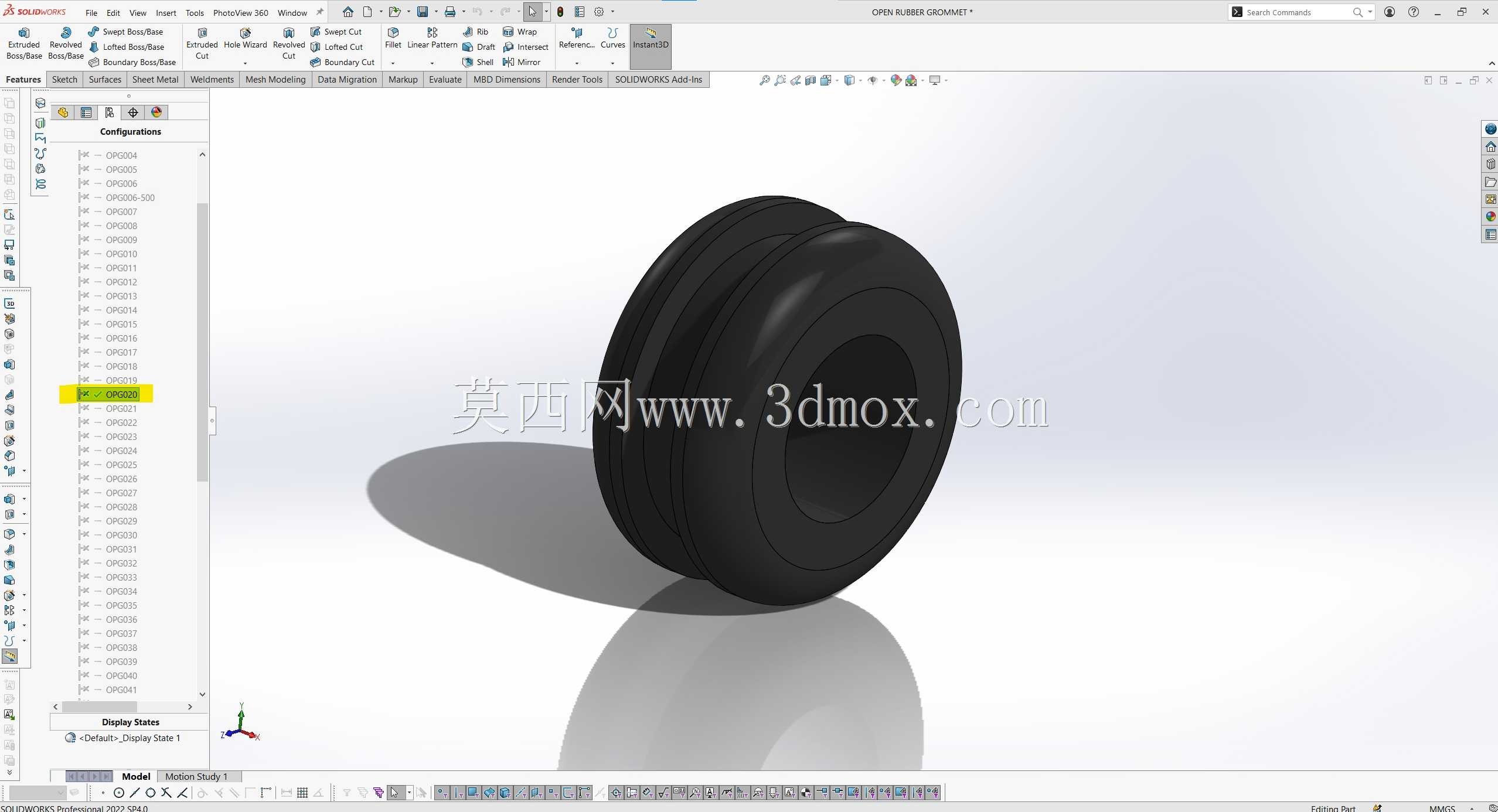

　　这套护线环的设计采用参数化配置逻辑，覆盖71种常用尺寸规格，所有规格的总厚度、适配开孔直径、内孔过线直径均通过方程式驱动参数关联，而非逐个独立建模，调整参数时能自动同步更新对应规格的模型特征，不会出现尺寸错配、特征脱节的问题，不管是做选型装配还是衍生改型，都能快速调取对应规格完成布局。

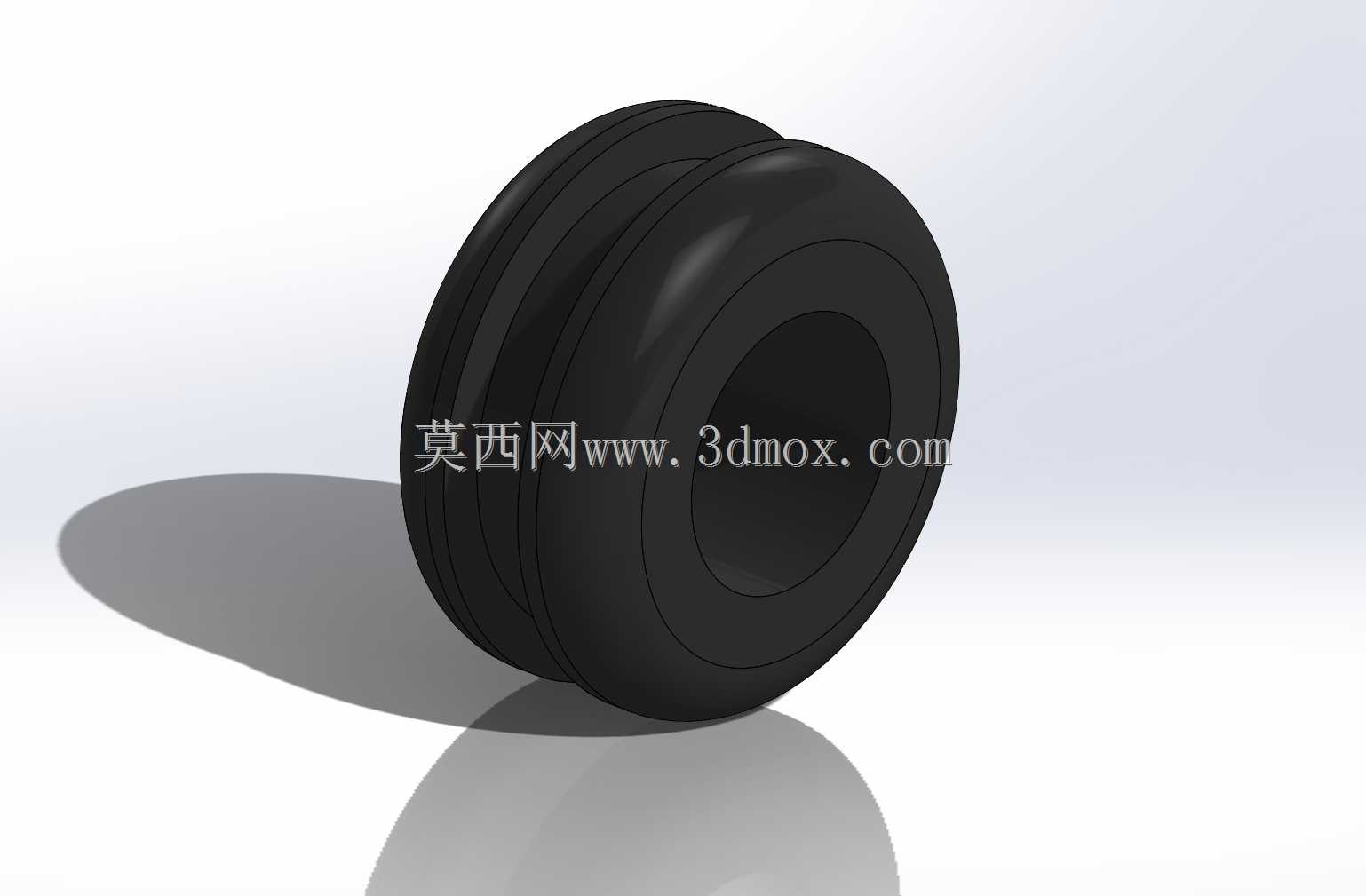

　　从结构细节来看，护线环采用双侧凸缘的轮式外形，中间的环形卡槽刚好卡入面板开孔的壁厚范围，安装时将开口处对准开孔边缘按压卡入，两侧凸缘会分别贴紧面板的内外侧壁，不需要额外粘接或者紧固件固定，就能牢牢卡在开孔位置，不会因为线缆拖拽、设备振动出现移位脱落。橡胶材质本身具备良好的弹性与耐磨性能，卡入后能和开孔边缘紧密贴合，既可以阻挡外部灰尘、溅液顺着开孔进入设备内部，也能将线缆与金属开孔的锐边完全隔开，避免线缆外皮在长期振动摩擦下出现破损，同时橡胶本身的绝缘属性也能额外增加一层电气安全防护，避免线缆外皮破损后直接与金属面板导通引发漏电风险。

　　选型适配时，需要先确认面板的实际开孔直径、面板壁厚两个核心安装边界，再根据需要穿过的线缆总外径选择对应内孔尺寸的护线环规格：卡槽宽度要略大于面板实际壁厚，保证卡入后两侧凸缘能完全贴合板面；适配的开孔直径要与卡槽位置的外径匹配，过松容易出现护线环转动、移位，过紧则会导致安装困难，甚至卡入时橡胶件被挤压变形影响防护效果；内孔直径要略大于穿入线缆的总外径，既保证线缆能顺利穿过，也能尽量缩小内孔与线缆之间的间隙，提升防尘隔溅的效果。

　　实际应用场景中，这类护线环除了常规的电气控制柜、电源变压器壳体、工控设备面板使用外，在户外灯具接线盒、电动车控制器盒、通讯基站设备箱、家电产品的壳体穿线位置也有大量应用，尤其是需要经常调整线缆位置、后期维护频率较高的设备上，开放式结构的优势比闭合式护线圈更加明显。建模过程中特意保留了橡胶件的常规拔模斜度与圆角过渡，所有边缘位置都做了钝化处理，既符合橡胶模压生产的工艺要求，避免生产时出现缺胶、飞边难清理的问题，也能保证安装时不会划伤操作人员的手部、不会刮蹭线缆外皮。不同规格的护线环除了尺寸参数按比例缩放外，开口位置的间隙、卡槽的深度比例、凸缘的厚度比例都保持一致，保证不同尺寸的产品都具备相同的安装手感与防护性能，不会出现小规格安装过紧、大规格卡接不牢的问题。

　　在整机三维装配阶段，直接调取对应规格的护线环模型装配到面板开孔位置，就能提前验证开孔尺寸与护线环的匹配度，检查线缆穿过时的弯曲半径是否合理，有没有和周边器件出现干涉，提前规避生产装配时才发现开孔尺寸不匹配、护线环装不上的问题，减少后期改模、返工的成本。对于做系列化设备开发的工程师来说，这套参数化的护线环模型可以直接嵌入标准件库，后续设计同类型穿线结构时直接调用即可，不用重复建模，能有效提升结构设计的效率，也能保证不同项目里同类型防护零件的规格统一，方便后续采购、仓储的标准化管理。
