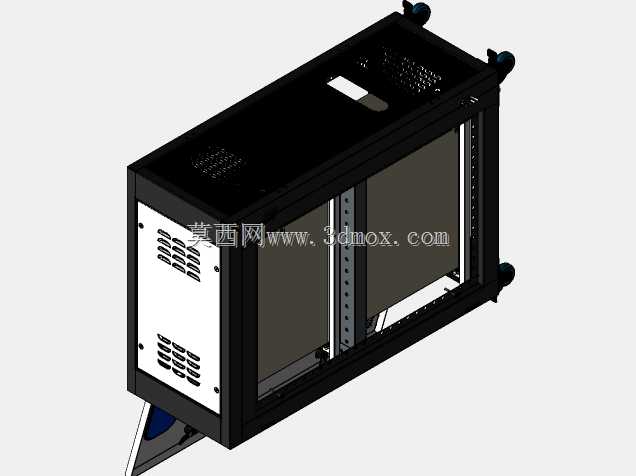

42U重型带锁机架式UPS电池柜结构

　　柜体的标准安装宽度适配19英寸机架式设备，这是全球IT设备、UPS配套电池模块通用的安装尺寸，内部安装立柱的孔位严格遵循通用机架间距标准，所有符合19英寸安装规范的设备都可以直接固定，无需额外制作转接支架。柜体的外形尺寸控制在宽度600毫米、深度1050毫米，这个尺寸是经过多场景适配验证的：600毫米的宽度刚好匹配常规机房冷热通道的列间距规划，不会占用过多通道空间；1050毫米的深度可以容纳深度较大的UPS电池模块、配套配电单元，同时预留出后部线缆走线的冗余空间，避免线缆过度弯折影响使用寿命。在数据中心机房、企业核心IT机房、金融行业支付合规机房这类高密度设备部署场景中，机架式UPS电池柜是承载后备供电单元、配套IT机架设备的核心柜体结构，这类柜体的设计需要同时兼顾承重性能、运维便利性、空间适配性与合规要求，不能用普通服务器机柜的设计逻辑直接套用。这款42U高级机架式柜体采用全组装式结构设计，出厂前完成整体组装调试，运抵现场后无需二次拼装即可直接就位部署，能够大幅压缩机房施工的周期，尤其适合需要快速完成设备上架的机房改扩建、灾备机房搭建场景。

　　承重性能是这类电池柜设计的核心指标，因为UPS铅酸电池模块的单位重量远高于普通服务器设备，这款柜体的框架采用加厚冷轧钢板折弯焊接成型，静态承重能力可达1360.8公斤，滚动状态下的承重能力也能达到1020.6公斤，完全满足满配电池模块的承重需求，不会出现框架变形、立柱弯曲的问题。柜体的前后门采用带锁的可拆卸可逆设计，和常规柜门的安装逻辑类似，运维人员可以根据机房的走线方向、开门空间需求，灵活调整柜门的开启方向，不需要对柜体结构做额外改造；柜门的锁定结构采用多点锁闭设计，能够避免非授权人员随意开启柜体接触内部供电设备，满足支付行业数据安全标准的物理安全要求。

　　柜体底部预装了脚轮和调平脚，在短距离移位时可以直接通过脚轮推移，不需要额外调用搬运设备，就位后通过调平脚可以将柜体调整至水平状态，抵消地面不平整带来的柜体倾斜问题，避免内部设备因为长期倾斜出现受力不均的故障。柜体的通风设计采用前后分区通风结构，前部面板开设多组通风栅格，后部对应安装位预留通风空间，能够形成自然的前后通风风道，保证电池模块充放电过程中产生的热量可以及时散出，避免柜内温度过高影响电池使用寿命。柜体的整体高度适配标准2.13米的机房门洞尺寸，在设备进场时不需要拆解柜体就可以顺利通过常规机房的防火门、通道门，减少进场施工的难度。

　　这款柜体的结构设计充分考虑了机房全生命周期的运维需求，侧板采用快拆式固定结构，在需要进行并柜安装、侧面走线维护时，可以快速拆卸侧板，不需要将柜内设备移出就能完成操作；内部的安装立柱可以根据设备的实际深度调整前后位置，适配不同深度的电池模块、配电单元、监控设备的安装需求。在PCI DSS合规要求的机房场景中，这类带物理锁具、具备足够承重能力、全封闭结构的柜体是必备的基础设施，能够为核心支付系统的后备供电设备提供可靠的物理防护，同时柜体的表面处理采用防静电喷塑工艺，避免柜体表面积累静电对内部电子设备造成干扰。从三维建模的角度来看，这款柜体的结构完整还原了实际产品的所有安装细节，包括脚轮的安装位、调平脚的螺纹结构、柜门的铰链结构、锁具的安装位置、内部立柱的孔位排布，在进行机房布局仿真、设备安装干涉检查时，可以直接调用模型进行验证，不需要再对柜体结构做二次建模，能够大幅提升机房布局设计的效率。
