音频设备用黑色塑料D轴旋钮结构

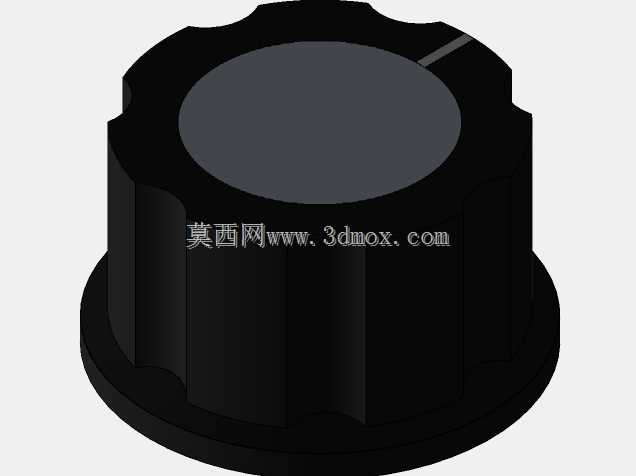

　　做音频设备和小型电控柜结构设计的工程师，大概率都接触过这类旋钮——它是电位器、旋转编码器最常用的操作端配件，这次建模的这款旋钮，是针对D型轴电位器开发的专用操作件，日常在桌面功放、调音台、小型实验电源、信号发生器这类设备上随处可见。先从安装边界说起，这款旋钮的外径27毫米，总高度13毫米，底部带一圈直径略大于主体的限位凸缘，安装后凸缘会贴紧设备面板表面，既可以遮挡面板上的轴孔加工毛刺，也能避免旋钮过度下压蹭到面板丝印，这个凸缘的厚度控制在1.5毫米，不会额外占用面板内侧的安装空间，对面板厚度0.8毫米到2毫米的钣金、塑料机壳都能适配。

　　轴孔采用标准D型截面设计，匹配市面上绝大多数6毫米直径D轴电位器、波段开关，D型切面的公差控制在+0.05毫米以内，安装时不需要额外打胶，对准轴的切面压入即可，配合轴上自带的防滑卡槽，正常操作力度下不会出现打滑、跟转的问题，拆卸时用平口螺丝刀从底部凸缘处轻轻撬动就能取下，不会损伤面板漆面。旋钮的侧面做了均匀分布的凹槽防滑齿，齿形是圆弧过渡的，没有尖锐棱角，手指拧动的时候接触面积足够，哪怕是手上有薄汗或者戴薄的无尘手套操作，也不会出现打滑的情况，齿的深度控制在1.2毫米，不会因为凹槽过深积灰，日常用干布就能擦拭干净。

　　顶面做了嵌入式的铝镶片设计，镶片表面做了拉丝处理，和黑色的塑料主体形成质感对比，不会像全塑料旋钮那样显得廉价，同时铝片是嵌装在塑料主体的卡槽里的，不会因为长期使用出现脱落、翘边的问题。顶面靠近边缘的位置做了一条凸起的白色指示线，和设备面板上的档位刻度对应，转动旋钮的时候指示线指向的位置就是当前的参数档位，白色指示线是和塑料本体一体注塑成型的，不是后期印刷的，长期摩擦也不会掉色、模糊。

　　从设计思路上来说，这款旋钮没有做多余的装饰结构，所有结构都服务于实际使用：侧面的防滑齿对应操作时的摩擦力需求，底部凸缘对应安装后的外观遮挡和限位需求，D型轴孔对应防呆、防打滑的安装需求，顶面的指示线对应参数识别需求，拉丝铝镶片在不增加太多成本的前提下提升了设备的外观质感。材质上主体采用ABS工程塑料注塑成型，表面做哑光磨砂处理，不容易留指纹，耐日常的酒精、清洁剂擦拭，适合工业设备、民用音频产品的长期使用场景，铝镶片采用阳极氧化处理，不会生锈，长期使用也不会氧化发乌。

　　在实际选型的时候需要注意，这款旋钮的内部轴孔深度是10毫米，对应的电位器轴伸出面板的长度需要控制在8毫米到10毫米之间，如果轴伸过长会导致旋钮无法压到底，轴伸过短则会出现配合量不足打滑的问题。另外这款旋钮的操作扭矩适配常规的10mN·m到50mN·m的电位器，拧动的阻尼感适中，不会因为过松导致参数误触，也不会因为过紧导致操作费力。在音频设备里，这类旋钮常用在音量调节、增益调节、均衡器调节的位置，在工业小型设备上，也可以用在电压调节、转速调节、参数设置的操作端，相比金属旋钮，它的重量更轻，不会给电位器轴带来额外的径向负载，能延长电位器的使用寿命，相比全光面的塑料旋钮，它的防滑性能更好，操作精度更高。建模的时候特意还原了所有的安装配合细节，包括轴孔的D型切面公差、侧面防滑齿的圆弧过渡、铝镶片的嵌装卡槽、指示线的凸起高度，不管是用来做设备的结构装配验证，还是做产品渲染的外观展示，都能直接复用，不需要再额外调整结构细节。
