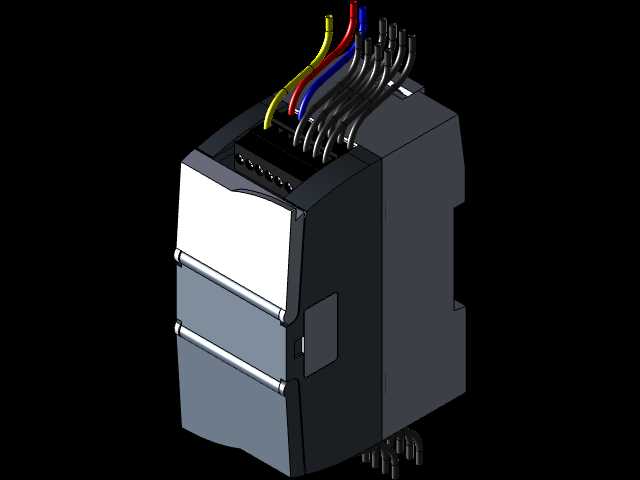

西门子SM1222数字量输出扩展模块三维结构

　　在离散制造生产线的电控柜布局设计阶段，这类数字量输出扩展模块的三维建模精度，直接影响后续柜内布线、安装排布的落地效率。不同于普通电气元件的简化建模，该模块的结构还原覆盖了实际安装使用中所有需要考量的边界细节：前端的接线端子排预留了对应线径的接线空间，端子上方的走线槽卡位与实际产品完全一致，建模时特意还原了端子排旁的状态指示灯位，方便在做三维布线仿真时，同步核对指示灯的可视角度是否被线缆或线槽遮挡，避免实际安装后运维人员无法快速查看通道状态。

　　从设备实际用途来看，该模块作为S7-1200系列PLC的扩展单元，主要负责将CPU单元输出的逻辑控制信号转换为可驱动现场执行元件的开关量信号，可直接连接电磁阀、中间继电器、指示灯等常见工业现场负载，适配绝大多数工厂自动化产线的分布式IO扩展需求。建模过程中，模块两侧的导轨卡扣结构做了完整的细节还原，卡扣的开合行程、与标准DIN导轨的配合间隙都按照实际产品的装配公差做了匹配，在做整柜装配仿真时，可以直接模拟模块卡装到导轨上的全过程，验证相邻模块之间的安装间隙是否满足散热要求、是否预留了足够的接线操作空间，避免现场安装时出现模块卡装干涉、接线工具无法伸入端子位的问题。

　　外形尺寸方面，模型严格按照实物的安装尺寸构建，模块的宽度、高度、深度尺寸与实物一致，背部的散热筋结构、侧面的模块连接插接件位置都做了精准还原，在做多模块并排安装的布局设计时，可以直接通过该模型核算整排扩展模块占用的导轨长度，提前规划柜内的安装空间。模块前端的标签卡槽位也做了对应结构，在做三维布线的出线方向规划时，可以根据标签位的位置调整每根线缆的弯曲半径，确保线缆不会遮挡标签标识，方便后续运维时快速查找对应通道。

　　设计思路上，建模时优先保证安装基准面的精度，模块背部与导轨接触的平面作为装配基准，所有结构特征都以该基准为参照构建，确保导入到整柜装配体中时，不会出现基准偏移导致的装配干涉。接线端子的接线孔位深度、孔径都按照实际可接入的导线规格做了还原，在做布线仿真时，可以直接匹配对应线径的线缆模型，模拟线缆压接端子后插入接线孔的状态，提前核算每根线缆的剥线长度、走线路径，减少现场接线的返工量。模块顶部的扩展连接口位置也做了精准定位，当与相邻的CPU模块或其他扩展模块拼接时，可以直接验证连接插针的对位是否准确，避免出现模块拼接间隙过大、连接不到位的问题。

　　在实际工程应用中，这类精准的三维模型可以大幅减少电控柜的设计迭代次数，以往很多项目在现场安装时才发现模块之间间隙不足、线缆弯曲半径不够、指示灯被遮挡等问题，都可以在三维设计阶段通过装配仿真提前排查。比如在做汽车零部件装配线的电控柜设计时，往往需要在有限的柜内空间排布十余个扩展模块，通过该模型可以提前模拟不同排布方式下的散热空间、接线操作空间，甚至可以模拟柜门关闭时，模块前端的线缆是否会与柜门内侧的线槽产生干涉，确保设计方案一次落地，减少现场整改的时间成本。模块外壳的脱模斜度、表面的加强筋结构也在模型中做了体现，对于需要做设备外壳定制、防护改造的场景，也可以直接基于该模型做配套结构的设计，无需重新测绘实物尺寸。
