方形截面异形螺旋压缩弹簧结构

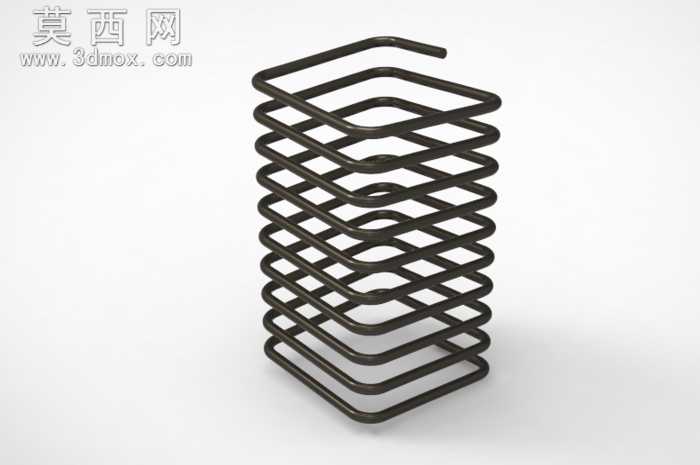

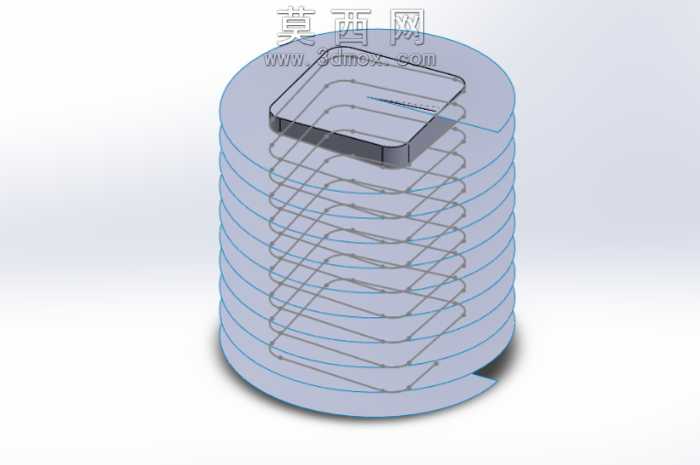

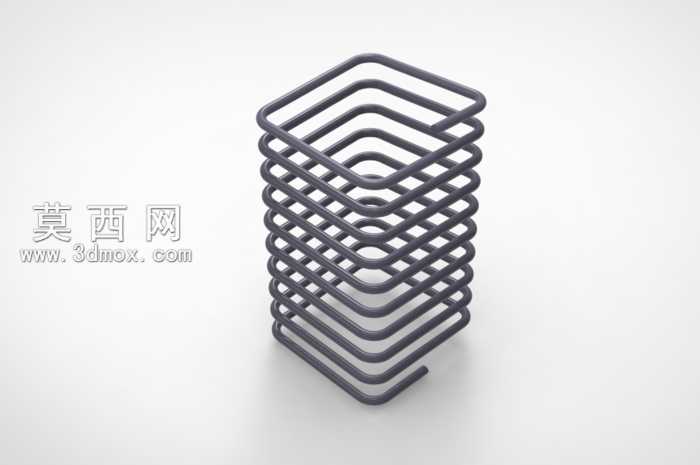

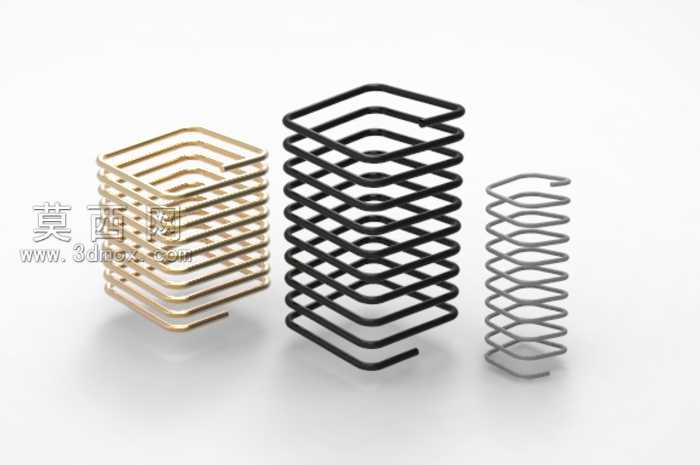

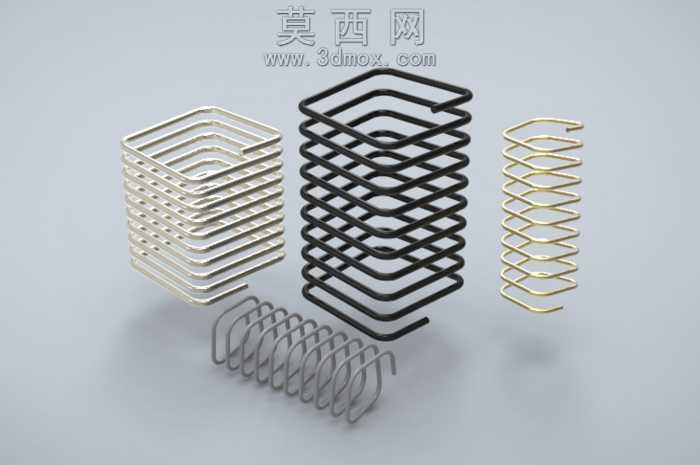

本作品为非标准截面的异形螺旋弹性构件，建模过程以参数化设计为核心逻辑，首先确定方形截面的外轮廓尺寸参数，将传统圆形弹簧的螺旋扫描路径截面替换为等边长正方形轮廓，通过三维建模软件的螺旋线生成工具，设定适配方形截面的螺距参数，保证每一圈方形簧圈之间的间隙均匀一致，避免螺旋升角随方形转角出现突变。建模阶段先绘制垂直于螺旋路径的正方形草图，约束正方形的几何中心与螺旋线端点完全重合，同时添加正方形边与基准面的平行约束，确保每一圈簧体的方形转角方向统一，不会随螺旋扭转出现角度偏移。扫描生成实体后，对簧体两端的收尾结构进行单独处理，将末端的方形簧圈逐渐收窄过渡为平直的伸出端，对所有棱边添加均匀的圆角特征，避免尖锐棱角带来的应力集中问题。材质渲染阶段选用弹簧钢常用的发黑处理质感，调整金属材质的粗糙度参数模拟氧化层的哑光金属效果，添加细微的表面颗粒质感还原真实五金件的表面纹理，通过环境光遮蔽效果突出方形簧圈层层堆叠的层次感，清晰展现每一圈方形轮廓的转角结构。结构设计上区别于传统圆柱螺旋弹簧，方形截面的簧体可适配方形安装空间，在相同安装尺寸下提供更均匀的周向弹力，两端伸出的平直端可直接作为安装定位结构，无需额外加装固定支座，适用于有特殊安装空间限制的弹性复位、缓冲减震场景，建模过程中反复校验螺旋升角与方形截面的匹配度，避免扫描过程中出现特征自相交的问题，保证模型可直接用于后续的结构装配与力学仿真分析。
