E27灯座连接套筒结构三维设计

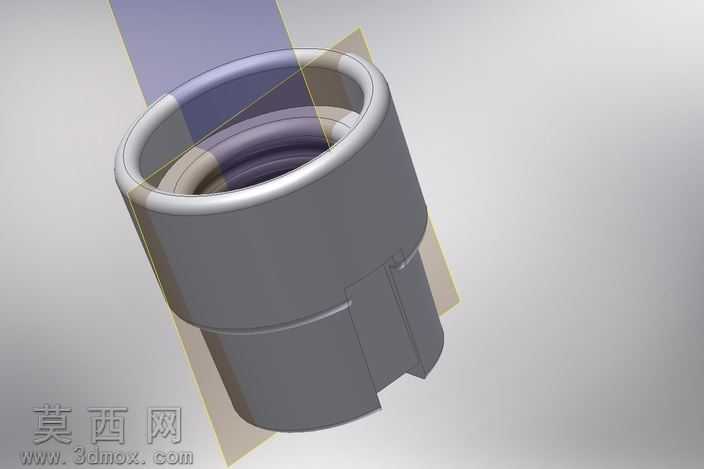

本作品为E27规格灯座配套的连接套筒三维结构设计，采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循灯座配件的行业尺寸规范，以回转体基础特征为建模起点，首先绘制套筒主体的轴向截面草图，通过旋转凸台特征生成主体筒状基础结构，保证筒壁厚度均匀一致，适配E27灯头的标准旋合尺寸。建模阶段针对套筒上部的灯头旋合腔做了精准的结构设计，内腔预留了适配铜质导电触点的安装卡位，内壁设置了与E27灯头螺纹匹配的导向限位筋，无需额外加工螺纹即可实现灯头的卡接定位，降低后续注塑生产的脱模难度。套筒下部设计了对称分布的卡扣开槽结构，开槽位置与尺寸经过反复校核，可与灯具底座的对应卡扣实现稳固扣合，同时在筒身中部设计了一圈环形加强筋，提升套筒整体的抗挤压形变能力，避免安装过程中筒身开裂。材质设定阶段为模型赋予了哑光深灰色硬质PVC材质，调整材质的粗糙度参数模拟注塑件的表面质感，边缘处添加了微小的圆角特征，还原真实注塑零件的工艺圆角细节，避免尖锐棱角带来的应力集中问题。渲染环节采用三点布光方案，主光源从斜上方45度投射，突出筒身的圆柱曲面轮廓与加强筋的结构层次，辅助光源补充暗部细节，避免开槽位置出现死黑区域，添加半透明的剖视参考面展示内部腔体结构，清晰呈现内腔卡位与外壁卡扣的位置对应关系。设计过程中充分考虑了注塑生产的工艺要求，所有结构均设置了合理的脱模斜度，壁厚保持均匀无突变，避免注塑过程中出现缩痕、缺料等问题，卡扣与开槽的位置做了错位加强处理，保证多次拆装后卡扣仍具备足够的弹性卡紧力，整体结构紧凑，尺寸精度符合照明电器配件的装配要求，可直接用于后续的模具开发与产品打样验证。
