PIAB粉末输送称重操作平台结构设计

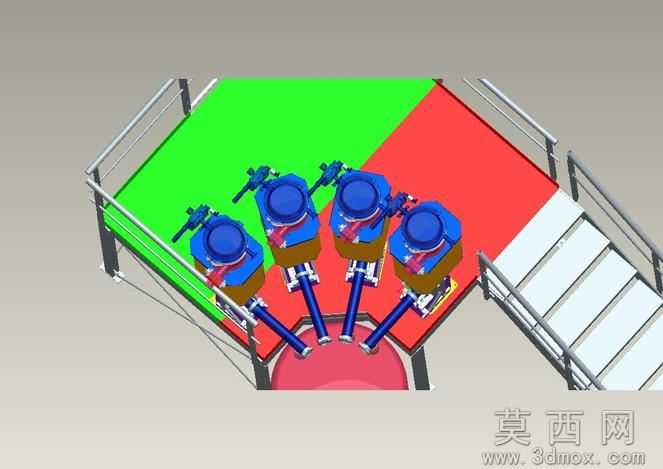

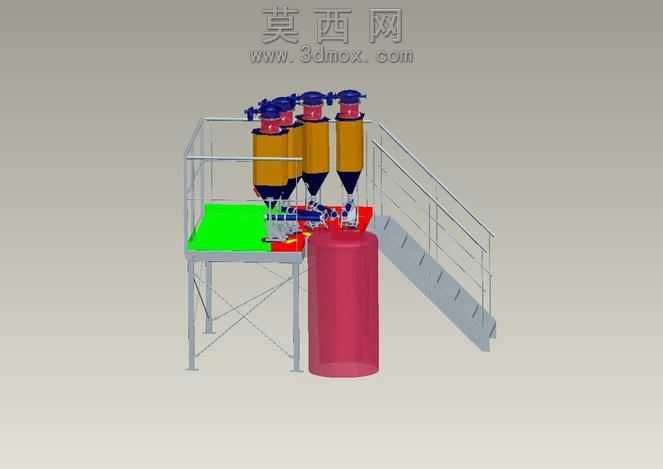

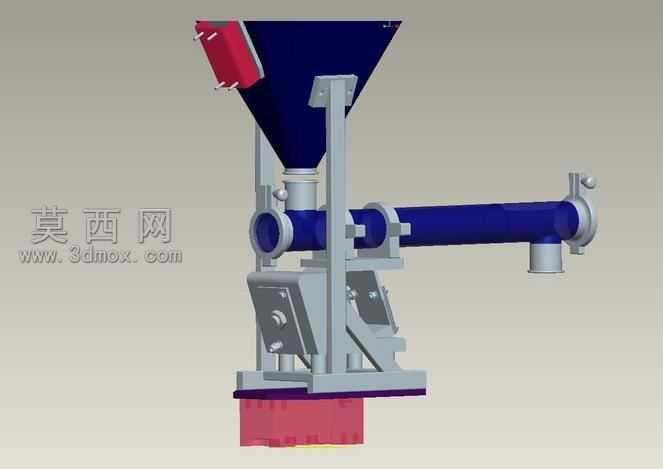

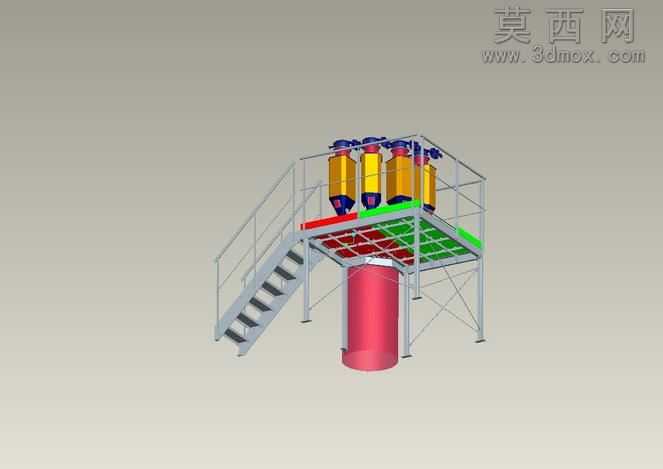

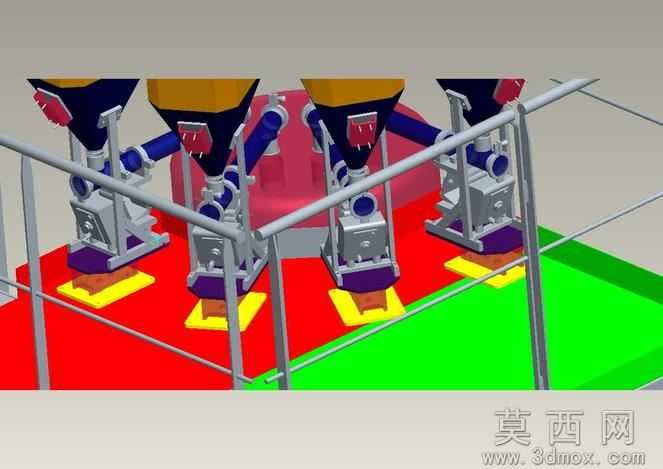

本作品为面向工业粉末物料处理场景的PIAB粉末输送称重操作平台三维模型，整体采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循工业操作平台的安全设计规范与物料输送设备的布局逻辑，完整还原了实体设备的全部结构细节。模型整体采用模块化建模思路，将整套平台拆分为支撑框架、操作楼梯、防护护栏、工位平台板、物料缓存料斗、粉末输送单元六大独立模块分别建模后完成装配，各模块间的连接结构、装配间隙均按照实际工业安装标准设置，可直接用于后续的工程出图、结构校核与虚拟仿真。材质渲染阶段，针对不同部件的实际材质属性分别赋予对应材质：支撑框架、楼梯、护栏等钢结构部件采用哑光银灰色金属材质，还原碳钢型材经防锈喷涂后的表面质感；平台作业面采用红绿分区的防滑格栅板材质，清晰划分物料放置区与人员操作区，符合工业现场的安全目视化要求；下方的缓存料斗采用亮面红色烤漆材质，上部的粉末输送单元采用金黄主体搭配蓝色端盖的材质区分，还原PIAB原装输送组件的外观特征，各材质的粗糙度、反光度参数均经过反复调试，渲染效果贴近真实工业设备的视觉表现。结构设计上，整套平台采用方管焊接的桁架式支撑结构，斜向支撑筋合理分布，保障平台承重稳定性；单侧设置带防滑踏步的斜向楼梯，楼梯两侧加装连续防护扶手，平台周边设置全高安全护栏，避免作业人员跌落风险；平台中部预留下料口对接下方圆柱形缓存料斗，上部沿平台边缘排布多组粉末真空输送器，可同时完成多路粉末物料的负压输送、称重计量与暂存下料作业，各输送器的安装位置预留了足够的操作维护空间，方便后期设备检修与滤芯更换。设计过程中充分考虑了粉体物料处理的作业需求，平台作业高度按照人体工程学尺寸设置，操作人员站立在平台上可轻松完成各输送器的参数调整、物料对接操作，格栅平台的镂空设计可避免粉末积料，减少现场清理工作量，整套模型结构完整，装配关系清晰，可作为粉体处理生产线、配料工位设计的参考方案，也可用于工业场景动画制作、职业培训教学演示等场景。
