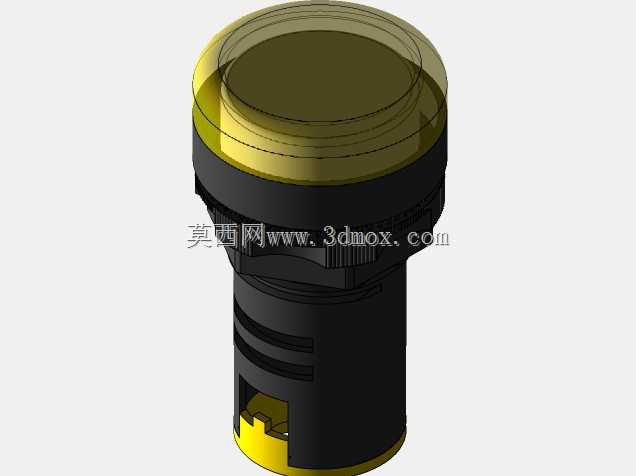

24V黄色AC/DC电源指示灯三维结构

　　在工业控制柜体、自动化生产线工位、机床操作面板、低压配电终端这类场景里，设备状态的可视化传递永远是人机交互最基础也最核心的环节，这款适配交直流24V供电的黄色指示灯，就是专门针对这类工业场景开发的状态指示元件。从实际选型应用的角度看，24V是工控领域最通用的安全控制电压等级，不管是PLC输出端的直接驱动，还是继电器回路的状态反馈，都不需要额外加装分压或者转换模块，直接接入回路就能工作，能大幅简化柜内布线的复杂度，也降低了不同电压等级混接带来的安全隐患。

　　从结构设计的逻辑来看，这款指示灯采用了行业通用的22mm安装孔径适配结构，头部直径做到28mm，刚好能覆盖安装面板的开孔边缘，避免开孔毛刺外露影响柜体美观，同时头部的透光罩采用半透明黄调工程塑料注塑成型，不是那种全透明罩加内部色片的结构，这种一体化透光罩的好处是光线漫反射更均匀，不会出现局部亮斑，哪怕在车间强光环境下，也能从侧面较大角度清晰识别灯的亮灭状态，不会因为操作人员站位角度问题出现状态误判。灯体主体采用黑色阻燃工程塑料，绝缘性能满足低压电器的相关要求，安装时不需要额外做绝缘隔离，直接卡入面板开孔后，通过后部的卡扣结构就能快速固定，不需要拧动大量固定螺丝，在批量组装柜体的时候能有效提升装配效率。

　　在功能特性上，这款指示灯的电流消耗控制在20mA以内，属于低功耗元件，哪怕一个控制柜里装配数十个这样的指示灯，累计的功耗也不会对控制回路的负载造成明显影响，同时低功耗也意味着元件本身的发热量极低，长时间连续工作也不会出现灯体发烫的情况，能有效延长内部LED发光元件的使用寿命，减少后期运维更换的频次。灯体后部预留了标准的接线空间，适配常见的针式接线端子或者线夹式接线，不管是硬线还是软线都能可靠连接，不会出现接线松动导致的灯体闪烁或者不亮的问题。

　　做三维建模的时候，需要重点把控几个安装边界的尺寸：首先是面板开孔的公差配合，灯体的卡接部位尺寸要和22mm标准开孔形成合理的间隙配合，既不能太松导致灯体在面板上晃动，也不能太紧导致装配的时候卡入困难，甚至撑裂塑料灯体；其次是灯体后部的纵深尺寸，要考虑到柜内布线的弯曲半径，不能因为灯体后部过长，和柜内的线槽或者其他元件产生干涉；还有头部透光罩的弧度，要保证光线折射的角度符合可视范围的要求，建模的时候不能只做外观的形似，要结合实际的光学漫反射逻辑调整曲面的曲率，不然做出来的模型看着像，实际打样之后会出现可视角度不足的问题。

　　从实际使用的场景延伸来看，这种黄色指示灯一般用来做设备的待机、预警、工序到位这类提示状态，和红色的故障报警、绿色的运行指示形成明确的视觉区分，符合工业现场的颜色标识规范，操作人员不需要凑近看标识，远远通过颜色就能判断设备当前的状态，在嘈杂的车间环境里，这种视觉提示比声音提示的覆盖范围更广，也不会因为车间噪音导致提示被忽略。建模的时候还要注意灯体表面的细节，比如头部和底座连接的防滑齿纹，是实际装配的时候用来拧动灯体锁紧的结构，不能省略掉，不然模型和实际产品的装配逻辑就对不上；还有灯体侧面的散热槽结构，虽然本身功耗低，但这些槽位一方面是用来增强结构强度，另一方面也是注塑的时候方便料流填充，建模的时候要还原这些工艺细节，不能做成光溜溜的圆柱，不然就失去了工业元件的写实感。
