M6规格T30梅花头盘头黑色钢氧化螺钉

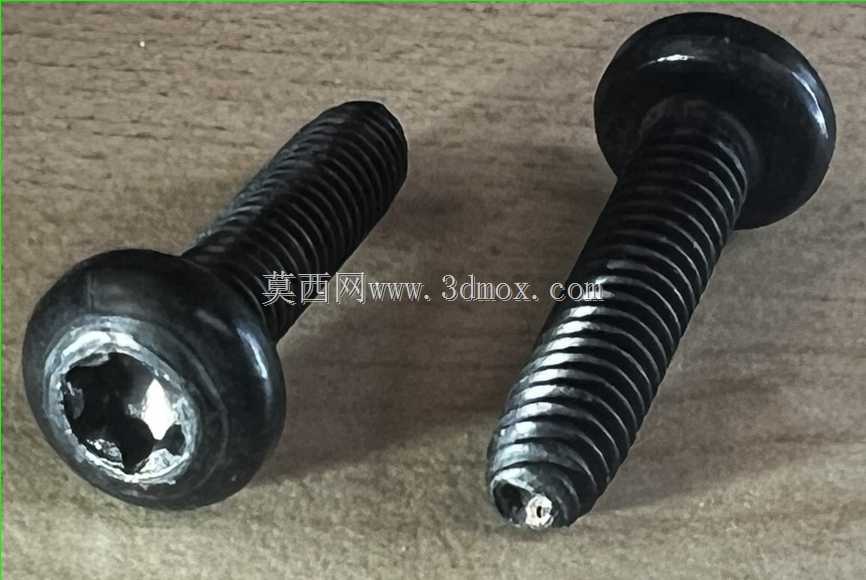

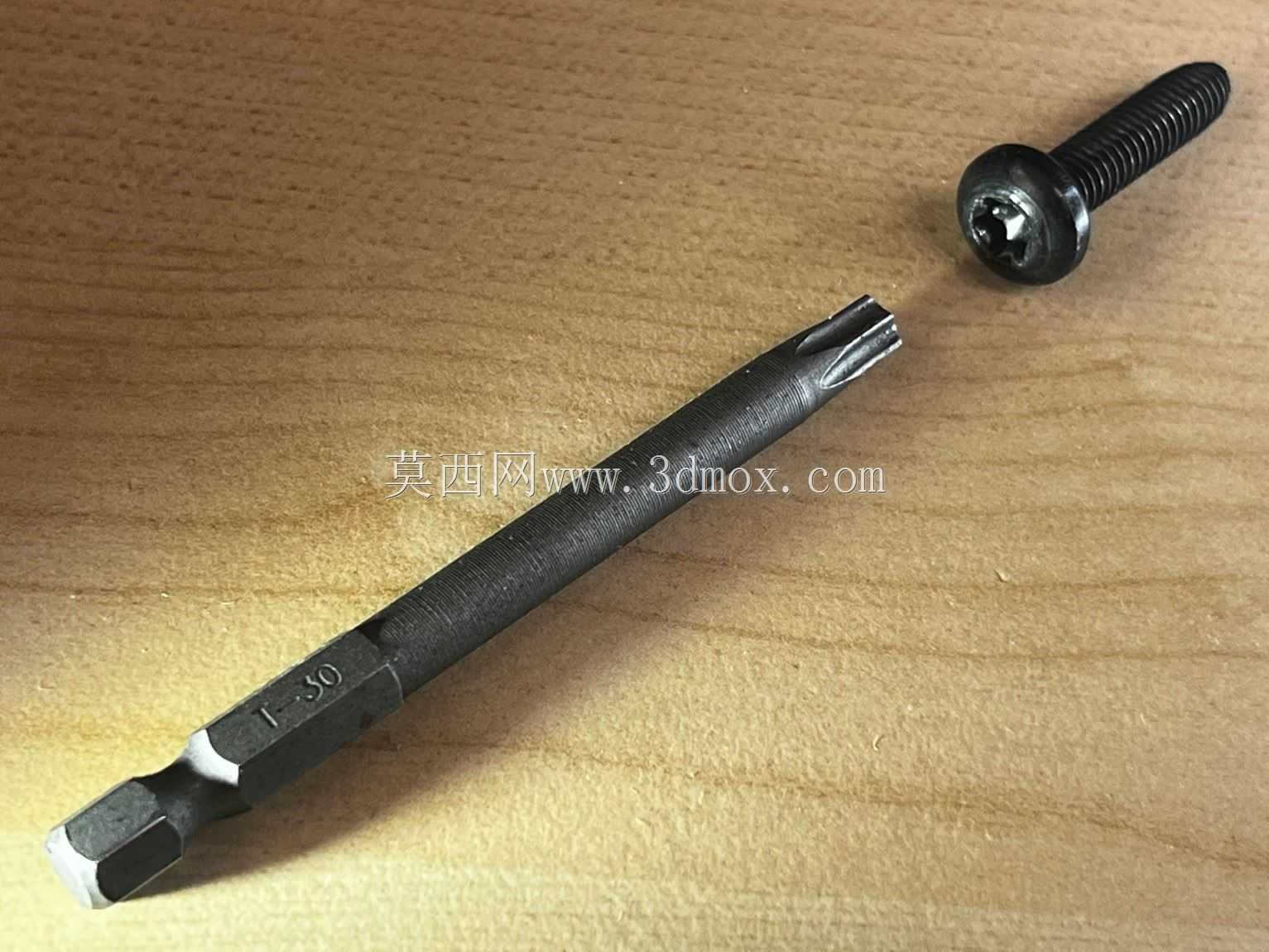

　　这款螺钉采用盘头结构设计，头部承载面直径大于同规格沉头螺钉，不需要在被连接件上加工沉孔，直接贴合钣金表面就能获得足够的压紧接触面积，对于货箱侧围这类1.5-2mm厚度的薄壁钣金件来说，更大的头部承压面可以避免拧紧时压强过大压溃钣金涂层，甚至造成钣金局部凹陷变形。头部驱动槽选用T30规格的Torx梅花结构，相比同尺寸内六角槽，梅花槽的驱动面是六个圆弧面均匀受力，拧紧时工具与槽口的接触面积更大，不会出现内六角常见的棱角磨圆打滑问题，不管是生产线上的气动定扭工具装配，还是后期售后维护时的手动工具拆卸，都能稳定传递扭矩，即便是螺钉表面出现轻微浮锈，也能顺利施力拆卸，不会因为槽口损坏导致零件报废。这款盘头梅花槽螺钉的设计初衷，是解决商用车货箱侧围支架固定场景下的紧固件打滑、锈蚀松动问题，早年在重卡售后改装领域做现场测绘时，常遇到货箱固定支架与侧围钣金连接位置的十字、外六角螺钉因为长期受路面颠簸交变载荷，出现槽口滑牙、拆卸困难的情况，尤其是常年跑干线物流的车辆，底盘与货箱连接位置的紧固件受雨水、融雪剂侵蚀，普通镀锌层两三年就会出现锈迹，后期维护拆卸时极易断钉，反而增加维修工时。

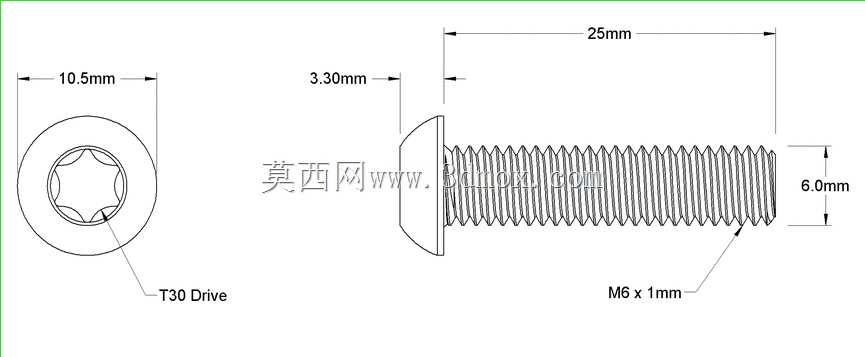

　　螺钉公称直径为M6，螺杆有效螺纹长度25mm，这个长度规格刚好适配货箱侧围2mm钣金+3mm厚度固定支架+防松垫片的总叠厚，拧紧后螺纹露出螺母2-3个螺距，既满足螺纹连接的啮合长度要求，又不会因为螺杆过长干涉货箱内部的线束、护板布置。表面采用黑色氧化处理，相比普通电镀锌层，氧化膜层的附着力更强，在经常受砂石飞溅、泥水冲刷的货箱侧围位置，不容易出现镀层脱落的问题，同时黑色外观与商用车底盘、货箱的黑色电泳涂层色调一致，装配后不会出现明显的色差，满足整车外观一致性要求。

　　建模过程中需要注意几个关键尺寸的公差控制：头部球面的轮廓度要控制在0.1mm以内，保证头部成型后没有明显的合模线凸起，避免装配时头部与钣金面出现点接触导致压紧力不均；梅花槽的深度要严格控制，过浅会导致工具插入深度不足容易打滑，过深则会降低头部的结构强度，在大扭矩拧紧时出现头部开裂；螺纹部分采用标准粗牙螺距1.0mm，螺纹大径、中径公差按照6g级精度建模，保证与标准M6螺母、螺纹孔的互换性，不需要二次加工就能直接装配。

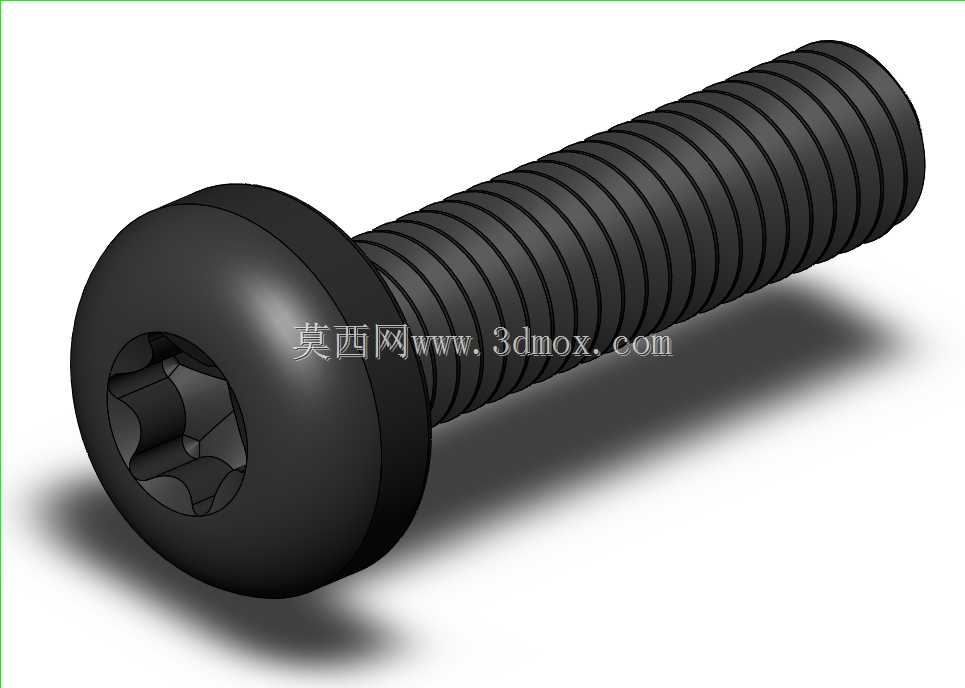

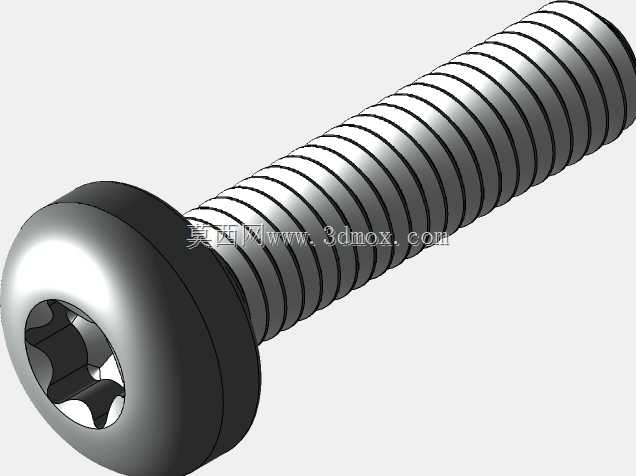

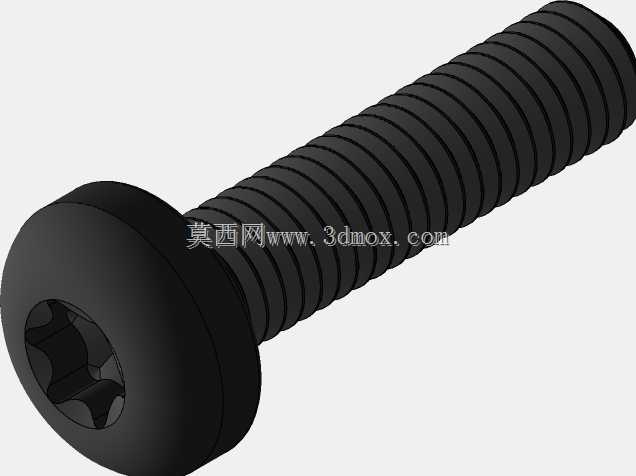

　　在实际装车验证中，这款螺钉的拧紧扭矩设定在8-10N·m区间，配合弹簧防松垫片使用，可以承受三级公路颠簸路面下持续的交变载荷，不会出现松动退牙的情况，相比原来使用的十字盘头螺钉，装配时的滑牙率从原来的12%降到了1%以下，后期维护拆卸的成功率提升到98%以上，尤其适合商用车、工程机械设备这类长期在户外复杂工况下运行的设备的薄壁结构连接场景。建模时还原了螺纹的完整牙型轮廓，头部的梅花槽细节也按照标准Torx槽型参数绘制，头部与螺杆衔接位置的圆角过渡也做了准确还原，避免应力集中导致的螺钉断裂问题，整个模型的尺寸边界完全符合实际量产零件的尺寸要求，可以直接用于装配干涉检查、工装夹具设计以及虚拟装配验证环节。
