分体式双轴承座总成结构三维设计

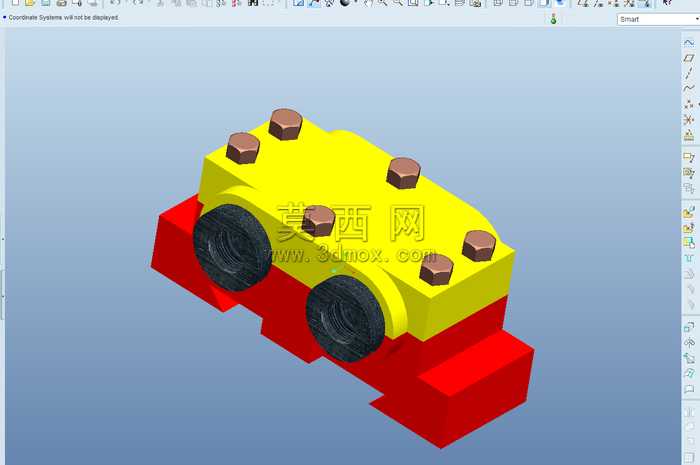

本模型为分体式双轴承总成结构，采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械装配设计规范，对各配合部件的尺寸公差、装配间隙进行了合理预留，确保模型可直接用于后续的结构验证、装配模拟以及工程图导出工作。模型整体采用上下分体式结构设计，下部为红色的安装基座，基座设置有定位凸台结构，可实现总成在设备安装位的快速定位与固定，避免运行过程中出现移位问题；上部为黄色的轴承压盖结构，压盖与基座之间通过六组六角头螺栓实现紧固连接，螺栓沿压盖轮廓均匀排布，可保证压合受力均匀，为内部轴承提供稳定的压紧力，防止轴承运行过程中出现窜动。模型内部集成两组并排布置的滚动轴承，轴承外圈与基座、压盖的轴承室采用过渡配合设计，可保证轴承外圈固定牢靠，内圈可随传动轴顺畅转动，满足双轴并行传动的支撑需求。材质渲染方面，对不同部件进行了差异化材质赋予：基座与压盖采用铸铁材质渲染效果，表面呈现哑光金属质感，还原铸造五金件的真实外观；螺栓采用标准碳钢镀锌材质效果，表面带有轻微金属反光，体现标准紧固件的工艺特征；轴承部分还原了滚动轴承的真实结构，滚动体、保持架、内外圈分别赋予对应材质，清晰展示轴承内部构造。设计过程中充分考虑了总成的拆装便利性，分体式结构无需额外拆卸周边传动部件即可完成轴承的更换与维护，六组螺栓的排布位置预留了足够的扳手操作空间，可降低现场装配与维护的操作难度。整体模型结构完整，无缺失特征，各部件之间的装配关系清晰，可用于机械设计教学、五金配件结构展示、传动系统装配模拟等多个场景，能够直观展示双轴承支撑总成的典型结构形式与装配逻辑，为同类型轴承支撑部件的设计提供清晰的结构参考。
