48V转110/220V直流交流逆变装置结构设计

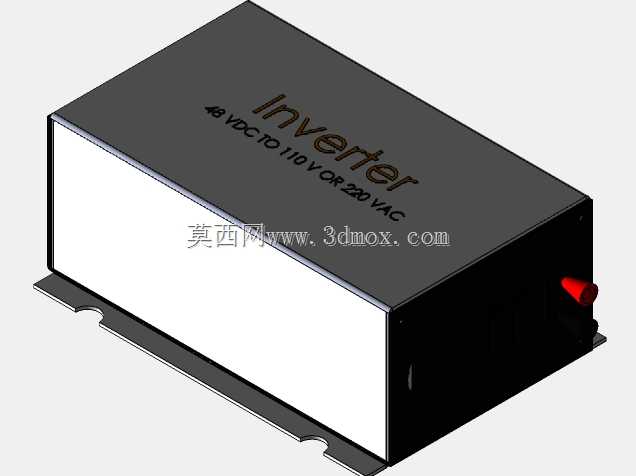

　　这款逆变装置的三维结构设计，核心围绕离网供电场景的实际安装与使用需求展开，在做结构排布之前，首先梳理了这类设备的核心应用边界：它主要适配离网光伏储能系统、车载后备供电、小型户外作业临时供电、通讯基站后备电源等场景，核心功能是将48V直流侧的电能，转换为110V或220V的工频交流电，为常规民用交流用电设备提供供电接口。从结构设计的思路来看，首先要解决的是功率器件的散热排布问题，这类逆变装置内部的功率MOS管、整流桥、变压器核心部件在工作时会产生持续热量，因此外壳采用了金属壳体搭配底部安装法兰的结构，底部的带缺口安装耳是按照常规电气柜内安装、壁挂安装的通用孔位尺寸设计的，安装耳上的缺口可以兼容M4到M6的固定螺丝，安装时不需要完全拧下螺丝就能将设备卡入固定位，适配现场安装的操作便利性。外壳的主体分为上下两个部分，上盖采用深色金属材质，表面做了磨砂氧化处理，一方面可以避免长期使用过程中表面产生划痕影响标识辨识度，另一方面金属上盖可以直接作为内部功率器件的散热延伸面，内部的功率器件通过导热硅胶垫直接与上盖内壁贴合，将工作时产生的热量直接传导到外壳表面散出，不需要额外加装外置散热风扇，既降低了设备运行的噪音，也减少了风扇进灰带来的内部器件积灰问题，提升了设备在多尘户外场景下的运行可靠性。

　　正面的白色面板区域是内部主电路腔体的封板，这个区域做了内凹的结构设计，一方面可以强化壳体的结构强度，避免设备受到侧面挤压时壳体变形触碰内部电路，另一方面也给侧面的接线端子留出了安全防护距离，设备侧端的红色接线端子是直流输入侧的正极接线位，对应的另一侧对称位置设置了负极接线位与交流输出接线位，接线端都做了内凹防护，避免接线后裸露的金属部分被误触，满足电气安全的间隙要求。从安装边界尺寸来看，这款设备的整体长宽高比例按照常规1U到2U之间的电气安装空间设计，长度方向可以适配标准电气柜的横向安装间距，宽度方向不会占用相邻安装位的空间，底部的安装耳突出主体的尺寸控制在15mm以内，安装后不会和柜内的走线槽产生干涉。

　　在内部结构的排布逻辑上，将高压交流侧的电路与低压直流侧的电路做了物理分隔，中间通过绝缘隔板隔开，避免高低压电路之间的爬电距离不足带来的安全隐患，内部的主变压器放置在腔体的中心位置，周边预留了足够的走线空间，输入输出的接线端都对应设置在靠近壳体侧壁的位置，外部接线不需要在内部绕线，减少了线损同时也方便后期的维护检修。壳体表面的标识采用激光蚀刻工艺，直接在金属上盖表面标注了设备的核心参数“48VDC TO 110V OR 220 VAC”以及产品名称，不会因为长期使用出现标识磨损脱落的问题，方便现场运维人员快速识别设备的参数规格。

　　在结构强度的设计上，壳体的板材厚度选用1.2mm的冷轧钢板，边角处做了折弯加强处理，设备整体可以承受10kg以内的静态压力不会产生明显变形，满足运输、安装过程中的抗冲击要求，底部的安装耳与主体壳体采用一体折弯成型，不是额外焊接的配件，避免长期使用后安装耳脱落的问题。考虑到这类设备可能会在有一定湿度的环境下使用，壳体的拼接处都做了折边咬合结构，拼接缝隙控制在0.5mm以内，可以阻挡大部分的飞溅水滴与灰尘进入内部，适配室内以及有简单遮挡的户外安装场景。在接口的设计上，除了侧端的大电流接线端子，还预留了状态指示灯的安装位，对应在壳体侧端的指示灯开孔可以直观显示设备的工作状态、故障状态，不需要打开设备外壳就能判断运行情况。
