机用重型精密台虎钳三维建模设计

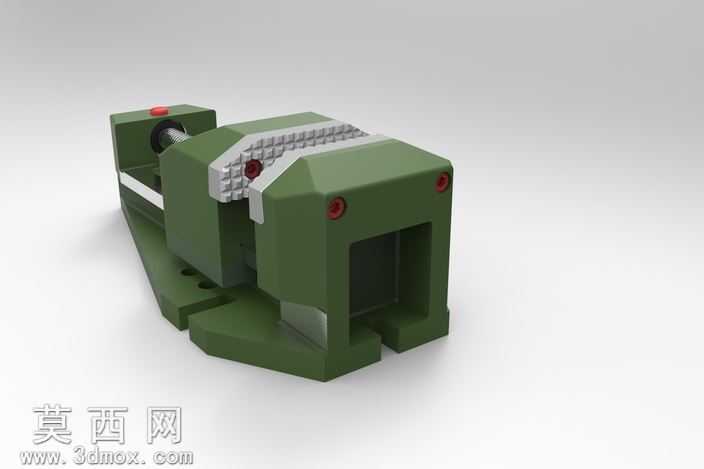

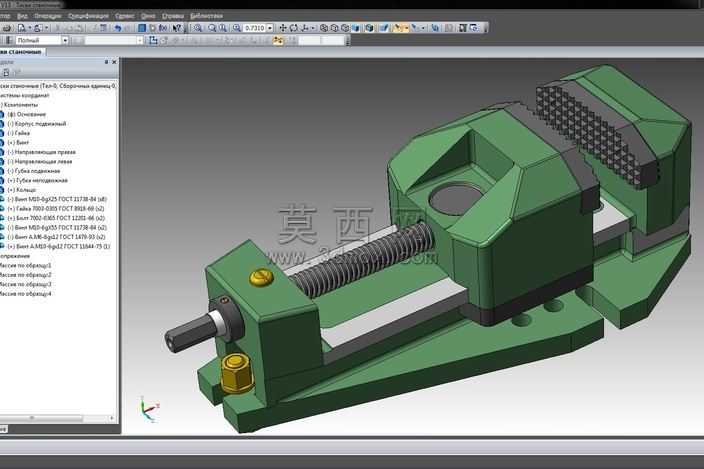

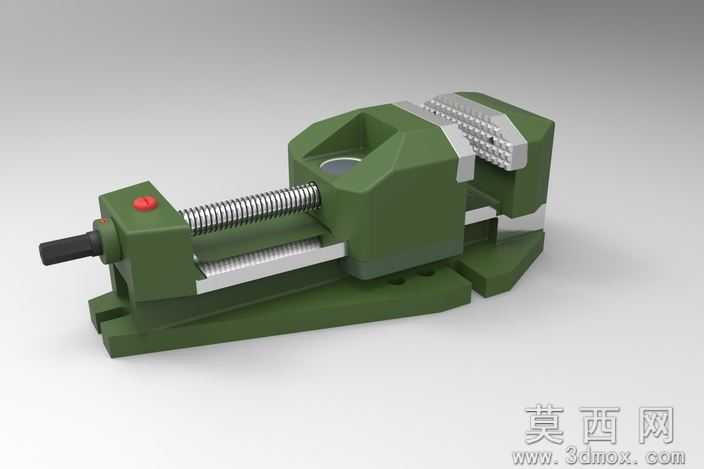

本模型为机用重型台虎钳的三维参数化建模作品，整体建模过程严格遵循机械加工工装的实际生产尺寸逻辑，在主流三维建模软件中完成全结构的特征搭建，从底座基准特征开始逐步向上构建各功能模块，确保各部件的装配约束关系完全符合实际机械运动逻辑。建模初期先完成固定钳身的基体特征绘制，通过拉伸、切除、倒角等基础特征搭建出钳身的主体承重结构，对钳身表面的安装孔、定位槽、加强筋结构逐一进行特征还原，保证固定钳身的结构强度表现与实物一致。活动钳身部分通过导轨配合特征与固定钳身实现滑动连接，建模时严格控制导轨配合面的公差间隙，还原真实虎钳的滑动顺畅度，同时对活动钳身与丝杠配合的螺母安装位做了精准的特征切除，保证丝杠传动结构的装配合理性。丝杠传动部分采用螺旋扫描特征完成传动螺纹的建模，还原梯形传动螺纹的牙型参数，同时对丝杠端部的摇柄安装方头、限位轴肩结构做了细致还原，摇柄部分的防滑纹理、端头的限位结构也通过特征阵列完成建模。钳口部分单独建模，通过阵列特征还原钳口板上的交叉防滑齿结构，同时预留出钳口板与钳身连接的沉头安装孔位，还原可更换钳口板的实际结构。底座部分建模时还原了旋转定位结构与安装固定孔位，对底座的加强筋结构做了等比例还原，保证整体结构的稳定性表现。材质渲染阶段，为钳身主体赋予军绿色哑光金属漆材质，模拟工业级铸铁喷塑的表面质感，对丝杠、导轨等传动部件赋予抛光钢材材质，还原金属加工面的光泽质感，钳口防滑齿部分做了发黑处理的材质表现，摇柄端头的操作按钮赋予醒目的红色塑料材质，提升整体视觉辨识度。渲染时采用柔和的工业产品布光方案，通过多角度光源突出模型的结构轮廓与材质细节，阴影效果柔和自然，充分展现台虎钳厚重扎实的工业质感。整体建模过程完全遵循机械设计的装配逻辑，所有活动部件均保留了正确的运动自由度，可直接用于装配干涉检查、运动仿真演示以及工程图纸的导出，能够为机加工工装的设计参考、教学演示提供精准的三维数字模型支撑，模型各部件的结构比例完全参照工业级重型台虎钳的实际参数，细节还原度高，结构逻辑清晰，充分展现了机床夹持类工装的典型结构特征。
