精密手动台虎钳钻床夹持工装设计

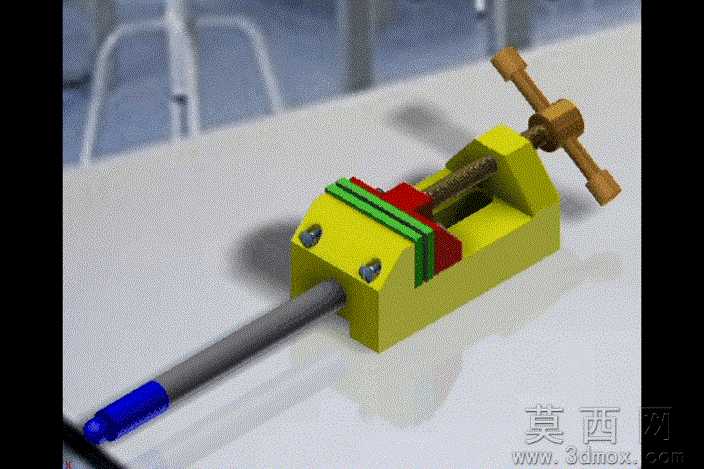

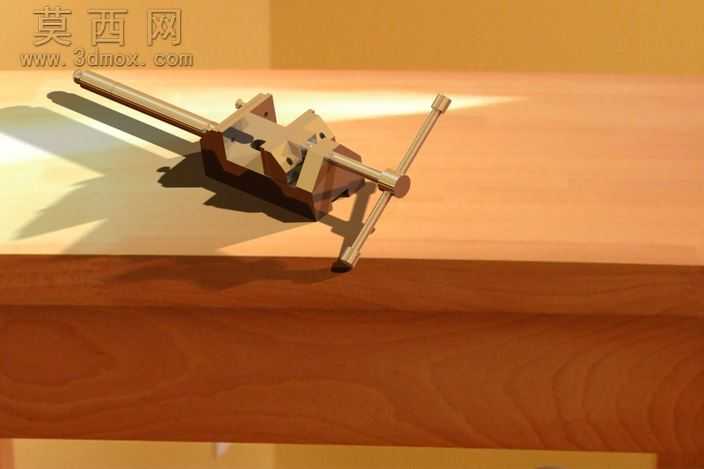

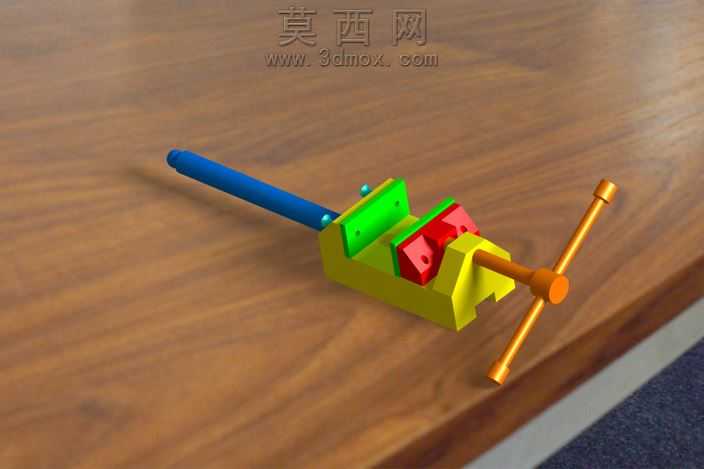

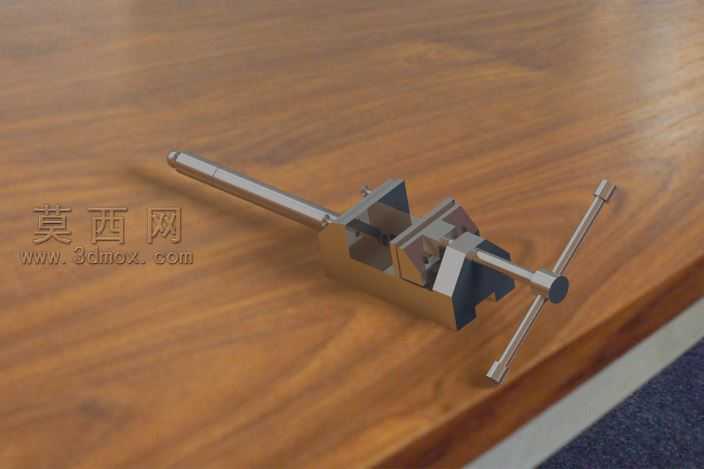

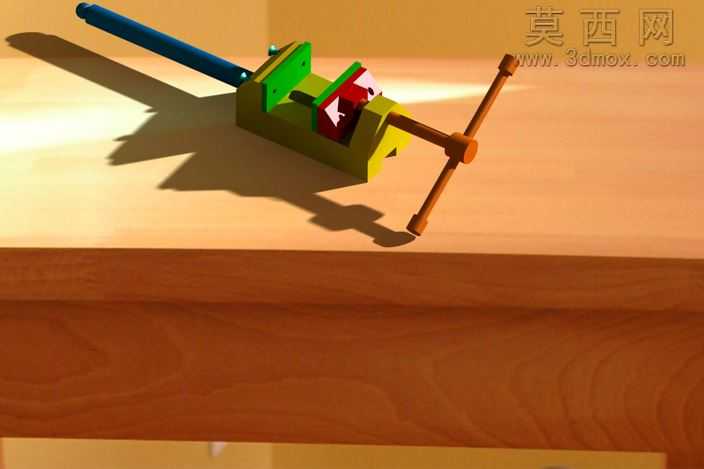

本作品为适配钻床加工场景的精密手动台虎钳三维模型，建模阶段采用参数化设计思路，先基于钻床加工时工件夹持的受力需求，确定钳身、活动钳口、固定钳口、传动丝杠、摇动手柄的核心尺寸比例，保证夹持行程、开口范围可适配常规小型钻床的加工工件尺寸。建模过程中对各部件的装配关系做了精准还原：固定钳身作为基准部件，预留了与钻床工作台连接的安装定位结构，活动钳口通过导轨副与钳身配合，保证滑动过程无卡滞、无旷量；传动丝杠采用梯形螺纹结构建模，还原了螺纹副的传动特性，摇动手柄与丝杠的连接部位做了防转结构设计，还原手动操作时的施力逻辑。材质渲染阶段针对不同部件做了差异化材质表现：钳身、钳口等受力结构件采用哑光金属材质，模拟铸铁或淬硬钢的磨砂金属质感，表面添加细微的机加工纹理，还原工业工装的真实质感；丝杠、摇动手柄等传动部件采用亮面镀铬金属材质，表现金属加工后的光洁表面效果；夹持面做了防滑齿纹的细节建模，还原真实虎钳夹持工件时的防滑结构。整体结构设计兼顾了手动操作的便利性与钻床加工时的夹持刚性，各活动部件的运动行程均做了限位设计，避免操作过程中出现部件脱出的问题，模型装配层级清晰，各部件可单独拆分用于工程图导出或运动仿真，可直接用于钻床工装的结构参考、教学演示或加工工艺方案验证，完整还原了手动虎钳从外部造型到内部传动结构的全部细节，没有冗余的结构设计，所有造型特征均服务于夹持功能的实现。
