水平轴三叶片风力发电整机结构设计

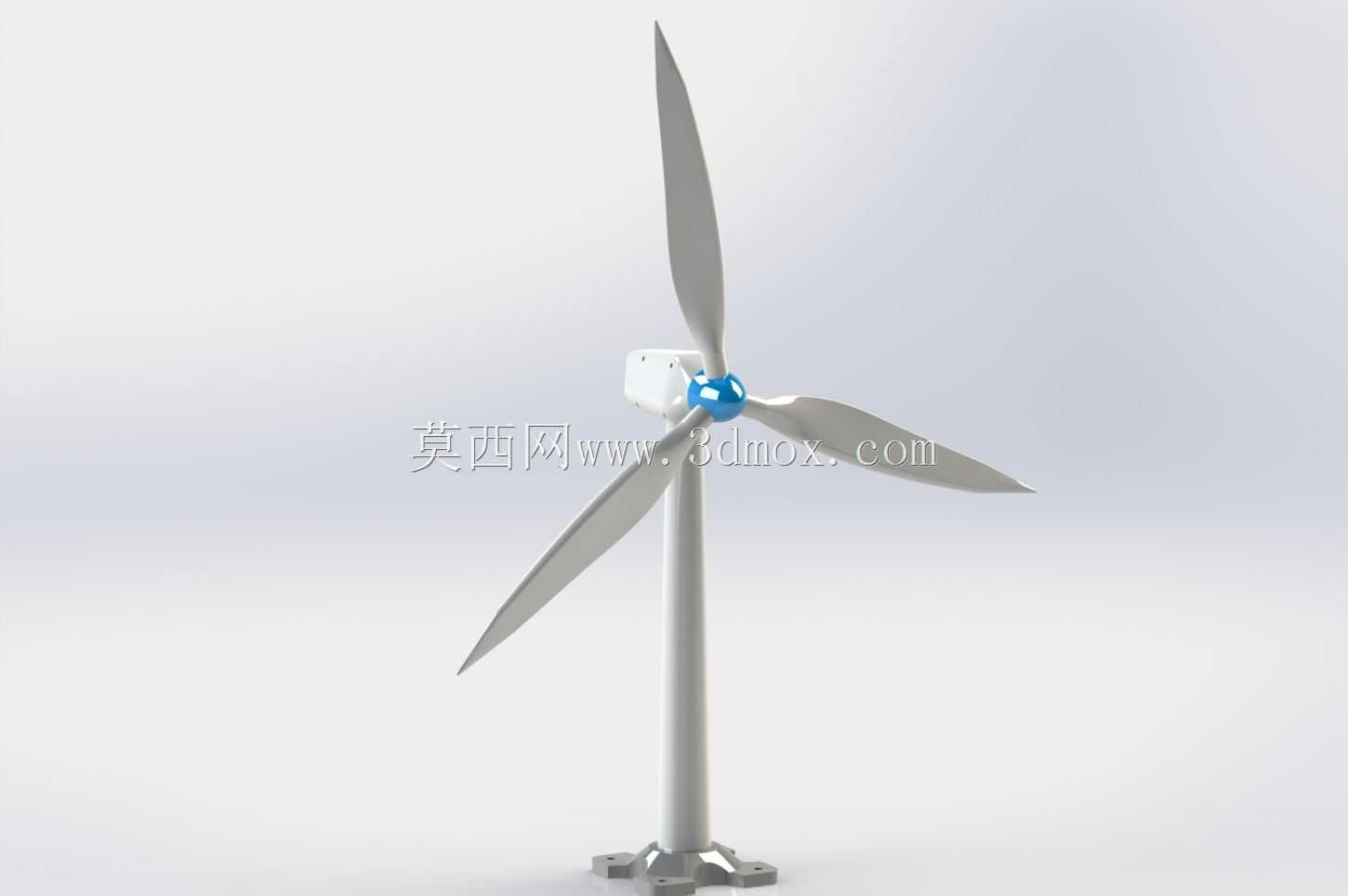

　　在陆上集中式风场、山地分散式风电项目、沿海滩涂风电场以及偏远离网供电场景中，水平轴风力发电机组都是核心的风能捕获转换设备，这套三维结构完整还原了量产级机组的核心装配关系，可直接用于结构校核、教学演示、方案评审阶段的可视化参考。从实际运维与安装的角度看，该结构采用经典的上风向三叶片布局，风轮旋转平面正对来流方向，避免了下风向布局中塔筒对气流的遮挡扰动，能有效降低叶片通过塔筒时的气动载荷波动，延长叶片与主轴的疲劳寿命。

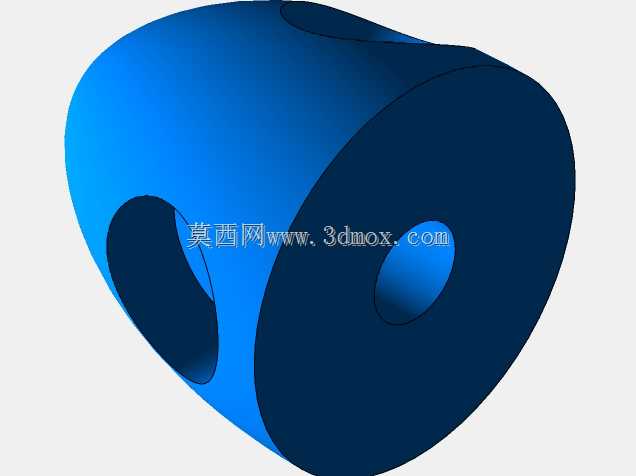

　　设计过程中优先考虑了不同风资源区的适配性，叶片采用成熟的翼型渐变设计，从叶根到叶尖弦长逐步收窄，扭角沿展向连续变化，保证不同半径位置的翼型都能在额定转速下处于最优攻角区间，既提升低风速段的启动性能，也能在额定风速以上通过变桨机构调整桨距角，限制风轮捕获的功率，避免过载对传动链造成冲击。轮毂采用球墨铸铁铸造成型的结构，三个叶片安装法兰呈120度均匀分布，内部预留变桨轴承、变桨驱动机构的安装空间，所有安装孔位的同轴度、端面跳动公差都在模型中做了装配约束还原，能直观看到变桨动作时叶片与轮毂的运动包络，不会出现干涉问题。

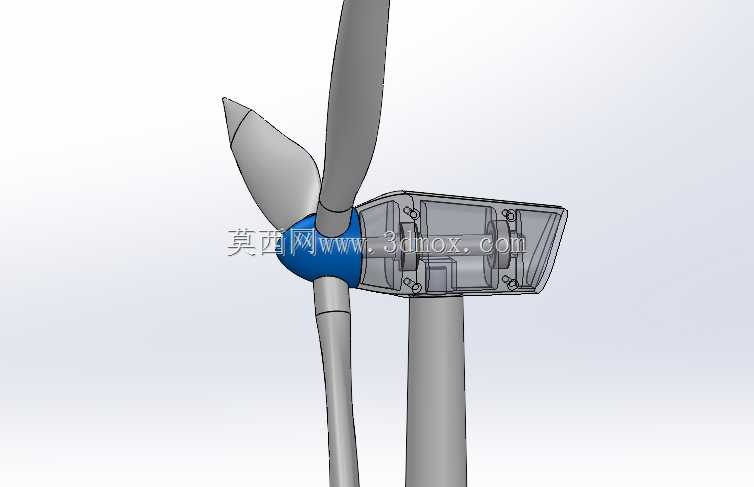

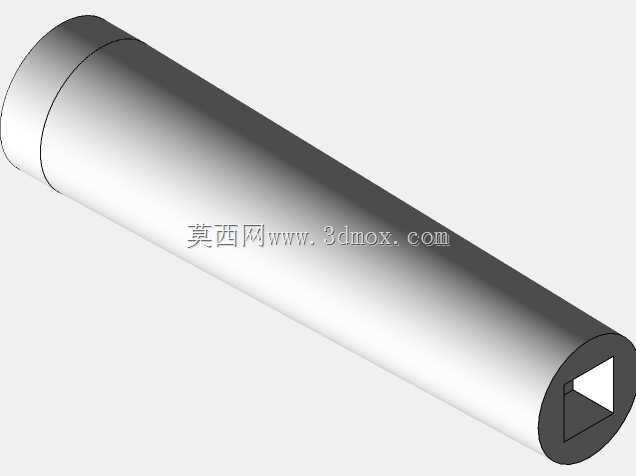

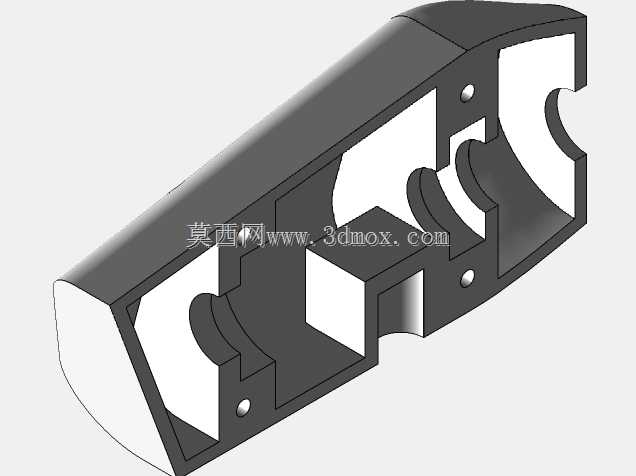

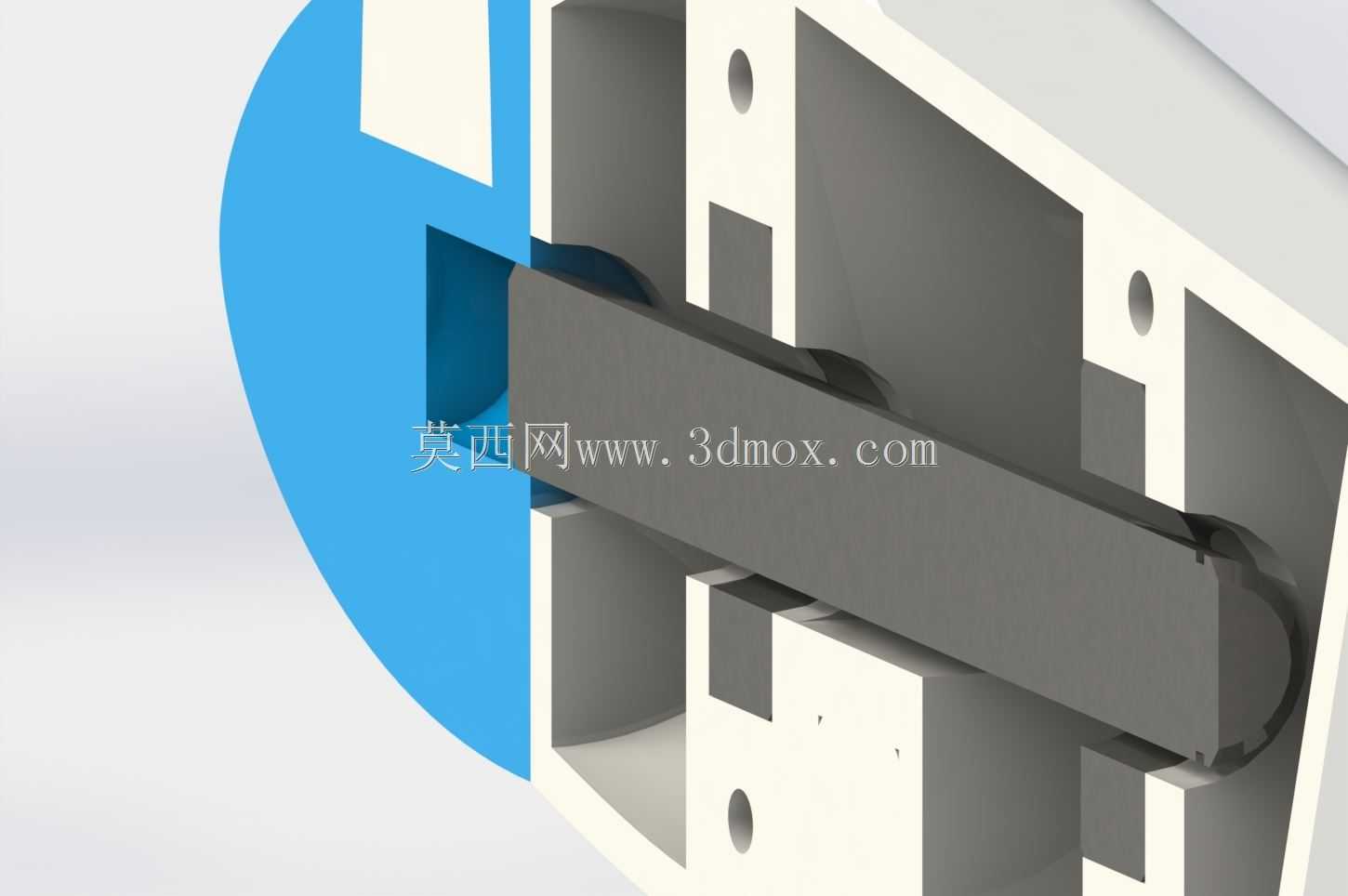

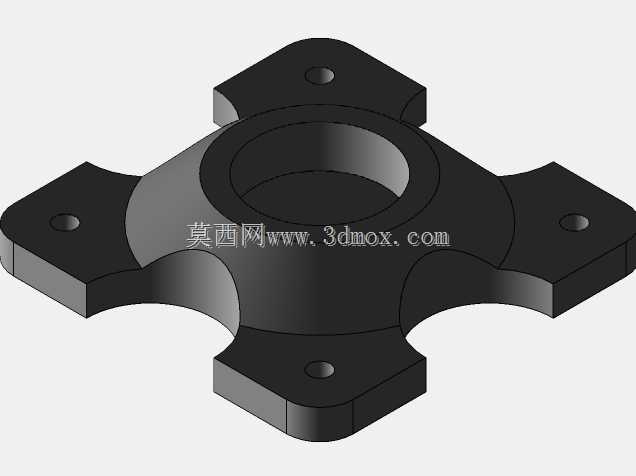

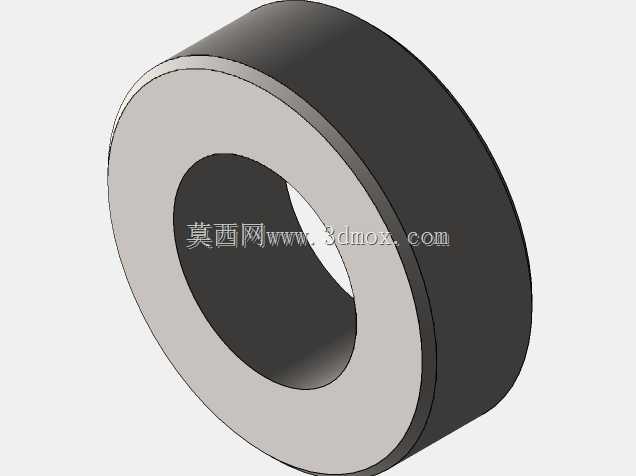

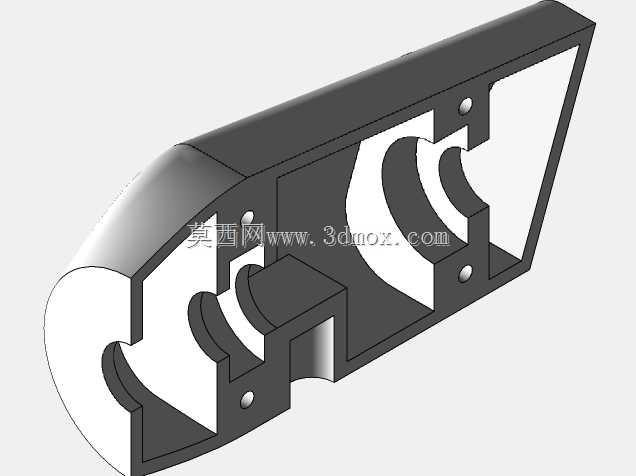

　　机舱部分集成了主轴支撑、齿轮箱、发电机、偏航系统的安装位，机舱底座采用焊接框架结构，兼顾刚度与轻量化要求，与塔筒顶端的偏航轴承连接法兰做了加厚处理，能承受风轮传递过来的倾覆力矩、扭矩以及极端风况下的冲击载荷。塔筒采用锥筒式分段设计，底段直径大于顶段，既降低整体重心高度，也能适配不同运输条件下的分段运输要求，塔筒底部法兰与基础锚栓的连接位置、塔筒内部爬梯与电缆桥架的布置空间都在模型中做了预留，方便后续做基础设计、内部布线的协同校核。

　　从安装边界来看，该结构的风轮直径、塔筒高度都按照主流的陆上兆瓦级以下机组的尺寸比例做了还原，安装时需要保证风轮最低点距离地面的高度满足风场的植被高度、极端积雪厚度的安全距离要求，机舱尾部与塔筒中心的距离要满足偏航旋转时的尾部净空，避免与塔筒外壁发生碰撞。在实际应用场景中，这类机组既可以并网运行作为电网清洁电力的补充，也可以搭配储能系统为偏远村落、通信基站、海岛哨所提供离网供电，模型中所有部件的装配关系都按照实际生产的装配顺序做了层级划分，传动链的同轴度约束、叶片的动平衡配重位置都做了结构体现，方便结构设计人员在此基础上做针对性的参数调整，适配不同风资源区的年均风速、湍流强度等环境参数，也能帮助刚接触风电结构的设计人员快速理解水平轴风机的整体组成与各部件的功能逻辑，避免在初始方案阶段出现明显的结构布置错误。
